🏛️ 第09讲：网络通信基础与集合通信 Collective 原语直觉——从物理网络拓扑到 Ring/Tree 算法与通信量第一性原理

主讲人：👓 Ringi（大厂 AI Infrastructure 工程师）
所属模块：Module 00: 性能工程与系统前置
篇章范式：🏛️ 性能工程与系统前置篇（Performance Engineering & System Baseline）
核心导读：在单卡时代，算法工程师只需要关心“算力有多大、显存放不放得下”；然而一旦进入大模型时代，当我们需要调度单机 8 卡乃至跨机数千张 GPU 协同训练一个 70B/405B 大模型时，整个系统的性能瓶颈就会发生天翻地覆的转移——单卡算力再强，网卡慢也只能干等！
很多初学者在接触分布式训练（DDP、Megatron-LM、DeepSpeed ZeRO、FSDP、MoE）时，常常被各种英文术语搞得晕头转向：一会儿是 AllReduce，一会儿是 AllGather，一会儿又是 ReduceScatter 和 AllToAll。如果你只把它们当作抽象的黑盒 API，你就永远无法理解为什么千卡集群的 GPU 利用率会离奇腰斩，无法手算每一步跨卡通信到底搬运了多少字节，更不知道为什么在 NVLink 域内和跨机网卡上要采用完全不同的算法。
集合通信（Collective Communication）是分布式系统必须掌握的通用世界语。本讲我们将彻底告别枯燥的公式堆砌，用极客大白话、生活直觉比喻、手把手极简数字算盘与拓扑图解，带你彻底穿透八大通信原语、Ring-AllReduce 环形流水线与 $\alpha$-$\beta$ 通信模型，手撕分布式训练背后的通信量账本！

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

=================================================================================================

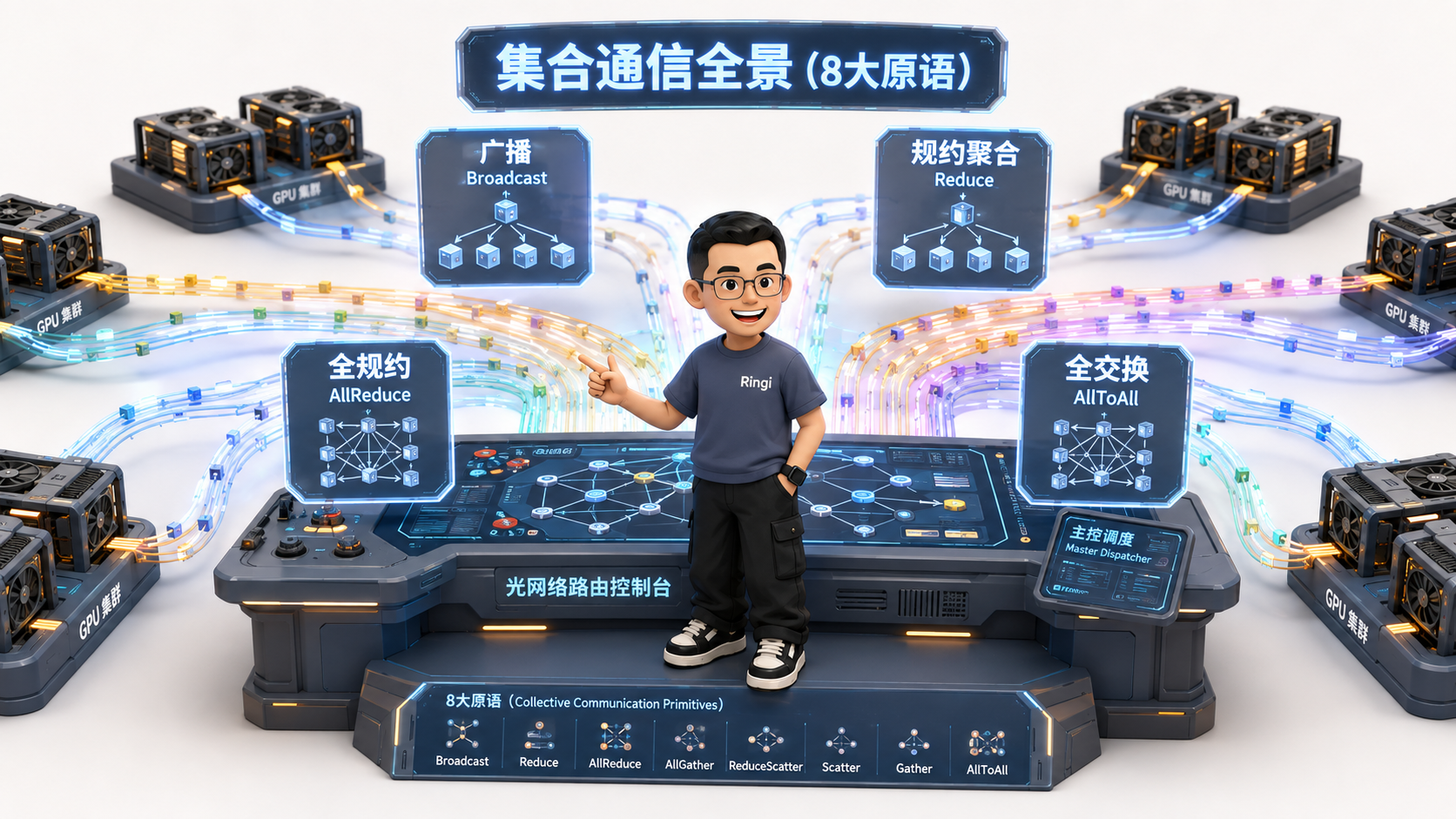

                                   Ringi 3D 架构工坊 · 核心全景
┌───────────────────────────────────────────────────────────────────────────────────────────────┐
│                                                                                               │
│  [ 8 大核心集合通信原语 (Collective Primitives) 物理拓扑映射 ]                                  │
│                                                                                               │
│  1. Broadcast (广播)      : 📢 [Rank 0: A] ────────► [所有人: A, A, A, A]  (一对多同质分发)   │
│  2. Scatter   (发散)      : 🗂️ [Rank 0: A,B,C,D] ──► [各拿到: A / B / C / D] (一对多切片分发) │
│  3. Gather    (收集)      : 📦 [各持有: A / B / C / D] ──► [Rank 0: A,B,C,D] (多对一拼装全集) │
│  4. Reduce    (规约)      : ➕ [各持有: A / B / C / D] ──► [Rank 0: ∑(A+B+C+D)] (多对一累加)  │
│                                                                                               │
│  ───────────────────────────────────────────────────────────────────────────────────────────  │
│                                                                                               │
│  5. 👑 AllReduce (全规约) : 🌟 [所有人持有不同切片] ──► [所有人均拿到全局总和 ∑] (DDP / TP 核心) │
│  6. ⚡ ReduceScatter     : ✂️ [所有人数据求和] ──► [各自只保留属于自己的 1/P 分片] (ZeRO-2/FSDP) │
│  7. 🧩 AllGather         : 🤝 [各自贡献 1/P 分片] ──► [所有人均拼出全局完整大张量] (ZeRO-3/FSDP)│
│  8. 🔀 AllToAll          : 🔄 [所有人对所有人] ──► [矩阵跨卡转置式数据重路由] (MoE 专家并行)   │
│                                                                                               │
│  ───────────────────────────────────────────────────────────────────────────────────────────  │
│                                                                                               │
│  🏆 终极数学恒等式: AllReduce ≡ ReduceScatter (分片累加) + AllGather (分片拼装)               │
│                                                                                               │
└───────────────────────────────────────────────────────────────────────────────────────────────┘
=================================================================================================

📑 目录导航

• 0. Ringi 开场：单卡算力再强，网卡慢也只能干等！
  • 0.1 汽车与高速公路比喻：为什么分布式训练的核心是网络？
  • 0.2 线上真实惨案：千卡集群训练 70B 模型，GPU 利用率为何从 60% 暴跌至 28%？
  • 0.3 AI Infra 各层级分布式策略与通信原语映射全景表
• 1. 网络硬件基础与小白避坑第一课
  • 1.1 绝对严防的单位陷阱：$b$（bit 比特）vs $B$（Byte 字节）
  • 1.2 物理互联层级金字塔：从片上 SRAM 到跨机架 InfiniBand
  • 1.3 延迟（Latency）vs 带宽（Bandwidth）：$\alpha$-$\beta$ 经典通信模型人话拆解
• 2. 点对点通信（P2P）vs 集合通信（Collective）的第一性原理
  • 2.1 P2P：Send 与 Recv 的物理直觉
  • 2.2 为什么大规模分布式训练不能简单写循环 P2P？Master 带宽瓶颈的数学证明
  • 2.3 集合通信的诞生：拓扑感知与多卡协作的通信革命
• 3. 八大核心集合通信原语全景直觉拆解（生活比喻 + 极简数字算盘 + 矩阵流转）
  • 3.1 原语 1：Broadcast（广播）—— 一发全收
  • 3.2 原语 2：Scatter（发散）—— 一切多发
  • 3.3 原语 3：Gather（收集）—— 多发一收
  • 3.4 原语 4：Reduce（规约）—— 多合一求和
  • 3.5 原语 5：👑 AllReduce（全规约）—— DDP 与张量并行（TP）的核心王牌
  • 3.6 原语 6：⚡ ReduceScatter（规约发散）—— ZeRO-2 / FSDP 梯度分片核心
  • 3.7 原语 7：🧩 AllGather（全收集）—— ZeRO-3 / FSDP 权重重建核心
  • 3.8 原语 8：🔀 AllToAll（全交换）—— MoE 专家并行与序列并行的核心
  • 3.9 八大原语代数等价关系：$\text{AllReduce} \equiv \text{ReduceScatter} + \text{AllGather}$ 的对称美学
• 4. Ring-AllReduce 环形算法与通信量第一性原理手算
  • 4.1 朴素方案之死：为什么集中式 Master 汇总会引发网络灾难？
  • 4.2 Ring 环形拓扑的物理直觉：数据切分与同心圆流水线
  • 4.3 环形流水线两阶段深度拆解：Scatter-Reduce 与 AllGather
  • 4.4 惊天数学证明：为什么 Ring 算法的通信时间与 GPU 卡数 $P$ 完全无关？！
• 5. Tree-AllReduce 与现代 NCCL 拓扑感知选择
  • 5.1 环形算法的物理短板：超大集群下小包通信的延迟累积痛点
  • 5.2 双二叉树（Double Binary Tree）算法：延迟降至 $O(\log P)$ 的几何结构
  • 5.3 NVIDIA NCCL 的自适应选择：NVLink Ring vs 跨机 Tree 决策树

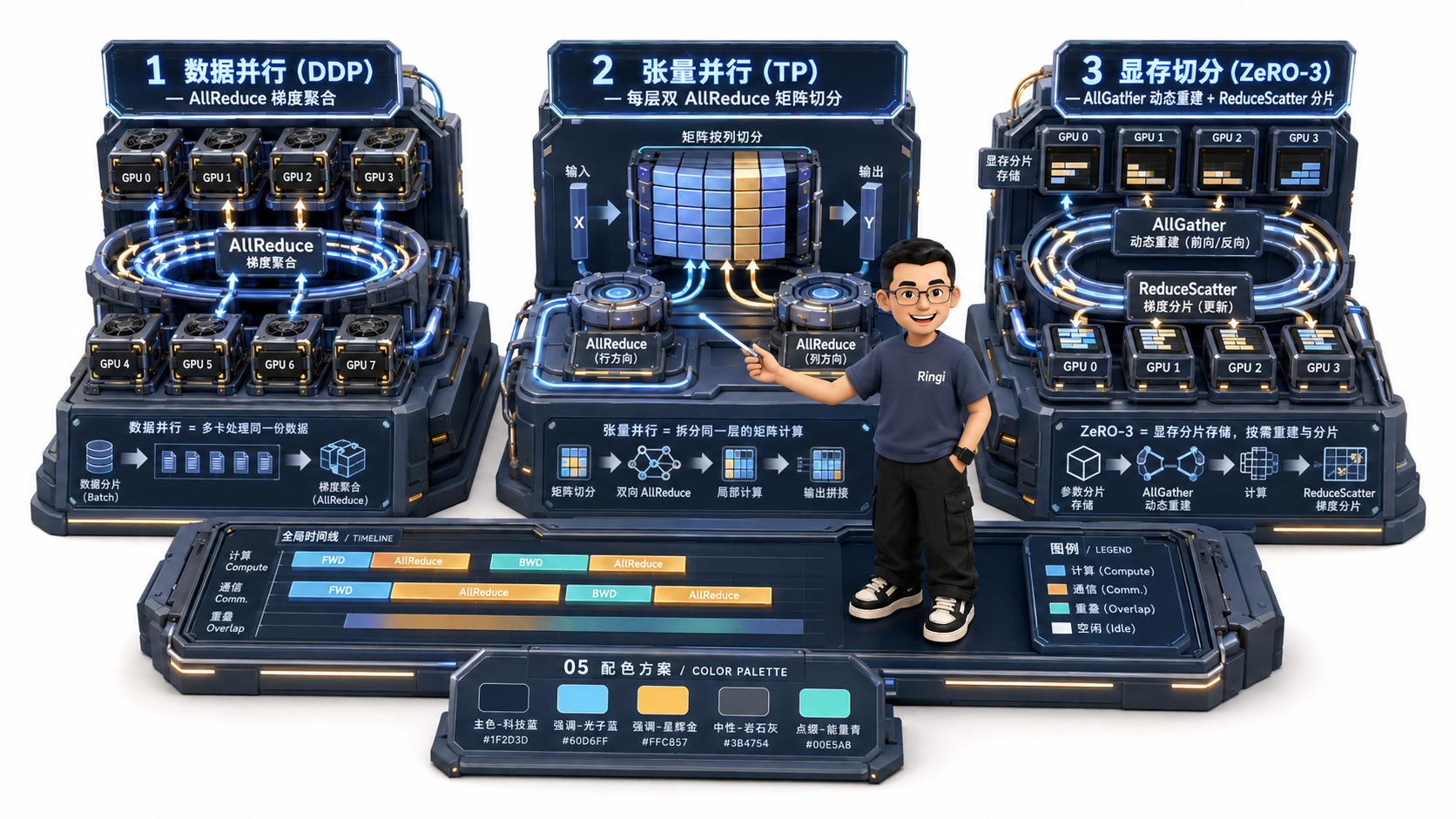

• 6. 大模型主流分布式并行中的集合通信数据流全景图
  • 6.1 DDP（数据并行）：反向求导后的全网梯度 AllReduce
  • 6.2 Megatron-LM TP（张量并行）：每层 Decoder Block 严格 2 次 AllReduce
  • 6.3 DeepSpeed ZeRO-3 / FSDP：AllGather 与 ReduceScatter 的交替起舞
  • 6.4 MoE（混合专家模型）：Token 路由与专家聚合的双向 AllToAll
• 7. 动手实战与代码实验室（Minimal Runnable Code）
  • 7.1 实验 1：纯 Python 模拟 Ring-AllReduce 的 $2(P-1)$ 步环形数据流与分块累加验证
  • 7.2 实验 2：PyTorch torch.distributed 多进程原生模拟 4 卡集合通信
  • 7.3 实验 3：集合通信耗时 $\alpha$-$\beta$ 模型压测与数据拟合器
  • 7.4 实验 4：模拟 MoE 专家并行的 AllToAll 跨卡转置与路由分发
• 8. Ringi 避坑指南与生产黄金准则
  • 8.1 避坑表格（❌ 常见小白错误理解 vs ✅ 大厂 AI Infra 正确理解）
  • 8.2 生产最佳实践清单（NCCL 调优与通信拓扑保障）
• 9. Ringi 5 点核心速记口诀、自我检验清单与课后深度思考题
• 10. 📚 参考资料与核心源码/经典论文指引
• 附录：Appendix A — 大厂硬核高频面试题与白板推导（Interview Drill）

0. Ringi 开场：单卡算力再强，网卡慢也只能干等！

0.1 汽车与高速公路比喻：为什么分布式训练的核心是网络？

设想一下：你手里拥有一台性能极度爆炸的 F1 顶级超级跑车（比如拥有 2000 TFLOPS 算力的最新 GPU），它的发动机转速极快，一脚油门就能在一秒钟内完成万亿次浮点运算。

但是，如果你把这辆法拉利开到了一条泥泞狭窄的单车道乡间土路上，前面全是坑洼，两辆车并排都过不去：

• 你的超级引擎还有用吗？毫无用处！
• 发动机大部分时间只能挂着空挡、憋屈地原地怠速，眼睁睁看着车速被压制在 10 km/h！

在 AI Infra 领域，单张 GPU 就是跑车，而卡与卡之间连接的网络总线（NVLink / PCIe / InfiniBand 网卡）就是高速公路。
当模型参数达到 70B（700 亿）、405B（4000 亿）时，单张显卡根本装不下，必须将模型和数据切分到数十台机器、成百上千张 GPU 上。此时，卡与卡之间的数据传输延迟与通信带宽，直接决定了整套千万级算力集群的生死！

0.2 线上真实惨案：千卡集群训练 70B 模型，GPU 利用率为何从 60% 暴跌至 28%？

在大厂搭建千卡训练集群时，我们曾遭遇过一次极其惨烈的线上性能雪崩：

• 场景：算法团队在单台 8 卡 A100 服务器上调优单机张量并行（TP），模型算力利用率（MFU）稳稳达到 58%~60%，单步训练极快；
• 事故：随后将训练规模直接扩展到 128 台机器（1024 张 GPU） 开启多机多卡数据并行（DDP）+ 流水线并行（PP）。结果监控大盘一亮，所有人目瞪口呆：全集群的 GPU 利用率（MFU）断崖式暴跌到了 28%！ 算力集群有超过 60% 的时间处于空转等待状态；
• 排障追踪：通过 PyTorch Profiler 与 Nsight Systems 抓取微秒级 Trace 火焰图发现：在每个 Step 的反向传播末尾，所有 GPU 全部卡死在 ncclKernel_AllReduce 算子上！ 跨机 RoCE 网络中由于个别交换机端口拥塞与重传，引发了剧烈的“木桶短板效应”，整整上千张 GPU 必须原地挂起，等待最慢的一张网卡传输完毕！

要从根本上避免这种上千万元的算力浪费，AI Infra 工程师必须穿透网络物理层，建立起对集合通信的绝对直觉。

0.3 AI Infra 各层级分布式策略与通信原语映射全景表

在大规模分布式训练与推理系统中，所有的并行切分策略，本质上都在频繁调用以下几种集合通信原语：

1. 网络硬件基础与小白避坑第一课

在进入复杂的算法前，我们先打牢物理层地基，扫清最容易让小白翻车的三大网络概念。

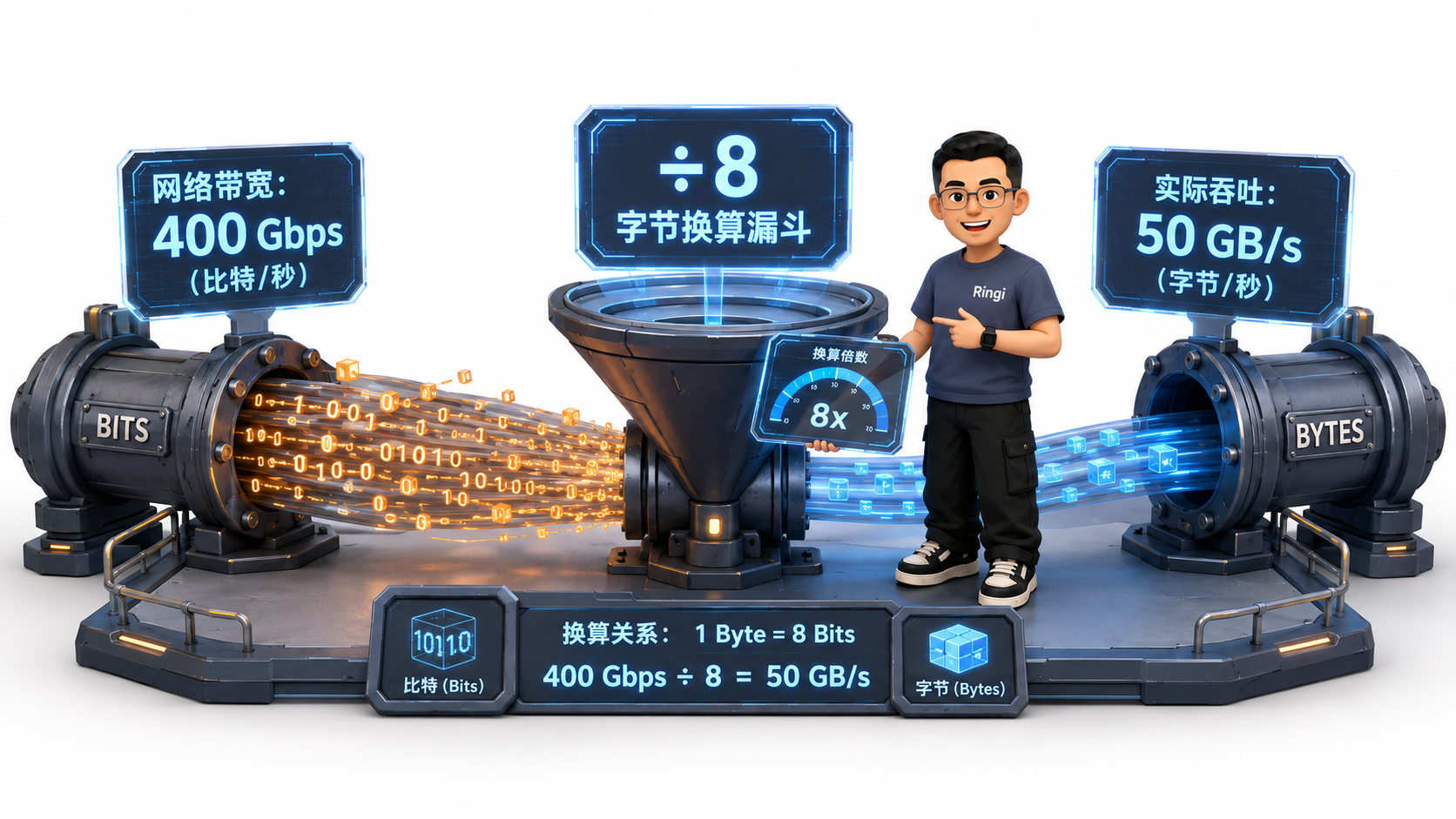

1.1 绝对严防的单位陷阱：$b$（bit 比特）vs $B$（Byte 字节）

在网络与存储领域，存在一个持续了几十年的“大小写混乱陷阱”：

• 小写 $b$（bit，比特/位）：网络通信领域的最爱。网络厂商宣传带宽时，100% 都是以 bit 为单位（如 100 Gbps、400 Gbps、800 Gbps）；
• 大写 $B$（Byte，字节）：计算机显存与存储领域的最爱。显存大小（80 GB）、模型权重（14 GB）、张量大小都是以 Byte 为单位；
• 物理换算铁律： $$ 1\text{ Byte (B)} = 8\text{ bits (b)} $$

💡 小白手把手小算盘：千万别被厂商的 400G 忽悠了！
当运维告诉你：“我们集群配备了豪华的 400 Gbps 顶级 InfiniBand 网卡！”
你在计算大模型传输耗时时，必须立刻在心里除以 8：

$$ > 400\text{ Gbps} = \frac{400}{8}\text{ GB/s} = \mathbf{50\text{ GB/s}} \quad (\text{单向理论物理极限}) > $$

扣除协议包头开销与链路损耗（通常约 90% 有效利用率），单向实际有效带宽仅有约 $45\text{ GB/s}$！
传输一个 14 GB 的 7B 模型权重，理论上最快也需要：$14\text{ GB} \div 45\text{ GB/s} \approx \mathbf{0.31\text{ 秒}}$。

1.2 物理互联层级金字塔：从片上 SRAM 到跨机架 InfiniBand

在现代 AI GPU 集群中，不同物理部件之间的数据传输速度呈现出极其悬殊的数量级金字塔差距：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

┌─────────────────────────────────────────────────────────────────────────┐
│                    GPU 物理互联带宽金字塔 (以 NVIDIA H100 为例)           │
├─────────────────────────────────────────────────────────────────────────┤
│  1. 片上 SRAM / 寄存器     : ~30 TB/s       (芯片内部，极致极速)         │
│  2. HBM3 显存带宽          : ~3.35 TB/s     (片上 HBM 颗粒)              │
│  3. 单机 NVLink 4 总线     : 900 GB/s       (单机 8 卡私有互联环)        │
│  4. PCIe Gen5 主板总线     : 64 GB/s        (GPU ↔ CPU 宿主机插槽)      │
│  5. 跨机 400G InfiniBand   : 50 GB/s        (单卡专用 CX7 网卡)          │
│  6. 跨机架 Ethernet 交换机 : 10 ~ 25 GB/s   (数据中心跨机架骨干网络)     │
└─────────────────────────────────────────────────────────────────────────┘

📌 Ringi 工程师第一性原理：

• 单机 8 卡内部（NVLink，900 GB/s） 的带宽，是 跨机网络（400G IB，50 GB/s） 的整整 18 倍！
• 这就是为什么 Megatron-LM 张量并行（TP）这种需要每层频繁通信 2 次的重度原语，绝不允许跨机运行，必须严格限制在单机 8 卡 NVLink 域内；而跨机通信必须交给通信量相对较小的 DDP 或流水线并行（PP）！

1.3 延迟（Latency）vs 带宽（Bandwidth）：$\alpha$-$\beta$ 经典通信模型人话拆解

任何一次跨网络的数据搬运，总耗时都可以用学术界最经典的 $\alpha$-$\beta$ 模型（Hockney Model） 精确刻画：

符号物理拆解：

1. $\alpha$（Latency，网络建立延迟/启动开销）：
   • 人话解释：不管你要寄一封 1 个字的明信片，还是一箱重 50 公斤的货物，快递员从接单、打包、开车上路所消耗的固定起步时间；
   • 在 GPU 网络中，这包含 CPU 发起指令、驱动打包、网络硬件握手与光电信号在光纤中的物理飞行时间（通常为 $1 \sim 10\ \mu\text{s}$）。
2. $M$（Message Size，传输数据量）：以字节（Bytes）为单位的数据大小；
3. $\beta$（Bandwidth Reciprocal，传输带宽倒数）：
   • $\beta = \frac{1}{\text{Bandwidth}}$，代表网卡每秒钟能够吞吐的字节数的倒数。

1
2

[ 小包通信场景: M 很小 (如几百字节) ] ──► β * M 接近于 0 ──► T ≈ α (延迟主导 Latency-Bound!)
[ 大包通信场景: M 很大 (如几十兆字节) ] ──► β * M 远大于 α ──► T ≈ β * M (带宽主导 Bandwidth-Bound!)

2. 点对点通信（P2P）vs 集合通信（Collective）的第一性原理

2.1 P2P：Send 与 Recv 的物理直觉

最简单的网络通信就是 点对点（Point-to-Point, P2P）：

• Send(data, dst=1)：Rank 0 主动把数据发给 Rank 1；
• Recv(data, src=0)：Rank 1 原地挂起等待，接收来自 Rank 0 的数据。

这就像现实中两个人打电话：发件人必须明确指定“发给谁”，收件人必须明确指定“听谁的”。在流水线并行（PP）中，前一个 Stage 把中间激活值传给下一个 Stage，使用的就是标准的 P2P 通信。

2.2 为什么大规模分布式训练不能简单写循环 P2P？Master 带宽瓶颈的数学证明

假设我们有 $P$ 张 GPU（比如 $P=8$），每张卡上计算出了大小为 $M$ 字节的梯度，现在需要把所有卡的梯度加在一起求平均值。

如果一个初学者用最笨的 Python 循环写 P2P：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

# ❌ 朴素集中式 Master-Worker 方案 (极其低效灾难)
if rank == 0:
    for i in range(1, P):
        grad_i = recv(src=i)  # Rank 0 挨个接收其他 P-1 张卡的梯度并累加
        total_grad += grad_i
    for i in range(1, P):
        send(total_grad, dst=i) # Rank 0 再把算好的总和挨个分发还给其他人
else:
    send(local_grad, dst=0)
    recv(total_grad, src=0)

💥 为什么这会导致千卡集群彻底瘫痪？

1. Master 节点带宽瞬间挤爆：
   Rank 0 必须接收 $(P-1)M$ 字节，再发送 $(P-1)M$ 字节，总共搬运 $2(P-1)M$ 字节！
2. 时间复杂度随卡数线性爆炸： $$ T_{\text{naive}} \propto 2(P-1) \times \frac{M}{\text{Bandwidth}} = O(P \cdot M) $$ 当集群规模从 8 卡扩展到 1024 卡时，通信时间会直接暴涨 1000 多倍！其他 1023 张卡绝大部分时间全在排队等待 Rank 0 单线联系，整个集群的算力被彻底锁死。

2.3 集合通信的诞生：拓扑感知与多卡协作的通信革命

为了消灭“单点中心瓶颈”，超级计算领域与 AI Infra 诞生了 集合通信（Collective Communication）：

• 核心哲学：通信域（Communicator / Process Group）内的所有 GPU 全部同时参与通信与计算，没有任何一张卡当孤立的 Master，算力与带宽 100% 分摊到每一个节点！
• 通过将大张量切分为微小的分片（Chunks），让数据在硬件环路（Ring）或二叉树（Tree）中像流水线一样同时多向流动，实现通信复杂度的质的飞跃。

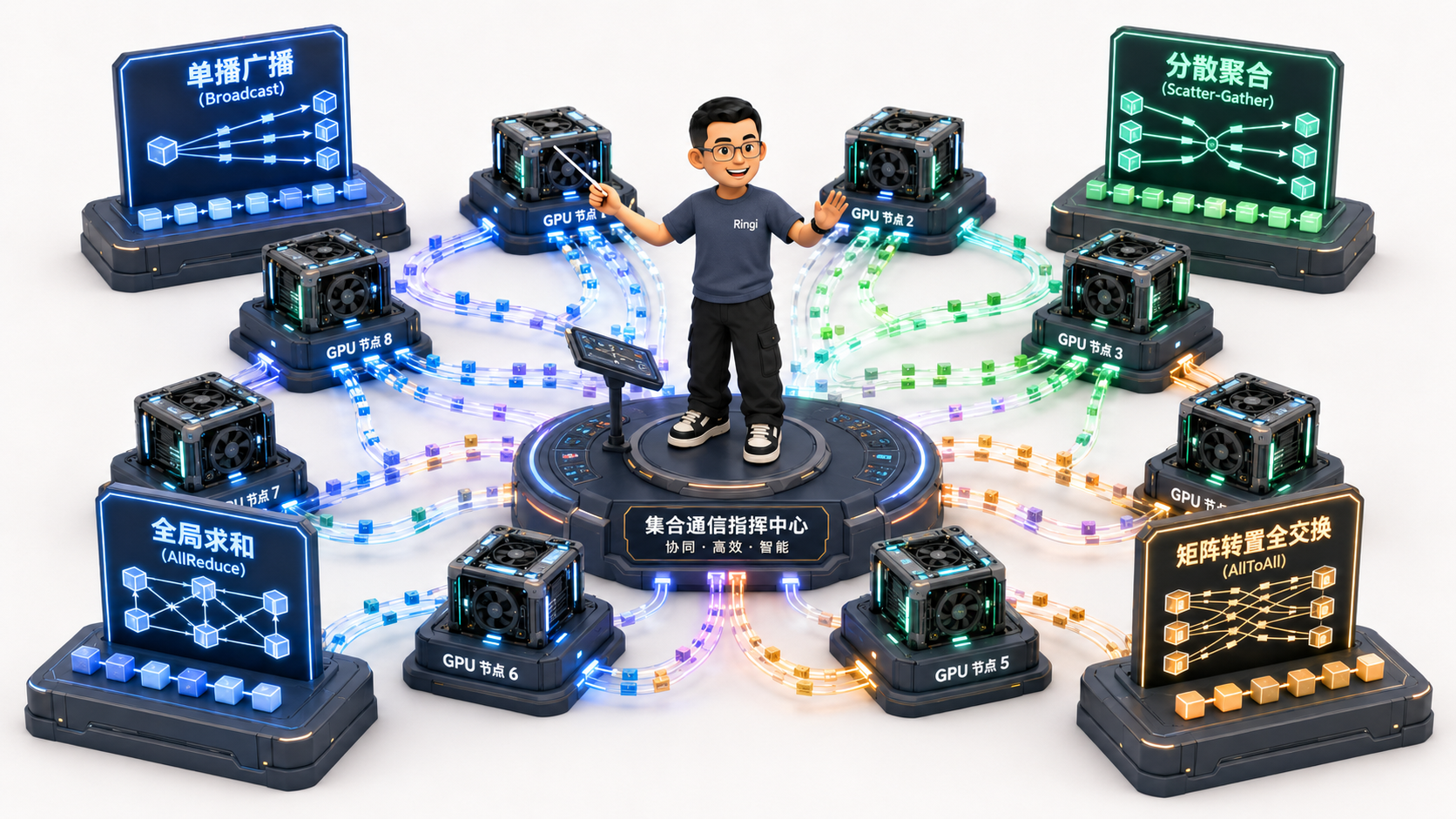

3. 八大核心集合通信原语全景直觉拆解（生活比喻 + 极简数字算盘 + 矩阵流转）

下面我们用大白话比喻、生活场景和极简数字，逐一拆透所有大厂面试与生产代码中必考的 8 大集合通信原语！

3.1 原语 1：Broadcast（广播）—— 一发全收

• 生活比喻：主讲老师在讲台上用麦克风向全班同学广播通知（一份信息，无差别分发给全员）；
• 数字小算盘：
  • 初始状态：Rank 0 持有 [99]，其余 Rank 1, 2, 3 为空 [-]；
  • Broadcast 后：所有人手中全部变成 [99]；
• AI Infra 真实场景：训练初始化时，Rank 0 读取本地磁盘的权重 Checkpoint，通过 Broadcast 一键同步给集群中所有的 GPU，保证初始权重 100% 严格一致。

3.2 原语 2：Scatter（发散/散播）—— 一切多发

• 生活比喻：发牌官手里有一整副扑克牌，均匀切成 4 份，分别发给桌上的 4 位玩家（一对多，切片分发）；
• 数字小算盘：
  • 初始状态：Rank 0 持有数组 [10, 20, 30, 40]；
  • Scatter 后：Rank 0 拿 10，Rank 1 拿 20，Rank 2 拿 30，Rank 3 拿 40；
• AI Infra 真实场景：数据加载 DataLoader 在 Host CPU 端读取了一个大 Batch（如 128 条数据），通过 Scatter 均匀切分分发给单机的 8 张 GPU（每张卡分得 16 条）。

3.3 原语 3：Gather（收集/汇总）—— 多发一收

• 生活比喻：Scatter 的严格逆操作。课代表走到每个同学桌前，收齐各组填写的调查问卷，装订成一本完整的总册子；
• 数字小算盘：
  • 初始状态：Rank 0 有 1，Rank 1 有 2，Rank 2 有 3，Rank 3 有 4；
  • Gather 后：Rank 0 拼接出全量张量 [1, 2, 3, 4]，其他人手中保持不变；
• AI Infra 真实场景：验证集推理评测时，各卡在本地算完局部的损失与预测结果，最后通过 Gather 汇总到 Rank 0 统一点评打印全局 Accuracy 指标。

3.4 原语 4：Reduce（规约/求和）—— 多合一求和

• 生活比喻：全班同学每个人心里记着自己这周花的钱，大家逐一向班长汇报，班长在计算器上累加，最终只有班长一人手里拿着全班的总开销数字；
• 数字小算盘：
  • 初始状态：Rank 0 有 10，Rank 1 有 20，Rank 2 有 30，Rank 3 有 40；
  • Reduce(SUM) 后：Rank 0 得到 10 + 20 + 30 + 40 = 100，其他人手中的数据不变；
• 核心规约操作符：除了最常用的求和（SUM），还支持求最大值（MAX）、最小值（MIN）、求乘积（PROD）。

3.5 原语 5：👑 AllReduce（全规约）—— DDP 与张量并行（TP）的核心王牌

• 生活比喻：全班开圆桌会议，每个人手里有一个数字。通过某种高效的协作机制，会议结束时，全班每一位同学的笔记本上，都同步写上了全班的总和！
• 数字小算盘：
  • 初始状态：Rank 0: 1，Rank 1: 2，Rank 2: 3，Rank 3: 4；
  • AllReduce(SUM) 后：Rank 0, 1, 2, 3 所有人手里都变成了 10！
• AI Infra 王者地位：
  • DDP 数据并行：每张卡在本地计算出各自 Batch 的梯度，通过一次全网 AllReduce(SUM) 除以卡数，所有人瞬间拿到全网平均梯度，同步更新权重；
  • Megatron-LM 张量并行：Attention 的多头矩阵相乘后，各卡通过一次 AllReduce(SUM) 立即拼出全量输出！

3.6 原语 6：⚡ ReduceScatter（规约发散）—— ZeRO-2 / FSDP 梯度分片核心

• 生活比喻：4 个合伙人一起对账，账单包含 4 个项目（房租、水电、人工、耗材）。大家一起算清了 4 个项目的总账，但算完后，合伙人 0 只负责带走房租总账，合伙人 1 带走水电总账……各自只保管自己的分片！
• 数字小算盘（设每张卡持有 4 个元素的向量）：
  • Rank 0: [1, 1, 1, 1]
  • Rank 1: [2, 2, 2, 2]
  • Rank 2: [3, 3, 3, 3]
  • Rank 3: [4, 4, 4, 4]
  • 全网求和后本应是 [10, 10, 10, 10]；
  • ReduceScatter 后：
    • Rank 0 只拿第 0 块：[10]
    • Rank 1 只拿第 1 块：[10]
    • Rank 2 只拿第 2 块：[10]
    • Rank 3 只拿第 3 块：[10]
• AI Infra 价值：在 ZeRO-2 与 FSDP 中，反向求导后并不需要让每张卡都持有全量梯度，只需通过 ReduceScatter 让每张卡拿到属于自己分摊的那 $1/P$ 梯度并更新对应的优化器分片，显存占用直接砍掉 $1 - 1/P$！

3.7 原语 7：🧩 AllGather（全收集）—— ZeRO-3 / FSDP 权重重建核心

• 生活比喻：4 位寻宝猎人每人手里持有一块藏宝图残片。大家互相交换复制彼此的残片，最终每个人手里都拼出了一份完整无缺的 100% 藏宝图全貌！
• 数字小算盘：
  • 初始状态：Rank 0: [A], Rank 1: [B], Rank 2: [C], Rank 3: [D]；
  • AllGather 后：所有人手中全部拥有 [A, B, C, D]！
• AI Infra 价值：在 ZeRO-3 与 FSDP 中，为了省显存，平日里每张卡只保留 $1/P$ 的静态权重参数；当某一层的前向计算即将开始的前一微秒，触发一次极速 AllGather 将该层的全量权重临时拼出，算完立刻销毁，显存占用达到理论极小！

3.8 原语 8：🔀 AllToAll（全交换）—— MoE 专家并行与序列并行的核心

• 生活比喻：年终互换贺卡活动。班上有 4 位同学，每位同学都提前写好了 4 张贺卡（分别指名道姓写给同学 0、1、2、3）。一声令下，全班同时跨座交换，每位同学都收到了来自全班所有人写给自己的贺卡！
• 数字小算盘：
  • 初始状态：Rank $i$ 持有数组 [发给0, 发给1, 发给2, 发给3]；
  • AllToAll 后：Rank $i$ 收到数组 [来自0, 来自1, 来自2, 来自3]；
• AI Infra 核心地位：MoE（Mixture of Experts 混合专家模型）的生命线！
  在 MoE 中，不同 Token 会被门控路由（Router）派发给不同的物理专家卡。通过 AllToAll，各卡将自己手中的 Token 精准投递到目标专家所在的 GPU 上进行计算，算完后再执行一次 AllToAll 将结果原路寄回！

3.9 八大原语代数等价关系：$\text{AllReduce} \equiv \text{ReduceScatter} + \text{AllGather}$ 的对称美学

集合通信原语之间存在着令人叹为观止的代数对称性：

1
2
3
4
5
6
7

原始输入数据 (每张卡完整大小 M)
   │
   ▼ [第一步: ReduceScatter (分片求和)]
每张卡只保留全局求和后的 1/P 分片 (大小 M/P)
   │
   ▼ [第二步: AllGather (全员收集拼装)]
每张卡将各自的 1/P 分片广播拼装，恢复完整大小 M 的全局总和！

🌟 大厂架构精髓：
这不仅是数学上的等价，现代高性能通信库（NVIDIA NCCL）在底层实现 AllReduce 时，本质上就是将其拆解为一次流水线化的 ReduceScatter 加上一次流水线化的 AllGather 来执行的！

4. Ring-AllReduce 环形算法与通信量第一性原理手算

在了解了原语之后，我们来剖析 AI 工业界最伟大、最经典的高性能集合通信算法——Ring-AllReduce（环形全规约算法，Baidu Silicon Valley Lab, 2017）。

4.1 朴素方案之死：为什么集中式 Master 汇总会引发网络灾难？

前面我们证明过，集中式 Master 汇总的时间复杂度是 $O(P \cdot M)$，通信耗时随 GPU 卡数 $P$ 线性爆炸。
如果卡数从 8 卡增加到 1024 卡，通信时间暴增 1000 倍，这在大规模集群中是绝对不可接受的。

4.2 Ring 环形拓扑的物理直觉：数据切分与同心圆流水线

Ring 算法的核心思想极其巧妙：

1. 构建同心圆逻辑环：将 $P$ 张 GPU 逻辑上连成一个单向环（$0 \to 1 \to 2 \dots \to P-1 \to 0$）；
2. 数据等分分块：将每张卡上大小为 $M$ 的张量，均匀切分成 $P$ 个大小为 $M / P$ 的小分块（Chunks）；
3. 每个节点永远只和自己的右邻居通信：在任意时刻，每张卡只需要向自己的右侧邻居发送一个分块（大小 $M/P$），同时接收来自左侧邻居的一个分块。没有任何一张卡是单点中心，全网链路带宽 100% 打满！

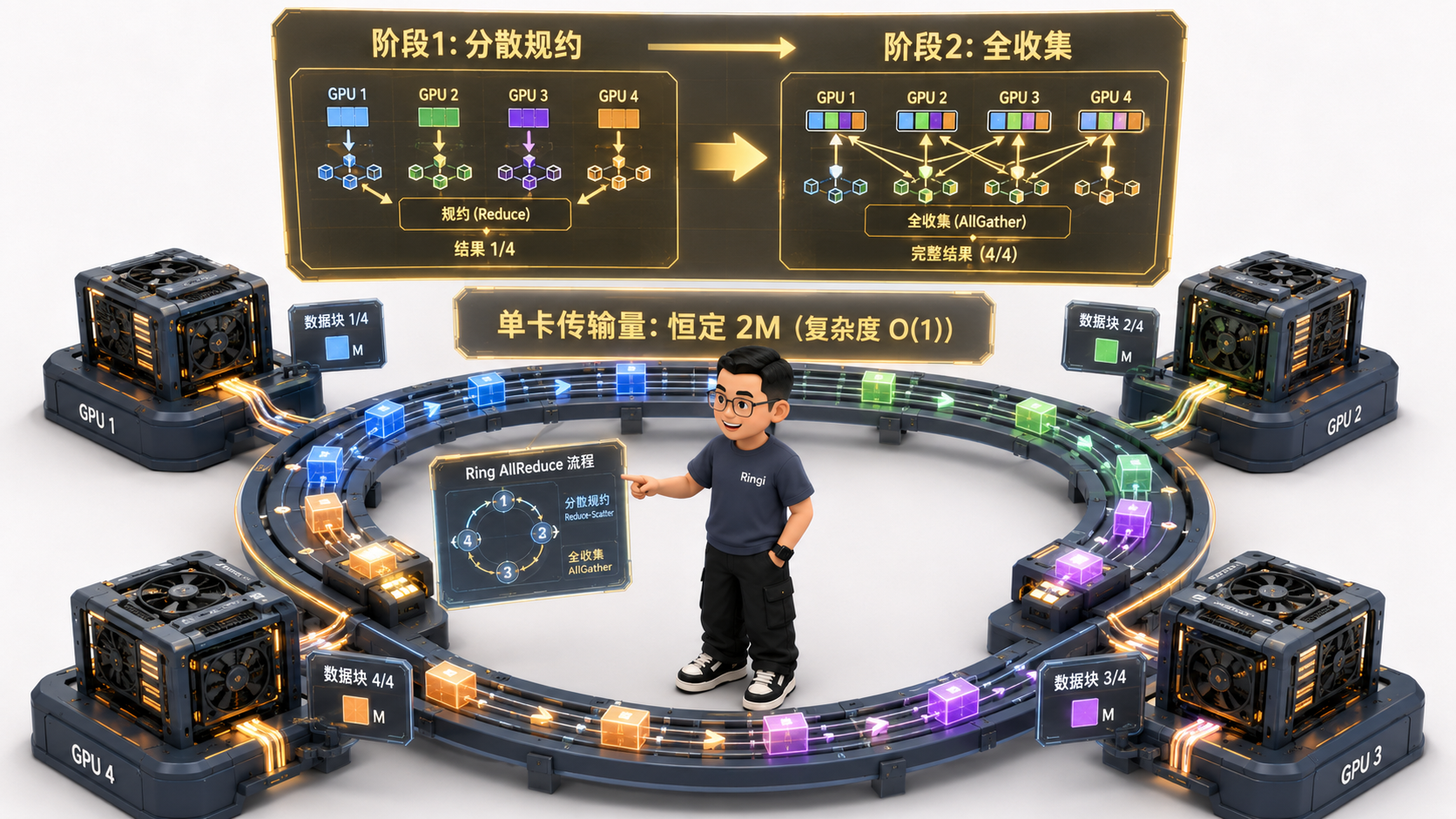

4.3 环形流水线两阶段深度拆解：Scatter-Reduce 与 AllGather

整个 Ring-AllReduce 严格分为两个对称的阶段，每个阶段包含 $P-1$ 个通信步（Steps）：

阶段 1：Scatter-Reduce（分片累加阶段，共 $P-1$ 步）

• 第 1 步：每张卡 $i$ 将自己的第 $i$ 个分块发送给卡 $i+1$，卡 $i+1$ 收到后，与自己本地的对应分块累加求和；
• 第 2 步：卡 $i+1$ 将刚刚累加好的新分块继续发给右边的卡 $i+2$，卡 $i+2$ 收到后再与本地对应分块累加；
• ……
• 经过 $P-1$ 步流转后：数据在环上整整转了 $P-1$ 圈！此时，每张卡上恰好有 1 个分块汇聚了全网所有 $P$ 张卡的全局求和结果！（但此时每张卡只持有一小块完整求和，其他 $P-1$ 块仍是未完成状态）。

阶段 2：AllGather（分片广播收集阶段，共 $P-1$ 步）

• 第 1 步：每张卡将自己在阶段 1 算好的那个完整分块发送给右邻居，右邻居直接**覆盖（Overwrite）**本地旧数据；
• 第 2 步：右邻居将收到的完整分块继续向右传递；
• ……
• 再经过 $P-1$ 步流转后：所有完整分块在环上再次流转了一整圈！全网所有卡上的所有 $P$ 个分块，全部变成了最终的全局求和总和！

4.4 惊天数学证明：为什么 Ring 算法的通信时间与 GPU 卡数 $P$ 完全无关？！

这是分布式系统领域最优雅的数学推导之一：

1. 单卡传输数据量手算：

• 在 Scatter-Reduce 阶段，共执行 $P-1$ 步，每步传输一个分块（大小 $\frac{M}{P}$）： $$ \text{Transferred}_{\text{SR}} = (P - 1) \times \frac{M}{P} \text{ 字节} $$
• 在 AllGather 阶段，同样执行 $P-1$ 步，每步传输一个分块（大小 $\frac{M}{P}$）： $$ \text{Transferred}_{\text{AG}} = (P - 1) \times \frac{M}{P} \text{ 字节} $$
• 两阶段单卡发送的物理数据总量为： $$ \text{Total Bytes Sent per GPU} = 2 \times \frac{P - 1}{P} M \text{ 字节} $$

2. 通信耗时与极限复杂度推导：

代入网络带宽 $B$：

当集群规模 $P$ 很大时（例如 $P=8, 64, 1024$）：

💥 震撼业界的结论：
看到了吗？！在带宽主导的大数据量场景下，传输耗时只取决于数据量大小 $M$ 和网络带宽 $B$，与参与计算的 GPU 节点数 $P$ 毫无关系！
不管你是在 8 卡、128 卡还是 1024 卡上跑 Ring-AllReduce，每张 GPU 实际发送的数据量永远只有 $2M$（2 倍模型张量大小）！这就是分布式深度学习能够横向扩展到上万张卡的数学底座。

5. Tree-AllReduce 与现代 NCCL 拓扑感知选择

虽然 Ring 算法在大数据量下极其惊艳，但天下没有免费的午餐，它在超大规模集群下暴露出了一块隐秘短板。

5.1 环形算法的物理短板：超大集群下小包通信的延迟累积痛点

仔细观察 Ring 算法的延迟项：

• 延迟与卡数 $P$ 呈严格线性增长！
• 如果在 2048 卡集群上通信一个几十 KB 的小张量（如标量同步或 MoE 门控权重），数据传输时间极短，但光是网络握手与流转就要经历 $2 \times 2047 \approx 4094$ 次串行网络跳步（Hops），网络延迟 $\alpha$ 被放大了 4000 倍，系统被严重拖垮！

5.2 双二叉树（Double Binary Tree）算法：延迟降至 $O(\log P)$ 的几何结构

为了解决小包与超大集群的延迟爆炸问题，NCCL 2.4 引入了 Double Binary Tree（双二叉树）算法：

• 树状规约：卡与卡组织成树状拓扑，叶子节点向父节点汇报求和，层层向上传递，到达根节点后向下广播；
• 延迟项降维打击：通信步数从 $2(P-1)$ 骤降至 $2 \log_2 P$！在 2048 卡规模下，跳步次数从 4094 次暴跌至 $2 \times 11 = \mathbf{22\text{ 次}}$！

5.3 NVIDIA NCCL 的自适应选择：NVLink Ring vs 跨机 Tree 决策树

现代 NVIDIA NCCL 集合通信库在底层维护了一套极其复杂的自适应拓扑感知决策引擎：

1
2
3
4
5
6
7
8

NCCL 运行时决策逻辑:
if (单机 8 卡内部 & NVLink 高速通道) {
    ──► 100% 选用 Ring 算法 (充分打满 900 GB/s 双向 NVLink 环)
} else if (跨机网络 & 数据量 M 极大) {
    ──► 选用 Multi-Ring 算法 (多网卡多轨并行环)
} else if (跨机网络 & 超大节点卡数 P & 数据量中等/较小) {
    ──► 自动切换为 Double Binary Tree 算法 (以 log P 延迟极速收敛)
}

6. 大模型主流分布式并行中的集合通信数据流全景图

现在，我们把所有的原语带入大模型分布式训练四大主流范式的实战现场：

6.1 DDP（数据并行）：反向求导后的全网梯度 AllReduce

在经典 DDP（Distributed Data Parallel）中：

1. 各 GPU 持有完整的模型权重副本，各自加载不同的数据 Batch；
2. 前向计算（Forward）各算各的，零通信开销；
3. 反向求导（Backward）计算出局部的梯度 $\nabla W_i$；
4. 触发通信：调用 AllReduce(SUM) 汇总全网平均梯度；
5. 异步重叠优化（Bucket Overlap）：PyTorch DDP 并不等所有层算完才通信，而是把梯度分成多个 Bucket（如 25MB 一个桶），一旦深层梯度的 Bucket 算完，立即在后台 Stream 触发异步 AllReduce，实现计算与通信的完美掩盖！

6.2 Megatron-LM TP（张量并行）：每层 Decoder Block 严格 2 次 AllReduce

在 Megatron-LM 张量并行中，模型单层被切分到单机 8 卡上：

1. Self-Attention 模块：
   • $W_Q, W_K, W_V$ 采用**列并行（Column Parallel）**切分，各卡在本地算完局部点积与 Value 乘法（零通信）；
   • 输出矩阵 $W_O$ 采用**行并行（Row Parallel）**切分，各卡乘以局部的 $W_O^i$；
   • 离开 Attention 前：触发第 1 次 AllReduce(SUM) 累加各卡输出！
2. FFN 模块：
   • 升维矩阵 $W_{\text{gate}}, W_{\text{up}}$ 采用列并行切分，在本地完成 SwiGLU 激活（零通信）；
   • 降维矩阵 $W_{\text{down}}$ 采用行并行切分；
   • 离开 FFN 前：触发第 2 次 AllReduce(SUM) 累加各卡输出！
3. 结论：单个 Transformer Decoder Block 严格包含且仅包含 2 次跨卡 AllReduce！

6.3 DeepSpeed ZeRO-3 / FSDP：AllGather 与 ReduceScatter 的交替起舞

在 ZeRO-3 与 PyTorch FSDP（Fully Sharded Data Parallel）中，每张卡平日只保留 $1/P$ 的显存分片：

1
2
3
4
5

[ 准备计算第 L 层前向 ] ──► 触发 AllGather (临时借来完整权重 W_L) ──► 算完立刻释放 W_L 显存
                                       │
[ 准备计算第 L 层反向 ] ──► 再次触发 AllGather (重新借来 W_L 计算梯度)
                                       │
[ 算完第 L 层局部梯度 ] ──► 触发 ReduceScatter (求和并把 1/P 梯度分片存回对应卡) ──► 释放临时梯度

通过 AllGather 与 ReduceScatter 的交替流水线，ZeRO-3 将百亿/千亿模型的单卡显存开销压缩至极限！

6.4 MoE（混合专家模型）：Token 路由与专家聚合的双向 AllToAll

在 Mixture of Experts（MoE）架构中：

1. 输入一整批 Token，各卡上的 Router 算子计算出每个 Token 应该派往哪张 GPU 上的专家；
2. 第 1 次通信（Dispatch）：触发 AllToAll，将本卡上的 Token 跨网络打包投递给目标 GPU；
3. 本地专家计算：各卡上的 Expert FFN 处理收到的专属 Token；
4. 第 2 次通信（Combine）：再次触发 AllToAll，将计算后的特征向量原路跨网返回给原始卡，恢复输入顺序。

7. 动手实战与代码实验室（Minimal Runnable Code）

下面我们通过 4 个纯原生、不依赖复杂环境的完整 Python 实验，亲手观测集合通信的物理流动！

7.1 实验 1：纯 Python 模拟 Ring-AllReduce 的 $2(P-1)$ 步环形数据流与分块累加验证

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74

import numpy as np

def simulate_ring_allreduce(num_gpus=4, tensor_size=8):
    """手撕纯 CPU 模拟版 Ring-AllReduce 完整 2(P-1) 步流水线"""
    print(f"\n{'='*70}\n🧪 实验 1: 手写 Ring-AllReduce 算法数据流动模拟 (GPU数: {num_gpus}, 张量长度: {tensor_size})\n{'='*70}")
    assert tensor_size % num_gpus == 0, "张量长度必须能被 GPU 数整除！"
    chunk_size = tensor_size // num_gpus

    # 1. 初始化每张 GPU 上的初始数据 (每个 GPU 对应不同的数字矩阵)
    # 例如 GPU 0 为全 1, GPU 1 为全 2, GPU 2 为全 3, GPU 3 为全 4
    gpu_buffers = [
        np.full(tensor_size, fill_value=(i + 1) * 1.0, dtype=np.float32)
        for i in range(num_gpus)
    ]
    print("📥 初始各 GPU 上的张量数据:")
    for i, buf in enumerate(gpu_buffers):
        print(f"  GPU {i}: {buf}")

    # 将每张卡的数据切分为 P 个 Chunk
    # chunks[gpu_id][chunk_id]
    chunks = [
        [gpu_buffers[i][c*chunk_size : (c+1)*chunk_size].copy() for c in range(num_gpus)]
        for i in range(num_gpus)
    ]

    # -------------------------------------------------------------
    # 阶段 1: Scatter-Reduce 阶段 (共 P-1 步)
    # -------------------------------------------------------------
    print(f"\n🔄 阶段 1: Scatter-Reduce 环形分片累加 (共 {num_gpus - 1} 步)...")
    for step in range(num_gpus - 1):
        # 记录本步将要发送的数据
        send_packets = [None] * num_gpus
        for i in range(num_gpus):
            send_chunk_idx = (i - step) % num_gpus
            send_packets[i] = (send_chunk_idx, chunks[i][send_chunk_idx].copy())

        # 环形传递: GPU i 发送给 GPU (i+1)%P，接收方累加
        for i in range(num_gpus):
            recv_gpu = (i + 1) % num_gpus
            chunk_idx, val = send_packets[i]
            chunks[recv_gpu][chunk_idx] += val

        print(f"  Step {step + 1} 完成: 数据已顺时针传递 1 步并就地累加")

    # -------------------------------------------------------------
    # 阶段 2: AllGather 阶段 (共 P-1 步)
    # -------------------------------------------------------------
    print(f"\n🤝 阶段 2: AllGather 环形分片全收集覆盖 (共 {num_gpus - 1} 步)...")
    for step in range(num_gpus - 1):
        send_packets = [None] * num_gpus
        for i in range(num_gpus):
            send_chunk_idx = (i - step + 1) % num_gpus
            send_packets[i] = (send_chunk_idx, chunks[i][send_chunk_idx].copy())

        # 环形传递并直接覆盖
        for i in range(num_gpus):
            recv_gpu = (i + 1) % num_gpus
            chunk_idx, val = send_packets[i]
            chunks[recv_gpu][chunk_idx] = val.copy()

        print(f"  Step {step + 1} 完成: 完整分片已顺时针传递并覆盖旧值")

    # 重构最终张量
    final_buffers = [np.concatenate(chunks[i]) for i in range(num_gpus)]
    expected_sum = sum(range(1, num_gpus + 1)) * 1.0 # 1 + 2 + 3 + 4 = 10.0
    print("\n📤 Ring-AllReduce 执行完毕后各 GPU 数据:")
    for i, buf in enumerate(final_buffers):
        print(f"  GPU {i}: {buf}")
        assert np.allclose(buf, expected_sum), f"GPU {i} 结果错误！"

    print(f"\n✅ 校验成功！所有 GPU 均正确获得全网全局求和总值: {expected_sum}")

if __name__ == "__main__":
    simulate_ring_allreduce(num_gpus=4, tensor_size=8)

7.2 实验 2：PyTorch torch.distributed 多进程原生模拟 4 卡集合通信

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41

import os
import torch
import torch.distributed as dist
import torch.multiprocessing as mp

def run_collective_worker(rank, world_size):
    """单机多进程模拟真正的 PyTorch 集合通信 API (Gloo 后端可在无 GPU 环境运行)"""
    os.environ['MASTER_ADDR'] = '127.0.0.1'
    os.environ['MASTER_PORT'] = '29500'
    dist.init_process_group(backend='gloo', rank=rank, world_size=world_size)

    # 1. 验证 AllReduce
    tensor_allreduce = torch.ones(4) * (rank + 1) # Rank 0 为 1, Rank 1 为 2...
    dist.all_reduce(tensor_allreduce, op=dist.ReduceOp.SUM)
    if rank == 0:
        print(f"\n[Rank {rank}] 🌟 AllReduce 验证结果 (期望 1+2+3+4=10): {tensor_allreduce.tolist()}")

    # 2. 验证 AllGather
    local_tensor = torch.tensor([rank * 100.0]) # 每人持有一个小标量
    gather_list = [torch.zeros(1) for _ in range(world_size)]
    dist.all_gather(gather_list, local_tensor)
    if rank == 0:
        gathered_vals = [t.item() for t in gather_list]
        print(f"[Rank {rank}] 🤝 AllGather 验证结果 (拼接所有人分片): {gathered_vals}")

    # 3. 验证 ReduceScatter
    output_tensor = torch.zeros(1)
    input_list = [torch.tensor([(rank + 1) * 10.0]) for _ in range(world_size)]
    dist.reduce_scatter(output_tensor, input_list, op=dist.ReduceOp.SUM)
    print(f"[Rank {rank}] ✂️ ReduceScatter 验证结果 (属于自己的分片求和): {output_tensor.item()}")

    dist.destroy_process_group()

def run_experiment_2():
    print(f"\n{'='*70}\n🧪 实验 2: PyTorch 原生 torch.distributed 多进程集合通信模拟\n{'='*70}")
    world_size = 4
    mp.spawn(run_collective_worker, args=(world_size,), nprocs=world_size, join=True)
    print("✅ PyTorch 原生集合通信多进程实验全部通过！")

if __name__ == "__main__":
    run_experiment_2()

7.3 实验 3：集合通信耗时 $\alpha$-$\beta$ 模型压测与数据拟合器

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30

def alpha_beta_cost_model(msg_size_mb, num_nodes, bandwidth_gb_s=50.0, latency_us=5.0):
    """根据 Hockney alpha-beta 模型计算不同通信模式的耗时"""
    msg_bytes = msg_size_mb * 1024 * 1024
    bandwidth_bytes_per_sec = bandwidth_gb_s * 1e9
    alpha_sec = latency_us * 1e-6
    beta = 1.0 / bandwidth_bytes_per_sec

    # 1. 朴素 Master 集中式
    t_naive_sec = 2 * (num_nodes - 1) * (alpha_sec + beta * msg_bytes)
    # 2. Ring-AllReduce
    t_ring_sec = 2 * (num_nodes - 1) * alpha_sec + 2 * ((num_nodes - 1) / num_nodes) * (beta * msg_bytes)
    # 3. Tree-AllReduce (二叉树)
    import math
    t_tree_sec = 2 * math.log2(num_nodes) * alpha_sec + 2 * (beta * msg_bytes)

    return t_naive_sec * 1000.0, t_ring_sec * 1000.0, t_tree_sec * 1000.0

def run_experiment_3():
    print(f"\n{'='*70}\n🧪 实验 3: α-β 通信耗时模型对比 (数据大小: 100MB, 400G 网卡)\n{'='*70}")
    nodes_list = [4, 8, 16, 64, 256, 1024]
    print(f"{'卡数 P':<8} | {'朴素 Master 集中式 (ms)':<22} | {'Ring-AllReduce (ms)':<20} | {'Tree-AllReduce (ms)':<20}")
    print("-" * 75)
    for p in nodes_list:
        t_naive, t_ring, t_tree = alpha_beta_cost_model(100.0, p)
        print(f"{p:<8} | {t_naive:18.2f} ms | {t_ring:16.2f} ms | {t_tree:16.2f} ms")
    print("-" * 75)
    print("💡 结论: 随着卡数扩展到 1024 卡，Ring 与 Tree 算法的耗时几乎保持恒定，而朴素算法耗时暴涨 300 倍！")

if __name__ == "__main__":
    run_experiment_3()

7.4 实验 4：模拟 MoE 专家并行的 AllToAll 跨卡转置与路由分发

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

def run_experiment_4_alltoall():
    print(f"\n{'='*70}\n🧪 实验 4: 纯 Python 模拟 MoE 专家并行 AllToAll 数据重路由与跨卡转置\n{'='*70}")
    num_gpus = 4

    # 每张 GPU 上有 4 个 Token，经 Router 判定分别发往 Expert 0, 1, 2, 3
    # 构造局部数据: gpu_send[i][j] 表示 GPU i 打算发给 GPU j 的 Token 向量
    gpu_send_buffers = [
        [f"Token_G{src}->E{dst}" for dst in range(num_gpus)]
        for src in range(num_gpus)
    ]
    print("📤 发送前各 GPU 手中的待派发 Token 矩阵:")
    for src, tokens in enumerate(gpu_send_buffers):
        print(f"  GPU {src} (准备发往各个专家): {tokens}")

    # 执行 AllToAll 跨卡矩阵转置
    # gpu_recv[j][i] = gpu_send[i][j]
    gpu_recv_buffers = [
        [gpu_send_buffers[src][dst] for src in range(num_gpus)]
        for dst in range(num_gpus)
    ]

    print("\n📥 AllToAll 转置后各 GPU 专家收到的专属 Token:")
    for dst, tokens in enumerate(gpu_recv_buffers):
        print(f"  GPU {dst} 上的 Expert {dst} (收到的全网 Token): {tokens}")

    print("\n✅ AllToAll 矩阵跨卡重分布模拟成功，完美还原 MoE 专家并行数据路由底层！")

if __name__ == "__main__":
    run_experiment_4_alltoall()

8. Ringi 避坑指南与生产黄金准则

8.1 避坑表格（❌ 常见小白错误理解 vs ✅ 大厂 AI Infra 正确理解）

8.2 生产最佳实践清单（NCCL 调优与通信拓扑保障）

1. 统一通信与计算重叠（Overlap）：永远不要让 GPU 处于“干算完 $\to$ 停下来干等通信”的串行状态。在 DDP 中使用 Bucket 异步发射，在 TP 中使用 FlashAttention 算子融合与通信隐藏；
2. 环境变量权威调优：
   • export NCCL_DEBUG=INFO：排查 NCCL 初始化拓扑、检测 NVLink 与网卡健康度；
   • export NCCL_IB_DISABLE=0 / export NCCL_NET_GDR_LEVEL=5：强制开启 GPUDirect RDMA，跳过 Host 内存直接从 GPU 显存压入网卡；
3. 拓扑亲和性绑定：使用 numactl --cpunodebind 与 export CUDA_VISIBLE_DEVICES 保证每张 GPU 绑定在其最近的 CPU NUMA Socket 和网卡 PCIe 插槽上，杜绝跨插槽内存颠簸。

9. Ringi 5 点核心速记口诀、自我检验清单与课后深度思考题

9.1 5 点押韵核心速记口诀

1
2
3
4
5
6
7
8
9

=================================================================================================
                          👓 Ringi 工程师核心速记口诀 · 集合通信篇
=================================================================================================
  ① 大 B 小 b 差八倍，单向双向看分明；延迟带宽两兄弟，小包看延大看吞！
  ② 广播全发发散切，收集拼装规约合；AllReduce 王者坐，人人算得全局和！
  ③ 规约发散切分片，全员收集重拼圆；两式相加成绝配，ZeRO 显存省千翻！
  ④ 环形切块流水转，两倍数据与卡关；万卡扩展稳如山，树状对数把延减！
  ⑤ 专家调度全转置，双向交换莫延迟；集合通信世界语，分布式下任驰骋！
=================================================================================================

9.2 10 条白板自我检验清单

• Q1：能不看资料，在白板上准确换算 800 Gbps 网卡的实际理论单向字节带宽吗？
• Q2：能用自己的话说清 $\alpha$-$\beta$ 通信模型中，$\alpha$ 和 $\beta$ 分别代表什么物理含义吗？
• Q3：为什么不能在大规模集群中用 Master 循环 P2P 的方式做求和？请写出其带宽瓶颈公式。
• Q4：请画出 Broadcast、Scatter、Gather、Reduce 这 4 个基础原语的数据流转示意图。
• Q5：为什么说 $\text{AllReduce} \equiv \text{ReduceScatter} + \text{AllGather}$？请用张量分片演示该过程。
• Q6：请白板手撕 Ring-AllReduce 的 $2(P-1)$ 步流水线，并推导出单卡总传输量为什么是 $2 \frac{P-1}{P} M$？
• Q7：为什么 Ring 算法的总传输时间在 $P$ 很大时与卡数 $P$ 无关？它的理论极限复杂度是多少？
• Q8：Double Binary Tree 算法解决了 Ring 算法在什么场景下的什么物理缺陷？
• Q9：在 Megatron-LM 张量并行中，单个 Transformer Block 触发了几次 AllReduce？分别在什么位置？
• Q10：MoE 专家并行中为什么必须使用 AllToAll？它在物理上执行了什么矩阵变换？

9.3 3 道高阶开放式课后思考题（含极限 Corner Case）

1. 分层集合通信（Hierarchical AllReduce）系统设计题：在拥有 128 台单机 8 卡服务器（共 1024 卡）的集群中，机器内部是 900 GB/s 的 NVLink，机器之间是 50 GB/s 的 InfiniBand 网卡。如果直接将 1024 张卡连成一个跨机的巨大单环（Flat Ring），性能会极其糟糕。请设计一套**分层 AllReduce（节点内 Local ReduceScatter $\to$ 跨机 Global AllReduce $\to$ 节点内 Local AllGather）**架构，并手算其相比 Flat Ring 节省了多少跨机网卡通信量？
2. NCCL 偶发通信死锁（Deadlock）Corner Case 排障题：在某些复杂的混合并行训练任务中，如果在主流（Default Stream）中发射了前向计算，而在侧流（Side Stream）中调用了 dist.all_reduce，但未正确调用 stream.wait_stream() 同步，为什么会导致全集群所有 GPU 永远挂起死锁？从 CUDA 驱动指令队列和 NCCL Kernel 跨机同步屏障的角度解释原因。
3. MoE 专家并行通信与计算极致重叠挑战题：在 DeepSeek-V2/V3 或 Mixtral 等超大 MoE 模型中，AllToAll 占用了相当可观的时间。请构思一种将 AllToAll 通信切分为多个子批次（Micro-batches），与本地专家 FFN 的 GEMM 计算进行无缝流水线重叠（Overlap）的系统实现方案。

10. 📚 参考资料与核心源码/经典论文指引

1. 奠基性论文与学术原著：
   • Patarasuk & Yuan (2009): “Bandwidth Optimal All-reduce Algorithms on Trees of Meshes”. Journal of Parallel and Distributed Computing.（证明了 Ring 算法在长消息下的带宽最优性 $2 \frac{P-1}{P} M$）；
   • Gibiansky (2017): “Bringing HPC Techniques to Deep Learning”. Baidu Silicon Valley AI Lab.（首次将 Ring-AllReduce 算法成功引入现代深度学习多卡训练框架，引发分布式革命）；
   • Sanders et al. (2019): “Two-Tree Algorithms for Full-Bandwidth Collective Operations”. IEEE TPDS.（NCCL 双二叉树 Double Binary Tree 算法数学奠基）；
   • Shoeybi et al. (2019): “Megatron-LM: Training Multi-Gigabyte Language Models Using Model Parallelism”. arXiv:1909.08053.（确立张量并行中每层 2 次 AllReduce 的经典架构）；
   • Rajbhandari et al. (2020): “ZeRO: Memory Optimizations Toward Training Trillion Parameter Models”. SC20.（确立 AllGather 与 ReduceScatter 在显存切分中的统治地位）。
2. 权威工业级开源实现代码仓库（建议精读）：
   • NVIDIA NCCL 官方源码：NVIDIA/nccl —— 深度研读 all_reduce.cc、reduce_scatter.cc 与 all_gather.cc 的 Ring 与 Tree 算法底层 C++/CUDA 实现；
   • PyTorch C++ 分布式核心库：pytorch/pytorch/torch/csrc/distributed/c10d —— 研读 ProcessGroupNCCL 封装、Bucket 梯度合并桶与异步 Stream 同步机制。

附录：Appendix A — 大厂硬核高频面试题与白板推导（Interview Drill）

💡 题目一：请在白板上手推 Ring-AllReduce 的每卡总传输量为什么是 $2 \times \frac{P-1}{P} M$？

面试官追问：请手写出 Scatter-Reduce 与 AllGather 两阶段每一步的传输推导，并证明为什么当节点数 $P$ 很大时，通信量不随卡数增加？

🎯 答题思考路径与推导步骤：

1. 数据切分定义：设张量总大小为 $M$ 字节，参与通信的 GPU 数量为 $P$。Ring 算法将张量均匀切分为 $P$ 个大小为 $\frac{M}{P}$ 的分块（Chunk）；
2. Scatter-Reduce 阶段传输量：
   • 环上有 $P$ 个节点，数据要流转到所有节点完成全局求和，必须执行 $P-1$ 个通信步；
   • 在每一步中，每张卡向其右邻居发送且仅发送 1 个分块（大小 $\frac{M}{P}$）；
   • 因此，该阶段单卡累计发送的数据量为： $$ \text{Bytes}_{\text{SR}} = (P - 1) \times \frac{M}{P} = \frac{P - 1}{P} M $$
3. AllGather 阶段传输量：
   • 经过第一阶段后，每张卡只持有一块完整求和结果，需要再花费 $P-1$ 步将该完整分块广播覆盖到其余 $P-1$ 张卡上；
   • 在每一步中，每张卡同样向右邻居发送且仅发送 1 个分块（大小 $\frac{M}{P}$）；
   • 因此，该阶段单卡累计发送的数据量同样为： $$ \text{Bytes}_{\text{AG}} = (P - 1) \times \frac{M}{P} = \frac{P - 1}{P} M $$
4. 单卡总传输量求和： $$ \text{Total Bytes Transferred per GPU} = \text{Bytes}_{\text{SR}} + \text{Bytes}_{\text{AG}} = 2 \times \frac{P - 1}{P} M $$
5. 渐近复杂度结论：
   当卡数 $P \to \infty$ 时，$\lim_{P \to \infty} \frac{P-1}{P} = 1$。因此单卡总传输量严格渐近于 $2M$，与节点数 $P$ 完全解耦，复杂度为 $O(1)$！

💡 题目二：为什么说 $\text{AllReduce} \equiv \text{ReduceScatter} + \text{AllGather}$？请用 DeepSpeed ZeRO 显存切分说明其工程价值

面试官追问：在大模型分布式训练中，为什么 ZeRO-2 / ZeRO-3 没有直接使用 AllReduce，而是将它拆成了 ReduceScatter 和 AllGather？这样做的根本好处是什么？

🎯 答题思考路径与标准答案：

1. 代数与语义等价性：
   • AllReduce 的目标是“全网数据求和，且全员拿到完整求和结果”；
   • ReduceScatter 先执行了全网数据求和，但将完整结果切成 $P$ 份，每张卡只保留属于自己的 $1/P$ 分片；
   • AllGather 随后将这 $P$ 份分散的 $1/P$ 分片重新全网广播拼装，恢复完整全集；
   • 两者在数学与数据流动上严格等价：$\text{AllReduce}(X) \equiv \text{AllGather}(\text{ReduceScatter}(X))$。
2. 在 ZeRO / FSDP 中的革命性工程价值：
   • 消灭内存冗余：在标准 DDP 中，使用 AllReduce 会导致每张卡都必须保留 100% 的梯度与 100% 的优化器状态（16 字节/参数，70B 模型高达 1120GB，单卡直接 OOM）；
   • 时空解耦（ZeRO-2）：反向传播结束后，只调用 ReduceScatter，每张卡只接收属于自己的 $1/P$ 梯度，并在本地只更新 $1/P$ 的优化器状态，瞬间将优化器与梯度显存降低为原来的 $1/P$；
   • 按需重建（ZeRO-3）：平日里参数也只存 $1/P$ 分片；在前向计算某一特定层时，临时调用一次 AllGather 拼装出该层参数，算完立即释放显存。通过原语的拆解，实现了显存占用的极致缩减。

💡 题目三：推导 $\alpha$-$\beta$ 通信模型，并说明为什么小包通信选 Tree、大张量通信选 Ring？

面试官追问：请写出 Ring 与 Tree 算法的延迟与带宽耗时公式，并说明为什么 NCCL 在小消息时更倾向于使用 Tree 拓扑？

🎯 答题思考路径与标准答案：

1. 两种算法的耗时公式对比：
   • Ring-AllReduce 耗时： $$ T_{\text{Ring}} = 2(P - 1)\alpha + 2 \left(\frac{P - 1}{P}\right) \frac{M}{B} $$
   • Tree-AllReduce 耗时（以平衡二叉树为例）： $$ T_{\text{Tree}} = 2 \lceil \log_2 P \rceil \alpha + 2 \frac{M}{B_{\text{tree}}} $$
2. 小包通信（$M \to 0$）分析：
   当传输的数据量 $M$ 极小时（如几百字节到几 KB），带宽传输项 $\frac{M}{B} \approx 0$，总耗时完全由网络启动与跳步延迟 $\alpha$ 主导：
   • Ring 算法的延迟为 $2(P - 1)\alpha$（随卡数线性增长，1024 卡需经历 2046 步）；
   • Tree 算法的延迟为 $2 \log_2 P \cdot \alpha$（1024 卡仅需经历 20 步！）；
   • 结论：在小包场景下，Tree 算法的延迟比 Ring 快两个数量级，因此 NCCL 会自动切换为 Tree 拓扑。
3. 大张量通信（$M \gg 0$）分析：
   当传输大模型几百 MB 到几 GB 的梯度张量时，带宽传输项 $\frac{M}{B}$ 占据 99% 以上的时间：
   • Ring 算法能够 100% 榨干每张网卡的上行与下行双向物理带宽（Full Bandwidth Utilization）；
   • Tree 算法在树状节点处容易发生链路争抢与带宽不均，实际有效带宽利用率不如 Ring；
   • 结论：在大张量场景下，带宽成为绝对瓶颈，Ring 算法以最优带宽利用率胜出。

💡 题目四：在单机 8 卡 A100（NVLink 600GB/s）与跨机 400Gbps InfiniBand 网络下，如何设计分层集合通信（Hierarchical AllReduce）？

面试官追问：单机内部带宽是跨机网络带宽的整整 12 倍以上。如果在跨机千卡集群中直接跑一个扁平的单环（Flat Ring），会带来什么问题？分层通信是如何解决的？

🎯 答题思考路径与标准答案：

1. 扁平单环（Flat Ring）的致命缺陷：
   如果将 128 台机器（每台 8 卡）共 1024 张卡直接串成一个跨机大环：
   • 数据在环上每流转一步，就频繁在跨机慢速网卡（50 GB/s）和机内高速 NVLink（600 GB/s）之间来回切换；
   • 木桶短板效应：整个大环的传输速度会被死死限制在最慢的跨机网卡带宽上，导致机内昂贵的高速 NVLink 绝大部分时间处于闲置浪费！
2. 分层集合通信（Hierarchical AllReduce）的三阶段设计：
   • 阶段 1：节点内局部规约（Intra-Node ReduceScatter）：
     每台机器内部的 8 张卡通过高速 NVLink 跑本地 ReduceScatter，将本机的 8 份数据在极短时间内（几十微秒）规约为 8 个分片，每张卡只持有一个分片；
   • 阶段 2：跨节点全局规约（Inter-Node AllReduce）：
     每台机器的第 $i$ 号卡与全网所有其他机器的第 $i$ 号卡组成一个独立的跨机通信域，通过跨机 400G InfiniBand 网卡并行跑跨机 AllReduce（同时有 8 个独立的跨机环并行工作，打满多网卡带宽）；
   • 阶段 3：节点内局部全收集（Intra-Node AllGather）：
     跨机求和完成后，每台机器内部的 8 张卡再次通过高速 NVLink 跑本地 AllGather，拼装出全量结果。
3. 收益总结：
   跨机网卡传输的数据量直接被机内切分降低为 $1/8$，绝大部分细碎通信被完全压制在机内高速 NVLink 域内消化，整机跨机通信效率提升 3~5 倍以上！
