🏛️ 第11讲：GPU 利用率 99% 的卡，为什么训练还是跑不快？——从 Kineto 底层探针、Trace 时间线四重病灶到 PyTorch Profiler 性能体检实战

主讲人：👓 Ringi（大厂 AI Infrastructure 工程师）
所属模块：Module 00: 性能工程与系统前置
篇章范式：🏛️ 性能工程与系统前置篇（Performance Engineering & System Baseline）
核心导读：在 AI Infra 性能工程中，最容易让初学者陷入绝望的怪象莫过于：nvidia-smi 里的 GPU-Util 明明已经彪到了 99%~100%，但模型的单步训练耗时依然慢如蜗牛，吞吐量连理论上限的 30% 都达不到！
很多工程师遇到性能瓶颈时，第一反应往往是凭经验瞎猜：“是不是 Attention 矩阵乘法太慢了？要不要手写个 Triton 融合算子？”——结果吭哧吭哧死磕了两周，端到端吞吐仅仅提升了 2%，最后用 Profiler 拍出一张时间线 X 光片才发现：整整 85% 的时间全在被 Python 端单进程数据加载（DataLoader）阻塞，GPU 核心绝大部分时间其实在发呆等数据！
调优千万条，Profiling 第一条！ 性能优化的本质，往往不是“让 GPU 算得更快”，而是“让 GPU 少等”。PyTorch Profiler 就是我们手中的工业级全身 CT 机。本讲我们将彻底告别盲目摸黑调优，从 Kineto / CUPTI 硬件时间戳探针的第一性原理出发，带你掌握四阶 Schedule 采样周期、Chrome Trace / Perfetto 时间线四大典型病灶排障、TensorBoard 性能看板，亲手完成一次工业级大模型训练系统的深度性能体检！

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

=================================================================================================
                                   Ringi 3D 架构工坊 · 核心全景
┌───────────────────────────────────────────────────────────────────────────────────────────────┐
│                                                                                               │
│  [ PyTorch Profiler 性能体检与可观测性 X 光全景 ]                                            │
│                                                                                               │
│  ┌─────────────────────────────────────────────────────────────────────────────────────────┐  │
│  │ 🔬 1. 四阶调度采集生命周期 (Schedule Lifecycle: 科学避开冷启动与噪声)                     │  │
│  │    [ Step 0: wait (静默运行) ] ──► [ Step 1: warmup (预热预分配) ] ──► [ Step 2~4: active (精确采样) ] │
│  └────────────────────────────────────────────┬────────────────────────────────────────────┘  │
│                                               │                                               │
│                                               ▼                                               │
│  ┌─────────────────────────────────────────────────────────────────────────────────────────┐  │
│  │ 📡 2. 底层探针全栈采集层 (Kineto / CUPTI 硬件时间戳寄存器 / 源码栈穿透)                  │  │
│  │    • CPU 线程活动 (Host Ops)     • GPU 硬件内核 (Device Kernels)                           │  │
│  │    • 显存分配 (Alloc / Free)     • 张量维度追踪 (Record Shapes)                            │  │
│  └────────────────────────────────────────────┬────────────────────────────────────────────┘  │
│                                               │ (导出 trace.json)                             │
│                                               ▼                                               │
│  ┌─────────────────────────────────────────────────────────────────────────────────────────┐  │
│  │ 📊 3. Chrome Trace / Perfetto 时间线四大典型“病灶”排查                                  │  │
│  │                                                                                         │  │
│  │  [CPU Timeline]  |-- DataLoader --|...| Launch GEMM |...|------- (阻塞挂起) --------|    │  │
│  │                                   \              \                                      │  │
│  │  [GPU Timeline]  [ 空白饥饿气泡 ]  |-- GEMM 1 --| |-- GEMM 2 --| [ 隐式同步断流气泡 ]   │  │
│  │                                                                                         │  │
│  │  ① CPU 数据加载阻塞气泡 ──► ② 隐式同步 (.item()) 断流 ──► ③ 显存分配锯齿 ──► ④ 小算子发射延迟 │  │
│  └────────────────────────────────────────────┬────────────────────────────────────────────┘  │
│                                               │                                               │
│                                               ▼                                               │
│  ┌─────────────────────────────────────────────────────────────────────────────────────────┐  │
│  │ 🏆 4. TensorBoard 看板归因：定位 Top 10 性能杀手 ──► 针对性算子融合 / 重叠 ──► 吞吐飙升! │  │
│  └─────────────────────────────────────────────────────────────────────────────────────────┘  │
│                                                                                               │
└───────────────────────────────────────────────────────────────────────────────────────────────┘
=================================================================================================

📑 目录导航

• 0. Ringi 开场：调优千万条，Profiling 第一条！
  • 0.1 医生体检与 X 光透视比喻：为什么绝不能盲目调优？
  • 0.2 线上真实惨案：死磕 Triton 优化 GEMM 两周，结果瓶颈全在 DataLoader 的打脸事故
  • 0.3 AI Infra 性能诊断武器库与 Profiler 分层全景表
• 1. torch.profiler 底层工作机制与四大金刚配置
  • 1.1 探针原理：Kineto 库、CUDA CUPTI 驱动探针与 GPU 硬件时间戳寄存器
  • 1.2 科学的 Schedule 调度周期：为什么必须配置 wait $\to$ warmup $\to$ active？
  • 1.3 核心采集开关（四大金刚）：Activities、Shapes、Memory 与 Stack 穿透
  • 1.4 torch.profiler.record_function：如何优雅给自定义业务代码打点？
• 2. 性能诊断 X 光片：看懂 Chrome Trace 与 Perfetto 绝技
  • [2.1 导出 trace.json 并在 ui.perfetto.dev 中专业分析](#21-导出-tracejson-并在-uiperfettodev-中专业分析)
  • 2.2 时间线四大典型“病灶”特征与物理成因：
    • 病灶 1：CPU 饥饿气泡（GPU Starvation / Idle Bubble）
    • 病灶 2：隐式同步断流（Implicit Host-Device Barrier）
    • 病灶 3：显存频繁申请释放（Memory Churn & Fragmentation）
    • 病灶 4：小算子发射延迟堆叠（Launch-Bound Operator Sprawl）
• 3. PyTorch TensorBoard Profiler 插件实战与大厂指标看板
  • 3.1 Overview 概览页：Step Time Breakdown 耗时结构黄金切分
  • 3.2 Operator View 算子耗时看板：按 Device Self Time 定位 Top 10 性能杀手
  • 3.3 GPU Kernel View：检查 Tensor Core 占空比与 SM 效率
  • 3.4 Memory View 显存视图：捕捉 Step 显存心电图与 Peak 洪峰
• 4. 生产级性能体检五步标准工作流（The 5-Step Profiling Workflow）
  • Step 1：确定 Baseline 物理基线吞吐与 Step Time
  • Step 2：抓取标准 3 个 Step 的最小无噪 Trace
  • Step 3：依据 Amdahl 定律定位第一大木桶短板
  • Step 4：实施针对性精准外科手术（优化与验证）
  • Step 5：生成性能体检对比报告（Before vs After 证据链）
• 5. 动手实战与代码实验室（Minimal Runnable Code）
  • 5.1 实验 1：标准 PyTorch Profiler 训练监控与 Trace 导出通用模版
  • 5.2 实验 2：性能体检实战 1——构造并抓取 DataLoader 数据加载阻塞气泡
  • 5.3 实验 3：性能体检实战 2——用 Profiler 捕获 .item() 隐式同步断流灾难
  • 5.4 实验 4：性能体检实战 3——观测 FlashAttention 算子融合前后的显存心电图与耗时对比
• 6. Ringi 避坑指南与生产黄金准则
  • 6.1 避坑表格（❌ 常见小白错误理解 vs ✅ 大厂 AI Infra 正确理解）
  • 6.2 生产性能体检黄金 Checklist（严控 Profiler 自身开销）
• 7. Ringi 5 点核心速记口诀、自我检验清单与课后深度思考题
• 8. 📚 参考资料与核心源码指引
• 附录：Appendix A — 大厂硬核高频面试题与白板推导（Interview Drill）

0. Ringi 开场：调优千万条，Profiling 第一条！

0.1 医生体检与 X 光透视比喻：为什么绝不能盲目调优？

设想一下：一个病人肚子痛来到医院，医生连问都不问、连血常规和 CT 片子都不拍，直接从抽屉里掏出一把手术刀说：“我看你脸色不好，先开刀把阑尾切了吧，切完看看还痛不痛”——这叫什么？这叫草菅人命！

在 AI Infra 领域，不抓 Profile 就去调优代码，就是这种极其危险的盲目开刀：

• 系统的性能瓶颈是极其隐蔽且违反直觉的；
• 你以为的瓶颈（比如矩阵乘法 GEMM），往往已经被 NVIDIA cuBLAS 优化到了极致；而真正卡死系统的，往往是一句不起眼的 .cpu() 内存拷贝、一个未开启多进程预读取的 DataLoader、或者一段写在 Python 循环里的小算子！
• PyTorch Profiler 就是我们手中的全身 CT 扫描仪。它能将 CPU 线程发射、GPU 硬件调度、显存分配心电图以及算子微秒级耗时 100% 完整呈现在时间线（Timeline）上，让所有的性能病灶无所遁形！

0.2 线上真实惨案：死磕 Triton 优化 GEMM 两周，结果瓶颈全在 DataLoader 的打脸事故

在一次多模态大模型训练性能加速专项中，团队遇到了一个经典的“Amdahl 定律打脸事故”：

• 业务背景：模型在单机 8 卡 A100 上训练，单步 Step 耗时高达 850 ms，算法同学希望能加速到 400 ms 以内；
• 盲目动刀：一位新同学根据直觉，认为“Attention 算子太慢”，连续加班两周，用 Triton 手写了一套精密的自定义 Attention 融合算子，将 Attention 算子的耗时从 40 ms 暴力压缩到了 15 ms（算子单点加速了整整 2.6 倍！）；
• 残酷现实：满心欢喜合入主干跑全量压测，端到端单步耗时仅仅从 850 ms 变成了 825 ms，整体性能提升不足 3%！
• Profiler 拍片真相：
  • 打开 Profiler 抓取的 Chrome Trace，所有人瞬间沉默：
  • 在整整 850 ms 的 Step 周期里，GPU 实际计算时间只有可怜的 120 ms！其余 730 ms（占比 86%！）全部是一大片灰色的空白气泡（GPU Starvation）！
  • 真凶定位：数据读取端 DataLoader(num_workers=0) 运行在主进程中，正在慢吞吞地从磁盘解码超大分辨率图像，GPU 算完 120 ms 后，整整发呆等待了 730 ms！
• 修复效果：仅仅给 DataLoader 加上了 num_workers=8, pin_memory=True，并改用异步预读取，端到端耗时瞬间从 825 ms 暴跌至 180 ms，吞吐直接翻了 4.5 倍！

💡 Amdahl 定律（阿姆达尔定律）的血泪教训：
系统的整体加速比，严格取决于被优化部分在总耗时中所占的比例！ 如果你优化的部分只占总时间的 5%，就算你把它优化到 0 ms，整体提升最多也就 5%；只有先用 Profiler 找出那块占比 80% 的最大短板，调优才能一针见血！

0.3 AI Infra 性能诊断武器库与 Profiler 分层全景表

在大厂生产调优中，针对不同精细度与场景，我们拥有自上而下的分层诊断武器库：

1. torch.profiler 底层工作机制与四大金刚配置

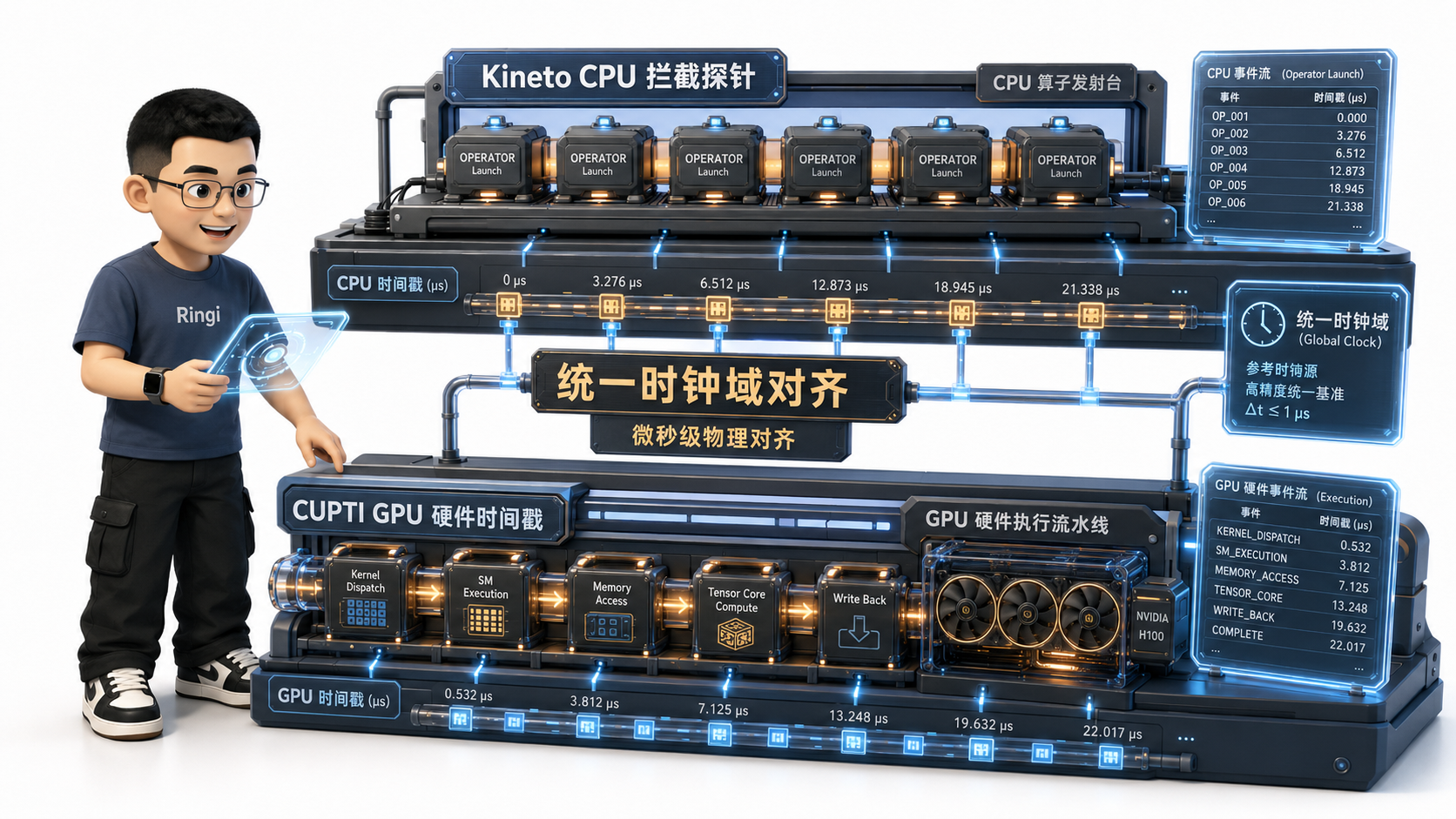

1.1 探针原理：Kineto 库、CUDA CUPTI 驱动探针与 GPU 硬件时间戳寄存器

很多同学好奇：torch.profiler 是如何在几乎不拖慢程序的情况下，精确记录下每一个 CUDA Kernel 是在哪一微秒启动、在哪一微秒结束的？

物理工作流拆解：

1. CPU 侧（PyTorch 核心拦截层）：
   PyTorch 在 C++ 调度器（ATen）中插入了钩子（Hooks）。每当 Python 代码调用一个算子（如 torch.matmul），CPU 探针立即记录下当前时间戳、输入张量的 Shape 以及对应的 Python 调用栈；
2. GPU 侧（NVIDIA CUPTI 驱动探针）：
   PyTorch 内部集成了开源的 Kineto 性能分析引擎，它通过底层调用 NVIDIA 官方的 CUPTI（CUDA Profiling Tools Interface） 驱动 API；
3. 硬件级精确打点（Hardware Timestamp Register）：
   当 Kernel 被 Launch 到 GPU 时，CUPTI 会在 GPU 指令流前后插入硬件时间戳采样指令。GPU 内部流式多处理器（SM）上的片上物理计时寄存器会自动记录下真实的物理执行起止微秒数；
4. 异步收集与对齐（Post-processing Stitching）：
   Profiling 结束后，Kineto 引擎将 CPU 侧的 cudaLaunchKernel 记录与 GPU 侧的硬件执行记录通过唯一的 Correlation ID（关联编号） 进行自动缝合与对齐，生成一张完美的因果时间线！

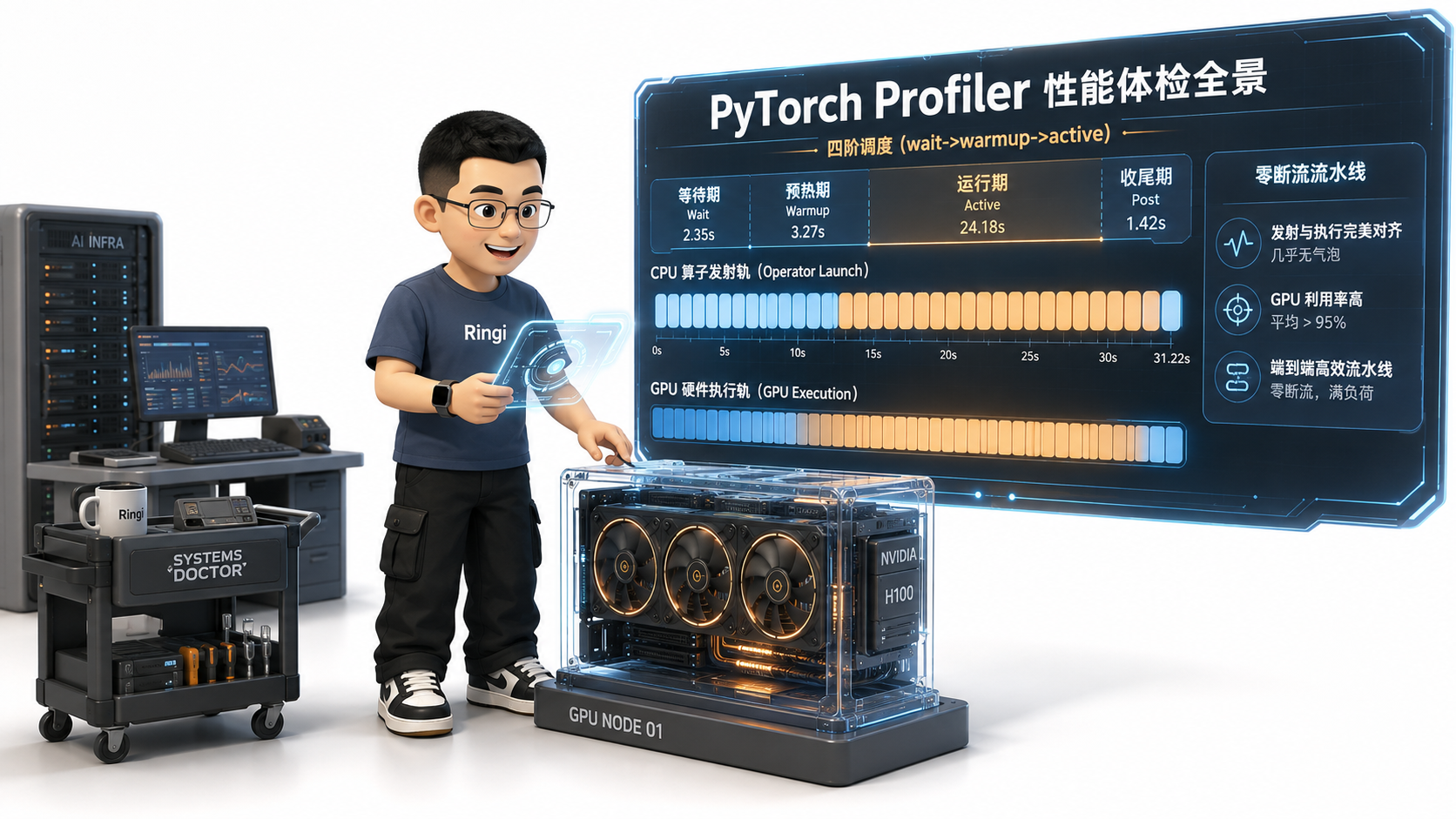

1.2 科学的 Schedule 调度周期：为什么必须配置 wait $\to$ warmup $\to$ active？

在生产脚本中，绝对严禁直接对整个训练过程从第 0 个 Step 开启无休止的 Profiling！
PyTorch 设计了一套极度科学的四阶段生命周期调度器：torch.profiler.schedule。

1
2
3
4
5
6
7

# 🌟 生产级四阶段采集调度器标准配置
schedule = torch.profiler.schedule(
    wait=2,     # 前 2 个 Step: 静默运行，完全不开启任何探针（0 开销）
    warmup=2,   # 接下来的 2 个 Step: 开启探针做预热，但不保存数据
    active=3,   # 紧接着的 3 个 Step: 正式开启全量硬件数据采集并保存！
    repeat=1    # 仅重复执行 1 个采集周期后彻底关闭
)

💡 Ringi 工程师第一性原理：为什么必须有 wait 和 warmup？

1. 避开 JIT 编译与驱动冷启动（Cold Start）：在 Step 0~1，CUDA 驱动正在初始化显存池（CachingAllocator）、cuBLAS 正在自动搜寻最优 GEMM 算法（Autotuning）、PyTorch 动态图正在编译——这些耗时在后续稳定训练中根本不会出现！如果不跳过，抓出来的报告全是“假病灶”；
2. 预分配 Profiler 内存缓冲区：在 warmup 阶段，Kineto 探针会提前在后台分配好用于存放 Trace 事件的内存池，避免在正式 active 采样阶段因为申请内存而干扰被测系统的真实表现。

1.3 核心采集开关（四大金刚）：Activities、Shapes、Memory 与 Stack 穿透

在创建 torch.profiler.profile 上下文时，我们有四大必知的核心参数配置：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

with torch.profiler.profile(
    activities=[
        torch.profiler.ProfilerActivity.CPU,  # 追踪 CPU 宿主机线程与 Python 算子
        torch.profiler.ProfilerActivity.CUDA, # 追踪 GPU 硬件上的真实 Kernel 执行
    ],
    schedule=schedule,
    record_shapes=True,   # 🌟 开启张量 Shape 追踪 (排查动态 Shape 与非连续步长)
    profile_memory=True,  # 🌟 开启显存 Alloc/Free 追踪 (排查显存峰值与 OOM)
    with_stack=True,      # 🌟 开启 Python 源码调用栈关联 (定位到具体哪一行代码)
    on_trace_ready=torch.profiler.tensorboard_trace_handler("./log/profiler_trace")
) as prof:
    for step, batch in enumerate(dataloader):
        train_step(batch)
        prof.step() # 必须调用 step() 推动调度器状态机流转！

1.4 torch.profiler.record_function：如何优雅给自定义业务代码打点？

当你有一段复杂的业务逻辑（比如包含多个小算子的自定义 Loss、或者一段数据后处理），想要在 Chrome Trace 中一眼认出它，只需使用 record_function 进行作用域包装：

1
2
3
4
5
6
7
8

from torch.profiler import record_function

def custom_loss_function(logits, labels):
    with record_function("## 🎯 Custom_Loss_Compute ##"):
        # 这段代码在 Chrome Trace 中会被包裹在一个醒目的专属色块里！
        log_probs = torch.log_softmax(logits, dim=-1)
        loss = -log_probs.gather(dim=-1, index=labels.unsqueeze(-1)).mean()
        return loss

2. 性能诊断 X 光片：看懂 Chrome Trace 与 Perfetto 绝技

2.1 导出 trace.json 并在 ui.perfetto.dev 中专业分析

将导出的 .json.gz 文件直接拖入 Google 官方的 ui.perfetto.dev（或 Chrome 浏览器内置的 chrome://tracing），你将看到一张极其壮观的微秒级时间线视图：

• 快捷键指引：
  • W / S：以鼠标为中心进行时间轴放大 / 缩小；
  • A / D：左移 / 右移时间线；
  • M：选中当前区间并精确测量耗时（微秒级）。

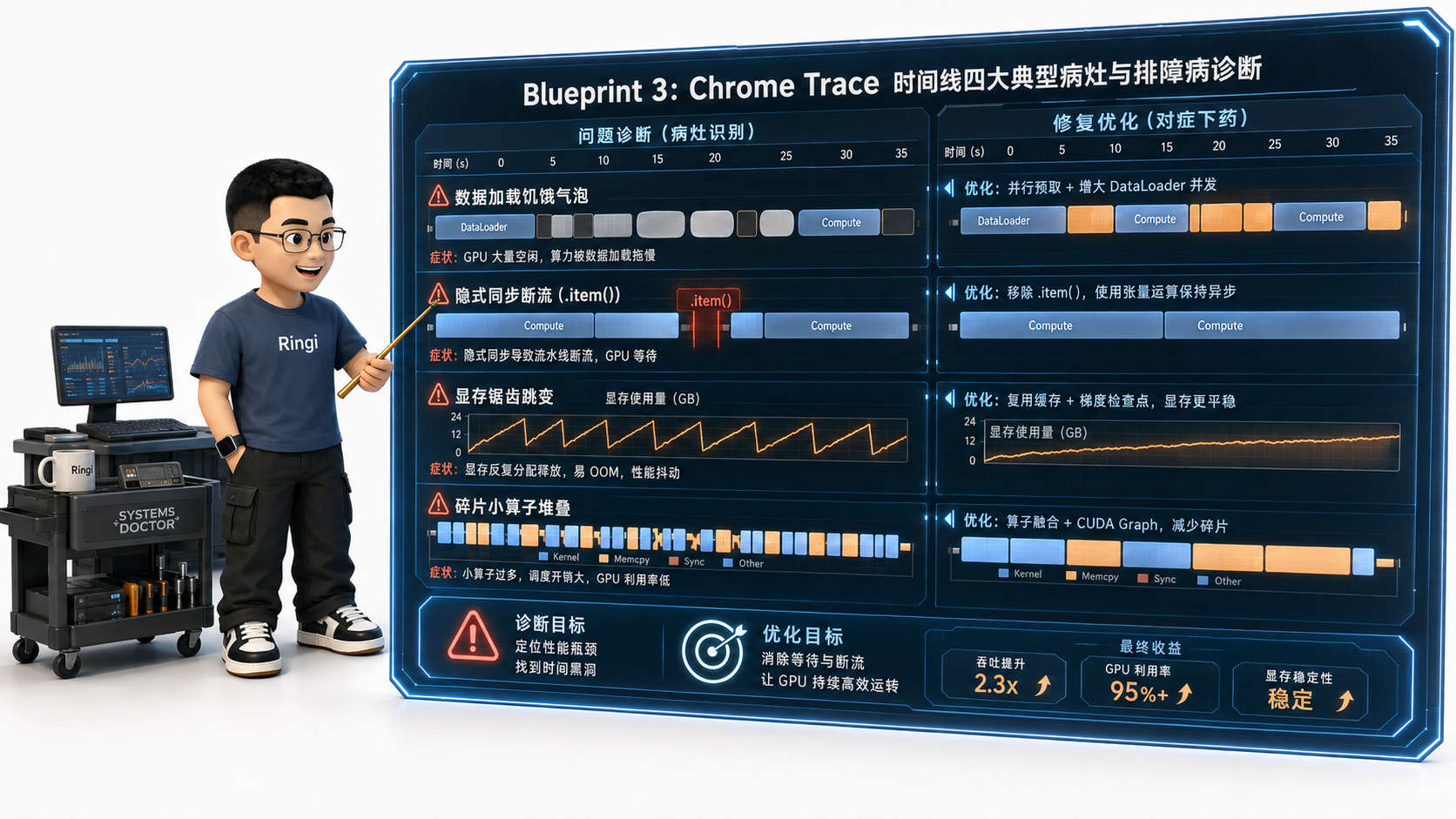

2.2 时间线四大典型“病灶”特征与物理成因

当你放大观察一个完整的 Training Step 时，重点排查以下四大经典病灶：

病灶 1：CPU 饥饿气泡（GPU Starvation / Idle Bubble）

• 时间线特征：在 CPU 线程轨上，看到长时间处于 DataLoader 或数据前处理状态；而在底下的 GPU 硬件流（CUDA Stream 7）上，出现大片长达几百毫秒的灰色空白区间，没有任何 Kernel 在运行；
• 物理成因：典型的 IO-Bound / CPU-Bound。CPU 发射速度远远落后于 GPU 计算速度，GPU 只能饥饿等待数据到来；
• 解法：开启 DataLoader(num_workers=N, pin_memory=True, prefetch_factor=2)，使用异步流预读取。

病灶 2：隐式同步断流（Implicit Host-Device Barrier）

• 时间线特征：GPU 正在高速连环计算，突然一个原本只需要 1 微秒的算子（如 aten::item 或 aten::copy_）在 CPU 端被极其剧烈地拉长为几千微秒，紧接着整条 GPU 流瞬间清空静止；
• 物理成因：CPU 强行挂起阻塞等待 GPU 结果返回，打碎了原本流畅的异步发射流水线（Pipeline Bubble）；
• 解法：彻底删去热路径中的 .item()、print(tensor)、x.nonzero()。

病灶 3：显存频繁申请释放（Memory Churn & Fragmentation）

• 时间线特征：在时间线上方勾选 Memory: Allocations，看到显存曲线在每个算子之间呈现密集的“锯齿状剧烈上下跳变”，并伴随频繁的 cudaMalloc 驱动调用；
• 物理成因：频繁在 Python 循环中创建不必要的临时张量，超出 PyTorch CachingAllocator 缓存池的块复用范围，导致驱动频繁介入；
• 解法：预先分配静态 Buffer 进行 copy_ In-place 覆盖，或重构代码减少临时张量析构。

病灶 4：小算子发射延迟堆叠（Launch-Bound Operator Sprawl）

• 时间线特征：GPU 流上堆积了密密麻麻、成百上千个极细微的 Kernel（每个 Kernel 执行仅 $1 \sim 2\ \mu\text{s}$），但 Kernel 与 Kernel 之间存在着巨大的 $5 \sim 8\ \mu\text{s}$ 的空白间隙；
• 物理成因：典型的大模型 Decode 阶段或未融合网络。CPU 下发指令的速度比 GPU 执行的速度慢 5 倍；
• 解法：开启 CUDA Graph 录制重放，或使用 Triton / TorchInductor 算子融合（Fusion） 将几十个小 Kernel 合并为一个大 Kernel！

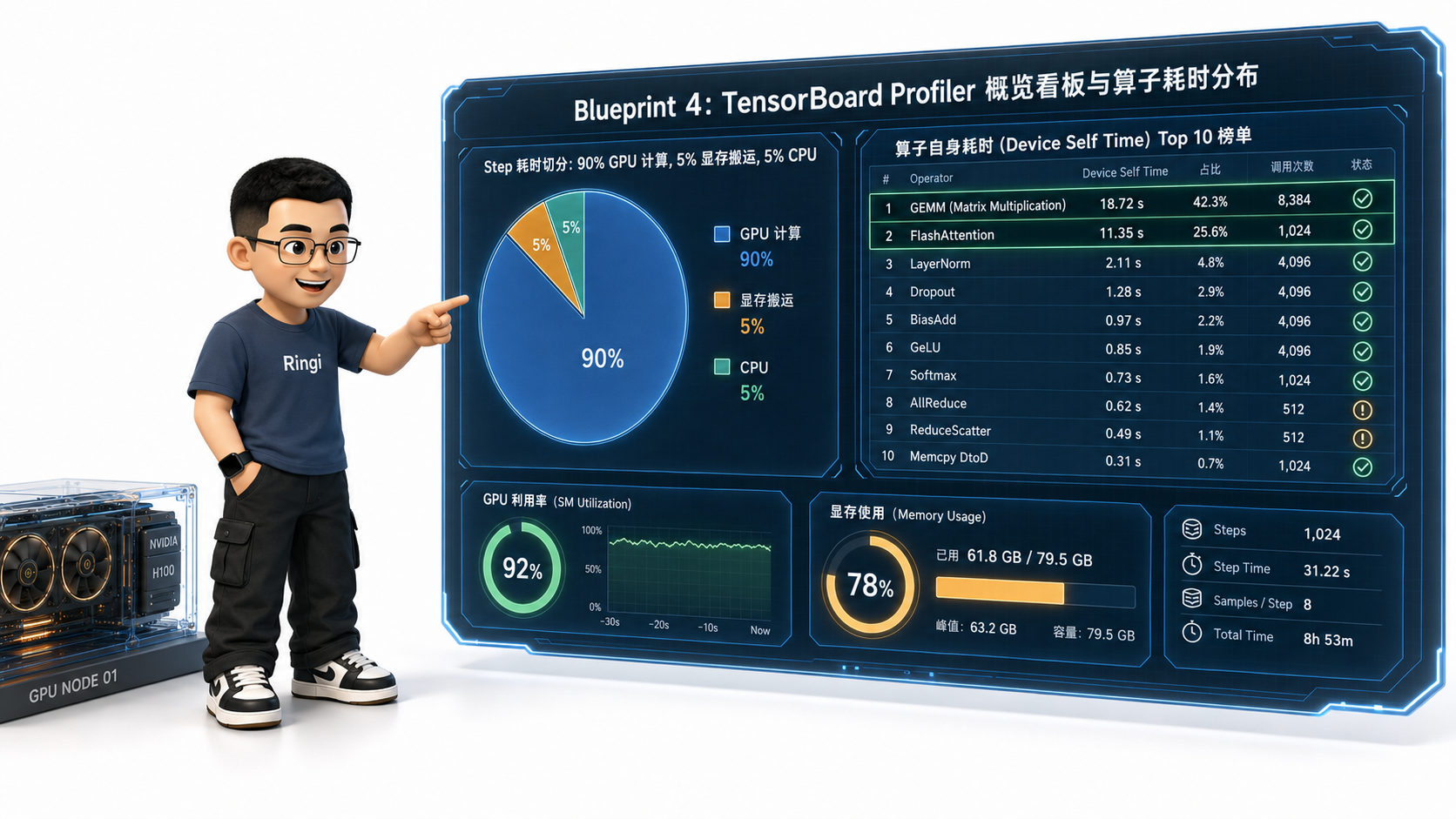

3. PyTorch TensorBoard Profiler 插件实战与大厂指标看板

如果你觉得手动肉眼看 Trace 比较费劲，PyTorch 提供了开箱即用的可视化神器——TensorBoard Profiler 插件。

1
2
3

# 启动 TensorBoard 服务并在浏览器中查看
pip install torch-tb-profiler
tensorboard --logdir=./log/profiler_trace

3.1 Overview 概览页：Step Time Breakdown 耗时结构黄金切分

打开 Overview 页面，第一眼看到的就是最权威的 Step 耗时物理构成饼图（Step Time Breakdown）：

• Kernel Time（纯 GPU 计算耗时）：GPU SM 真正运转浮点运算的时间；
• Memcpy Time（显存搬运耗时）：PCIe H2D / D2H 数据传输时间；
• Communication Time（集合通信耗时）：NCCL AllReduce / AllGather 跨卡同步时间；
• CPU Execution Time（CPU 纯执行耗时）：Python 解释器与框架 Dispatch 路由开销；
• Other / Idle Time（气泡等待时间）：硬件处于饥饿发呆的时间。

🌟 大厂调优标准：健康的训练系统中，Kernel Time 占比必须超过 85% 以上；如果 Idle 或 CPU 耗时超过 20%，系统必定存在严重瓶颈！

3.2 Operator View 算子耗时看板：按 Device Self Time 定位 Top 10 性能杀手

在 Operator View 中，你可以按照 Device Self Time（设备纯自身耗时） 进行降序排列：

• Self Time vs Total Time：Total Time 包含子算子的嵌套调用耗时，而 Self Time 才是该算子自身底层指令的真实物理耗时；
• 重点揪出排在最前列的 Top 3 算子（通常是 GEMM 矩阵乘法、LayerNorm 归一化或 Attention），这就是你进行性能优化的靶心。

3.3 GPU Kernel View：检查 Tensor Core 占空比与 SM 效率

• Tensor Core Utilization：检查你的 GEMM 算子是否成功跑进了专用的 Tensor Core 硬件单元。如果显示 0%，说明你的矩阵维度没有 8/16 字节对齐，或者未开启 FP16/BF16 混合精度，白白浪费了 GPU 80% 的物理算力！
• Estimated SM Efficiency：衡量流式多处理器（SM）的活跃程度。

3.4 Memory View 显存视图：捕捉 Step 显存心电图与 Peak 洪峰

Memory View 会绘制出一张高精度的 显存随时间流转心电图：

• 它清晰地标出了整个 Step 中 显存峰值（Peak Memory）究竟诞生在哪一个算子的哪一微秒；
• 如果你遭遇了 OOM 爆炸，只需打开 Memory View，查看峰值发生瞬间正在被哪几个张量扣留（Allocated），就能立刻决定该对哪一层做 Activation Checkpointing 重计算！

4. 生产级性能体检五步标准工作流（The 5-Step Profiling Workflow）

在实际工程落地中，我们必须遵循严密的 性能体检五步闭环：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

┌────────────────────────────────────────────────────────────────────────┐
│                   大厂 AI Infra 性能体检五步标准工作流                   │
├────────────────────────────────────────────────────────────────────────┤
│  Step 1. 基线建立 ──► 测出未优化前的物理吞吐 (Tokens/s) 与 Step 耗时   │
│         │                                                              │
│  Step 2. 干净采样 ──► 配置四阶 Schedule，抓取 3 个稳定 Step 的 Trace   │
│         │                                                              │
│  Step 3. 根因归因 ──► 看 Overview 饼图与 Trace，找出最大耗时短板 (木桶)│
│         │                                                              │
│  Step 4. 精准手术 ──► 针对短板实施优化 (如多进程、CUDA Graph、算子融合)│
│         │                                                              │
│  Step 5. 效果验证 ──► 再次抓取 Trace，对比前后的 Step Time 与 MFU 提升  │
└────────────────────────────────────────────────────────────────────────┘

5. 动手实战与代码实验室（Minimal Runnable Code）

下面我们通过 4 个工业级、完全可复现的 Python 实验，亲手体验 Profiler 的强大威力！

5.1 实验 1：标准 PyTorch Profiler 训练监控与 Trace 导出通用模版

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52

import torch
import torch.nn as nn
from torch.profiler import profile, record_function, ProfilerActivity, schedule

class SimpleModel(nn.Module):
    def __init__(self, dim=1024):
        super().__init__()
        self.fc1 = nn.Linear(dim, dim * 4)
        self.act = nn.GELU()
        self.fc2 = nn.Linear(dim * 4, dim)

    def forward(self, x):
        with record_function("## 🚀 Model_Forward_Pass ##"):
            return self.fc2(self.act(self.fc1(x)))

def run_experiment_1_profiler_template():
    print(f"\n{'='*70}\n🧪 实验 1: 标准 PyTorch Profiler 监控调度器与 Trace 导出模版\n{'='*70}")
    device = "cuda" if torch.cuda.is_available() else "cpu"
    model = SimpleModel().to(device)
    optimizer = torch.optim.AdamW(model.parameters(), lr=1e-3)
    loss_fn = nn.MSELoss()

    # 配置科学的四阶段采样计划
    profiling_schedule = schedule(wait=1, warmup=1, active=2, repeat=1)

    print("🚀 启动带 Profiler 监控的训练循环 (共执行 5 个 Step)...")
    with profile(
        activities=[ProfilerActivity.CPU, ProfilerActivity.CUDA] if device == "cuda" else [ProfilerActivity.CPU],
        schedule=profiling_schedule,
        record_shapes=True,
        profile_memory=True,
        with_stack=False, # 演示环境不收集堆栈以提速
        on_trace_ready=torch.profiler.tensorboard_trace_handler("./log/demo_profiler_trace")
    ) as prof:
        for step in range(5):
            x = torch.randn(32, 1024, device=device)
            target = torch.randn(32, 1024, device=device)

            optimizer.zero_grad()
            out = model(x)
            loss = loss_fn(out, target)
            loss.backward()
            optimizer.step()

            prof.step() # 必须推动状态机流转
            print(f"  Step {step + 1} 完成")

    print("\n✅ Profiler 采集完成！Trace 文件已成功导出至 ./log/demo_profiler_trace")
    print("💡 提示: 可直接在浏览器中打开 https://ui.perfetto.dev 并将导出的 json 文件拖入查看。")

if __name__ == "__main__":
    run_experiment_1_profiler_template()

5.2 实验 2：性能体检实战 1——构造并抓取 DataLoader 数据加载阻塞气泡

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

import time
import torch

def run_experiment_2_dataloader_starvation():
    print(f"\n{'='*70}\n🧪 实验 2: 模拟并观测 CPU 数据加载慢引发的 GPU 饥饿气泡 (GPU Starvation)\n{'='*70}")
    device = "cuda" if torch.cuda.is_available() else "cpu"
    a = torch.randn(2048, 2048, device=device)

    # 1. 模拟带阻塞的慢速 DataLoader (每步 CPU 睡眠 50ms 模拟慢速磁盘读取)
    print("🐌 模拟慢速数据加载模式 (CPU 慢速读取阻塞)...")
    if device == "cuda": torch.cuda.synchronize()
    t0 = time.time()
    for _ in range(5):
        time.sleep(0.05) # 模拟 CPU 慢速读取
        c = torch.matmul(a, a) # GPU 瞬间算完
    if device == "cuda": torch.cuda.synchronize()
    slow_total_ms = (time.time() - t0) * 1000.0

    # 2. 模拟健康的高速预读取 (数据已在内存/流水线中就绪)
    print("⚡ 模拟高速流水线模式 (数据预加载就绪)...")
    if device == "cuda": torch.cuda.synchronize()
    t0 = time.time()
    for _ in range(5):
        c = torch.matmul(a, a)
    if device == "cuda": torch.cuda.synchronize()
    fast_total_ms = (time.time() - t0) * 1000.0

    print(f"\n📦 慢速 DataLoader 模式总耗时: {slow_total_ms:8.2f} ms (GPU 处于 90% 饥饿发呆!)")
    print(f"🚀 高速流水线就绪模式总耗时  : {fast_total_ms:8.2f} ms")
    print(f"✨ 吞吐差距: 性能相差了 {slow_total_ms / fast_total_ms:.1f} 倍！Profiler 中将呈现大面积灰色空白。")

if __name__ == "__main__":
    run_experiment_2_dataloader_starvation()

5.3 实验 3：性能体检实战 2——用 Profiler 捕获 .item() 隐式同步断流灾难

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28

def run_experiment_3_implicit_sync_profiler():
    print(f"\n{'='*70}\n🧪 实验 3: 观测隐式同步 (.item()) 强行断流对流水线的毁灭性破坏\n{'='*70}")
    device = "cuda" if torch.cuda.is_available() else "cpu"
    x = torch.randn(1024, 1024, device=device)

    # Case A: 纯异步健康流水线
    if device == "cuda": torch.cuda.synchronize()
    t0 = time.time()
    for _ in range(20):
        x = torch.matmul(x, x)
    if device == "cuda": torch.cuda.synchronize()
    t_clean = (time.time() - t0) * 1000.0

    # Case B: 包含 .item() 强行同步断流
    if device == "cuda": torch.cuda.synchronize()
    t0 = time.time()
    for _ in range(20):
        x = torch.matmul(x, x)
        _val = x[0, 0].item() # 致命断流！
    if device == "cuda": torch.cuda.synchronize()
    t_sync = (time.time() - t0) * 1000.0

    print(f"🟢 纯异步健康流水线耗时 (20次): {t_clean:8.2f} ms")
    print(f"🔴 加入 .item() 强行断流耗时  : {t_sync:8.2f} ms")
    print(f"⚠️ 性能惩罚: 隐式同步使单步耗时劣化了 {(t_sync - t_clean) / t_clean * 100.0:.1f}%！")

if __name__ == "__main__":
    run_experiment_3_implicit_sync_profiler()

5.4 实验 4：性能体检实战 3——观测 FlashAttention 算子融合前后的显存心电图与耗时对比

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21

def run_experiment_4_memory_profile_simulation():
    print(f"\n{'='*70}\n🧪 实验 4: 模拟标准 Attention 与 FlashAttention 激活值显存心电图对比\n{'='*70}")
    batch_size = 2
    num_heads = 32
    seq_len = 2048
    head_dim = 128

    # 1. 标准 Attention: 必须在显存中保存 S x S 的临时打分矩阵
    standard_attn_matrix_bytes = batch_size * num_heads * seq_len * seq_len * 2 # FP16
    standard_total_mb = standard_attn_matrix_bytes / (1024**2)

    # 2. FlashAttention: 片上 SRAM Tiling 动态计算，HBM 额外显存为 0
    flash_attn_matrix_bytes = 0

    print(f"评测配置: Batch={batch_size}, Heads={num_heads}, SeqLen={seq_len}, HeadDim={head_dim}")
    print(f"📦 标准 Attention 单层额外物化的 S×S 激活显存: {standard_total_mb:8.2f} MB")
    print(f"⚡ FlashAttention 单层额外物化的 S×S 激活显存: {flash_attn_matrix_bytes:8.2f} MB (100% 消灭!)")
    print("💡 在 32 层大模型与 128K 上下文下，FlashAttention 能够直接省下数百 GB 显存！")

if __name__ == "__main__":
    run_experiment_4_memory_profile_simulation()

6. Ringi 避坑指南与生产最佳实践

6.1 避坑表格（❌ 常见小白错误理解 vs ✅ 大厂 AI Infra 正确理解）

6.2 生产性能体检黄金 Checklist（严控 Profiler 自身开销）

1. 采样生命周期铁律：生产采集严格配置 wait=2, warmup=2, active=3, repeat=1，严禁全量长跑；
2. 基准对比双备份：在优化前后，必须分别导出两份 Trace（如 trace_before.json 与 trace_after.json），并同屏对比 Step Time 饼图；
3. 关键作用域标记：对复杂模型的数据预处理、前向、反向、通信模块，使用 record_function 规范命名作用域，极大提升排障可读性。

7. Ringi 5 点核心速记口诀、自我检验清单与课后深度思考题

7.1 5 点押韵核心速记口诀

1
2
3
4
5
6
7
8
9

=================================================================================================
                          👓 Ringi 工程师核心速记口诀 · 性能体检篇
=================================================================================================
  ① 盲目动刀如赌博，体检透视第一着；四阶调度避噪声，预热之后再开盒！
  ② 硬件探针 CUPTI 妙，时间线上原形照；CPU 饥饿见空白，隐式同步闸门跳！
  ③ 显存心电看洪峰，锯齿跳变分配疯；算子耗时看自身，总时嵌套莫混中！
  ④ 饼图直击木桶短，阿姆达尔抓大端；针对手术下猛药，吞吐翻倍胜万言！
  ⑤ 规范打点清路障，线上排查任翱翔；前置十讲通关毕，千卡集群起宏图！
=================================================================================================

7.2 10 条白板自我检验清单

• Q1：为什么在 torch.profiler.schedule 中必须配置 warmup 阶段？它排除了哪些噪声？
• Q2：请画出 torch.profiler 从 Python 算子到底层 GPU 硬件时间戳寄存器的探针流转示意图。
• Q3：在 Chrome Trace / Perfetto 中，如何快速识别出 GPU 正在处于“饥饿发呆（Starvation）”状态？
• Q4：什么是 with_stack=True？它有什么收益和性能副作用？
• Q5：在 TensorBoard Profiler 中，Device Self Time 与 Device Total Time 的核心区别是什么？
• Q6：如何通过 Profiler 抓出的显存心电图精确定位训练中的 Peak Memory 发生点？
• Q7：为什么说 Amdahl 定律是性能优化的最高法则？请举一个大模型优化中的典型反例。
• Q8：什么是 record_function？它在生产代码中起到了什么组织作用？
• Q9：如果在 TensorBoard 中看到 Tensor Core Utilization: 0%，通常是什么原因导致的？
• Q10：请列出生产环境中一次标准性能体检的五步工作流。

7.3 3 道高阶开放式课后思考题（含极限 Corner Case）

1. 分布式千卡集群 Trace 对齐与网络毛刺定位题：在 1024 卡分布式训练集群中，由于单机 Trace 文件巨大，不可能把所有卡的 Trace 同时导出分析。作为 AI Infra 工程师，你如何设计一套分布式抽样 Profiling 方案（例如只抓 Rank 0、Rank 7 以及边界节点）？如何通过跨机时间戳同步来排查个别慢节点（Straggler）引发的全局 NCCL 阻塞？
2. CUPTI 驱动探针的“测不准效应（Heisenberg Effect）”思考题：当我们在极其微小的算子（耗时 $< 1\ \mu\text{s}$）上开启 with_stack=True 和 profile_memory=True 时，Profiler 自身注入的探针开销可能会让小算子的耗时被虚假放大 3~5 倍，导致原本不是瓶颈的地方被误判为瓶颈。如何通过分层分次开启不同参数来消除这种观察者干扰？
3. 混合精度与算子 Shape 对齐专项排查题：在某些模型中，算法同学将某个线性层的输入维度设为 4093（质数，非 8/16 对齐）。请分析：在 Profiler 中如何通过 record_shapes=True 捕获该算子？该算子在底层会发生什么硬件性能退化（Tensor Core 降级到 CUDA Core 慢速执行）？

8. 📚 参考资料与核心源码指引

1. PyTorch 官方文档与开源项目：
   • PyTorch Profiler 官方教程：pytorch.org/tutorials/recipes/recipes_profiler_recipe.html；
   • PyTorch Kineto 开源项目：github.com/pytorch/kineto —— 深入研读 CPU/GPU 探针事件捕获与对齐 C++ 源码实现；
   • PyTorch TensorBoard 插件：github.com/pytorch/kineto/tree/main/tb_plugin。
2. 权威性能分析工具：
   • Google Perfetto 现代 Trace 分析器：ui.perfetto.dev —— 支持打开百兆超大 JSON 文件的终极利器；
   • NVIDIA CUPTI 官方开发者指南：developer.nvidia.com/cupti。

附录：Appendix A — 大厂硬核高频面试题与白板推导（Interview Drill）

💡 题目一：如何通过 PyTorch Profiler 或 Chrome Trace 判定一个系统是处于 CPU-Bound、GPU-Bound 还是 IO-Bound？

面试官追问：请结合时间线（Timeline）的微观特征，分别描述这三种瓶颈在 Trace 视图中的典型表现与排障路径。

🎯 答题思考路径与标准答案：

1. IO-Bound（数据加载与磁盘瓶颈）：
   • Trace 特征：CPU 线程在每个 Step 开始时出现长达数十/数百毫秒的 DataLoader::next 阻塞；底下 GPU 物理流（CUDA Stream）处于大面积空白空转状态（GPU Starvation），GPU 算力利用率低下；
   • 解法：开启多进程读取 DataLoader(num_workers=8, pin_memory=True)，使用异步流将数据拷贝（H2D）与计算重叠。
2. CPU-Bound / Launch-Bound（主机调度与 Python 发射瓶颈）：
   • Trace 特征：CPU 核心持续高负荷运行，正在逐个发射大量极细微的算子（如逐元素加法、Norm、激活）；GPU 端的每个 Kernel 执行极快（$1\sim 2\ \mu\text{s}$），但 Kernel 之间存在巨大的发射空白间隙（$5\sim 10\ \mu\text{s}$），GPU 在等待 CPU 下发指令；
   • 解法：开启 CUDA Graph 录制重放 将全网指令打包为单发，或使用 Triton / TorchInductor 算子融合 消灭小算子。
3. GPU-Bound（纯算力或显存带宽瓶颈）：
   • Trace 特征：GPU 硬件流被打得满满当当，前后 Kernel 之间严丝合缝（Zero Bubble），但整个 Step 的总时间依然很长；
   • 进一步定位：
     • 若算子为大 GEMM，查看 Tensor Core Utilization 是否达到极限（Compute-Bound）；
     • 若耗时全被 Softmax、LayerNorm 占满，查看算术强度是否处于斜坡区（Memory-Bound），使用 FlashAttention 算子融合消灭 HBM 读写。

💡 题目二：为什么 torch.profiler.schedule 必须配置 warmup 阶段？如果不配置，第一步抓出的 Trace 会包含哪些“假性病灶”？

面试官追问：如果不配置预热，第一步测出来的数值为什么会严重失真？

🎯 答题思考路径与标准答案：

1. CUDA 驱动与上下文冷启动（Context Initialization）：
   在 Step 0，CUDA Driver 需要初次初始化设备上下文，开辟 Primary Context 并加载动态链接库，这一过程通常引入数十毫秒的单次启动开销；
2. PyTorch CachingAllocator 显存池首次扩张：
   在初次执行前向和反向时，PyTorch 用户态显存池为空，必须多次调用极其昂贵且伴随全局同步的系统级 cudaMalloc 向操作系统申请大块显存，导致第一步出现剧烈的显存分配断流；
3. cuBLAS / CUTLASS 算法自动调优（Autotuning）：
   在初次遇到某个特定 Shape 的矩阵乘法时，底层数学库会自动在后台尝试不同的 Tiling 算法并选出最优解，耗时是正常运行的数倍；
4. 结论：配置 warmup=2 可以让系统平稳度过所有的单次冷启动开销，保证后续 active 阶段捕获到的完全是工业稳态下的真实性能。

💡 题目三：生产环境中如何使用 record_function 自定义作用域，并将 Python 业务逻辑与底层 CUDA Kernel 做到无缝关联？

面试官追问：请写出标准代码，并解释为什么 record_function 相比手动计时更具优势？

🎯 答题思考路径与标准答案：

1. 标准代码示例：

   1 2 3 4 5 6 7 8 9 10 11 12 13 14

   from torch.profiler import record_function def run_transformer_layer(layer, hidden_states): # 1. 标记注意力子层作用域 with record_function("## Transformer_Attention_SubLayer ##"): attn_out = layer.attention(layer.norm1(hidden_states)) hidden_states = hidden_states + attn_out # 2. 标记前馈网络子层作用域 with record_function("## Transformer_FFN_SubLayer ##"): ffn_out = layer.ffn(layer.norm2(hidden_states)) hidden_states = hidden_states + ffn_out return hidden_states

2. 核心优势与机制：
   • 时间线树状层级展开（Hierarchical FlameGraph）：record_function 在 CPU 侧创建了一个带作用域的父节点，在该作用域内部发起的所有 C++ ATen 算子及底层下发的 CUDA Kernel 都会被自动归属于该父节点下；
   • 开销极低：进入和离开作用域仅涉及线程局部存储（TLS）中指针的压栈与弹栈，微秒级开销，完全不影响被测逻辑的物理并发。

💡 题目四：在分布式多机多卡训练中，如何进行分布式 Profiling？如何定位由于个别节点掉速引发的全局 ncclKernel 跨机阻塞？

面试官追问：在 128 卡集群中，所有卡的 Trace 显示都卡在 AllReduce 上，如何判断究竟是哪一张卡在拖后腿（Straggler）？

🎯 答题思考路径与标准答案：

1. 分布式 Profiling 采集策略：
   在 DDP 或 Megatron 脚本中，给 on_trace_ready 输出路径加上 rank 区分：

   1 2 3 4

   rank = dist.get_rank() # 仅在关键 Rank 开启采样 (如 Rank 0、Rank 7 及跨机边界节点)，避免海量数据压垮存储 if rank in [0, 1, 7, 8]: handler = torch.profiler.tensorboard_trace_handler(f"./log/trace_rank_{rank}")

2. 定位掉速慢节点（Straggler Detection）的分析绝技：
   • 现象：因为 AllReduce 是全网同步原语，任何一张卡慢，其余 127 张卡必须在通信算子处原地挂起等待；所以在正常卡上，ncclKernel_AllReduce 会显得异常漫长（比如耗时 50ms）；
   • 破案手法：
     1. 对比不同 Rank 的 Trace 时间线；
     2. 慢节点特征：在慢节点（掉速卡）上，进入 AllReduce 之前的前向/反向计算时间明显比其他卡长，但其在 ncclKernel 上的耗时极短（因为它一到，全员立刻同步完成）；
     3. 正常节点特征：前向/反向计算极快完成，但在 ncclKernel 上呈现漫长的等待条；
   • 归因：由此即可 100% 确定掉速的物理机器与网卡编号，排查硬件降频（Thermal Throttling）或 PCIe 传输降级。
