🏛️ 第07讲：PyTorch 异步执行流——CUDA Stream 与 CUDA Graph 原理

主讲人：👓 Ringi（大厂 AI Infrastructure 工程师）
所属模块：Module 00: 性能工程与系统前置
篇章范式：🏛️ 性能工程与系统前置篇（Performance Engineering & System Baseline）
核心导读：在很多刚接触 GPU 编程或大模型训练的同学眼中，代码的执行逻辑总是理所当然地被当作“同步串行”的：Python 解释器读到第 1 行矩阵乘法，GPU 就把第 1 行算完；读到第 2 行激活函数，GPU 再接着算第 2 行。然而，这种朴素的直觉在现代 GPU 计算体系中是彻底错误的！
GPU 本质上是一个独立于 CPU 的极致并发、完全异步的协处理器（Asynchronous Coprocessor）。当你在 Python 中调用 c = torch.matmul(a, b) 时，CPU 仅仅是把一条计算指令装填进硬件队列后就瞬间扬长而去，实际的计算可能要在几十微秒之后才会在 GPU 内部的流式多处理器（SM）上真正运转。这种异步设计赋予了系统极高的并行吞吐，但也带来了重重致命暗礁：为什么用 time.time() 测出的模型耗时只有 0.1 毫秒？为什么随手写一句 print(loss.item()) 就会导致 Serving 吞吐暴跌 70%？为什么在没有调用 tensor.record_stream() 时多流并发会出现静默的数据踩踏（Data Corruption）？为什么在大模型单 Token 生成（Decode）阶段，算力强劲的 H100 显卡有 80% 的时间在饥饿等待 CPU 下发指令？
本讲将带你穿透 Python 运行时与 CUDA 驱动层，手拆 Host-Device 异步流水线、CUDA Stream/Event 硬件调度模型、Launch Overhead 微秒级账本，并彻底掌握大模型推理引擎（如 vLLM、TensorRT-LLM）性能翻倍的终极大杀器——CUDA Graph 录制与重放机制！

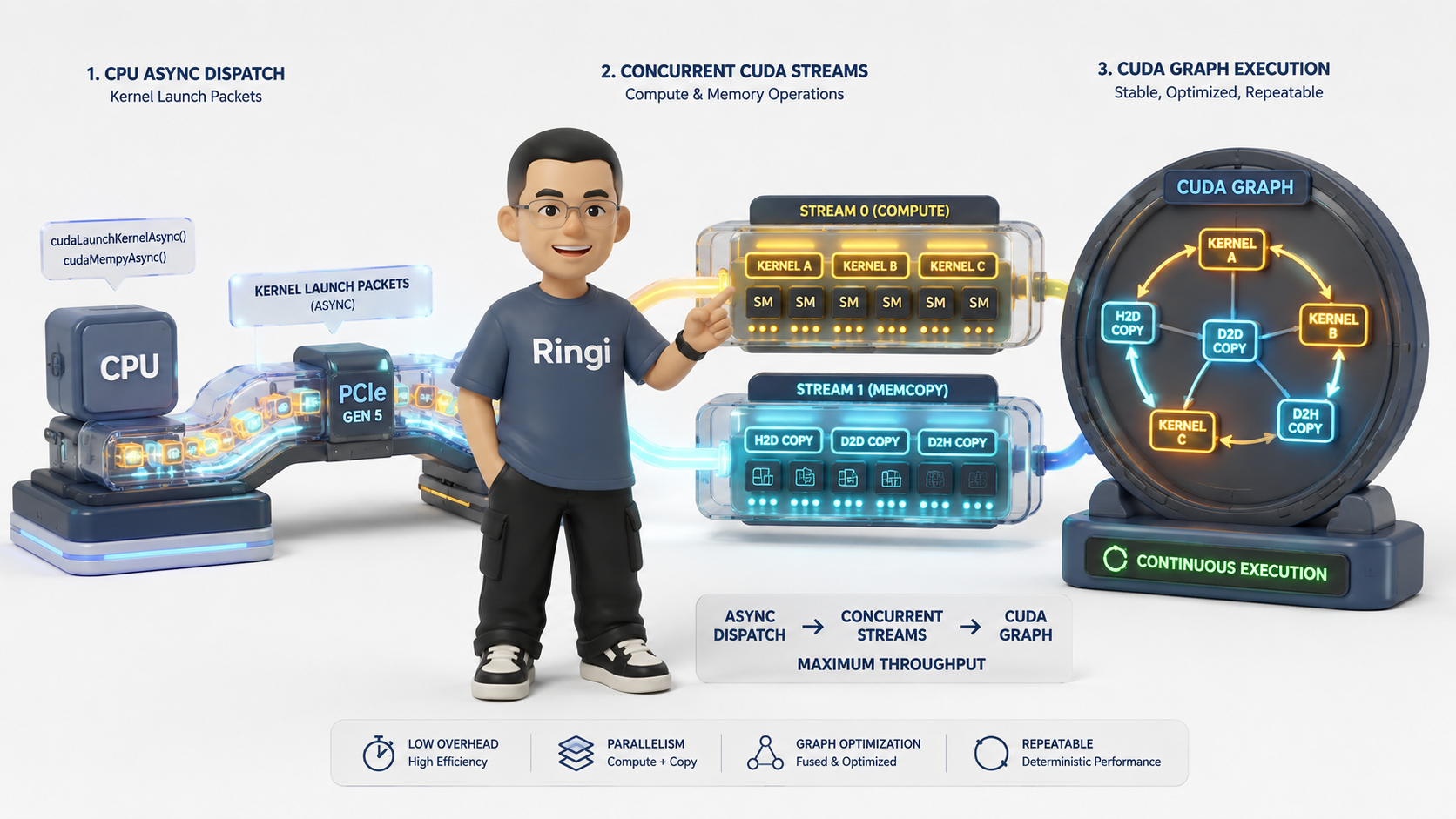

Ringi 导师解构：CUDA 异步执行流与 CUDA Graph 录制重放工坊

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

=================================================================================================
                                   Ringi 3D 架构工坊 · 核心全景
┌───────────────────────────────────────────────────────────────────────────────────────────────┐
│                                                                                               │
│  [Host CPU 侧：指令发射传送带]                                                                │
│  Python 代码 ──► PyTorch Dispatcher ──► CUDA Runtime (cudaLaunchKernel) ──► 驱动 PushBuffer   │
│  (发射耗时 ~5-10 μs)  (极速返回非阻塞)    (排队等待下发)                        │              │
│                                                                                ▼              │
│  ──────────────────────────────────────────────────────────────────────── PCIe 总线 ─────────  │
│                                                                                │              │
│  [Device GPU 侧：硬件队列与执行引擎]                                          ▼              │
│                                                                ┌───────────────────────────┐  │
│  Stream 0 (Compute):  ──► [ GEMM 1 ] ──► [ GEMM 2 ] ──► [Event Record] ──► [ Wait Event ] │  │
│                                                                │                           │  │
│  Stream 1 (Comm/P2P): ──► [ H2D Dma] ──► [ Event Record ] ─────┘                           │  │
│                                                   ▲                                        │  │
│                                                   │ (流间硬件依赖栅栏，CPU 零开销)          │  │
│  ───────────────────────────────────────────────────────────────────────────────────────────  │
│                                                                                               │
│  [CUDA Graph 模式：整图烘焙与单次发射突破 Launch-Bound 瓶颈]                                 │
│  传统模式:  CPU [Launch] ──► GPU [Run] ──► CPU [Launch] ──► GPU [Run] (断断续续，空转严重)    │
│  Graph模式: CPU [Launch 1次] ───────────────────────────────────────────────────────────────► │
│             GPU [ 静态拓扑图内核连续无缝流转: Node1 ──► Node2 ──► Node3 ... ] (算力跑满 95%+)  │
│                                                                                               │
└───────────────────────────────────────────────────────────────────────────────────────────────┘
=================================================================================================

📑 目录导航

0. Ringi 开场：print(time.time()) 测 GPU 时间准吗？

0.1 线上幽灵：time.time() 测出的“0.0001秒前向”弥天大谎

很多刚写 PyTorch 的工程师在做性能评测（Profiling）时，最习惯写出类似下面这样的测速代码：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

import time
import torch

# 假设我们在 A100 上跑一个 7B 参数的大模型前向
x = torch.randn(1, 4096, 4096, device="cuda")
weight = torch.randn(4096, 4096, device="cuda")

t0 = time.time()
# 执行前向计算：大矩阵乘法
y = torch.matmul(x, weight)
t1 = time.time()

print(f"大模型前向耗时: {(t1 - t0) * 1000:.4f} ms")

当你把这段代码在终端里跑起来时，屏幕上打印出来的数字通常会让你惊掉下巴：

1

大模型前向耗时: 0.0238 ms  # (即 23.8 微秒！)

初学者往往欣喜若狂：“天哪！A100 简直神了，算一个 4096 维的大矩阵乘法居然只要 20 多微秒？算力突破天际了！”

作为 AI Infra 工程师，我必须无情地戳破这个美丽的幻想：你测出来的根本不是 GPU 计算时间，而仅仅是 CPU 把这个计算任务装填进任务队列的时间！

在真实的硬件物理世界中，当你执行 y = torch.matmul(x, weight) 时：

  1. CPU 视角：Python 解释器调用 PyTorch C++ ATen 库，打包好 Kernel 参数，调用 CUDA Runtime 的 cudaLaunchKernel API，把一个名为 cutlass_gemm_kernel 的任务丢进 GPU 的硬件指令队列（Hardware Queue）中。做完这件事，CPU 立刻返回，耗时仅约十几微秒；
  2. GPU 视角：此时 GPU 硬件调度器甚至还没来得及把这个 Kernel 分发到具体的 SM（流式多处理器）上！实际的浮点计算可能要在几百微秒之后才刚刚开始运转。

你在代码里用 time.time() 记录的，只是 CPU 发射指令的“动作耗时”。如果你想测出真正的 GPU 耗时，必须在打点前后加入硬件同步栅栏：

1
2
3
4
5
6
7
8

torch.cuda.synchronize()  # 强行阻塞 CPU，等待 GPU 把之前所有的任务彻底算完
t0 = time.time()

y = torch.matmul(x, weight)

torch.cuda.synchronize()  # 再次强行阻塞 CPU，直到这个 GEMM 彻底执行完毕
t1 = time.time()
print(f"真实 GPU 物理耗时: {(t1 - t0) * 1000:.4f} ms")  # 真实输出通常在 1.5 ~ 3.0 ms 左右！

这就是 GPU 编程的基石——CPU-GPU 异步并发模型。

0.2 惨案现场：一个 .item() 打日志让大模型 Serving 吞吐暴跌 70% 的断流悲剧

如果说 time.time() 只是让你在本地测速时产生了幻觉，那么在生产环境中对“异步性”的无知，则会酿成实打实的重大生产事故。

我曾经参与排查过某大厂线上 LLM 推理集群的一个严重 P1 性能退化事故： 算法团队上线了一套基于 TensorRT-LLM 与 vLLM 的大模型在线服务系统。在预发布环境压测时，单卡吞吐量（Throughput）能达到 1800 Tokens/s，但在正式上线部署后，监控大盘显示的吞吐量断崖式暴跌至 520 Tokens/s，暴跌了将近 70%！与此同时，GPU 的计算利用率（GPU Utilization）在 nvidia-smi 中从 95% 跌到了可怜的 30% 左右，呈现出极其诡异的“锯齿状”颠簸。

我们深入火焰图（FlameGraph）与 Nsight Systems 进行微秒级追踪，最终在 Python 业务逻辑层找到了这一行“元凶代码”：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

# ❌ 一行看似无比人畜无害的监控日志打点
def generate_step(self, input_tokens):
    logits = self.model(input_tokens)
    next_token_logits = logits[:, -1, :]

    # 业务同学为了实时监控置信度，顺手加了一句：
    max_prob = torch.softmax(next_token_logits, dim=-1).max().item() # <--- 致命死穴！
    logger.debug(f"Current token max confidence: {max_prob:.4f}")

    next_tokens = torch.argmax(next_token_logits, dim=-1)
    return next_tokens

为什么这一句 .item() 拥有如此恐怖的毁灭力量？

  • .item() 的核心语义是：把 GPU 显存中的单个标量张量，转换成 Python 原生的 float / int 对象并返回给 CPU；
  • 为了让 CPU 拿到这个值，CPU 必须立刻停下手头所有的工作，强行挂起阻塞，向 GPU 发出同步等待请求，等待 GPU 把当前所有的前向 Kernel 全部执行完毕，再通过 PCIe 总线把这 4 个字节从 HBM 拷贝回宿主机 DRAM；
  • 这一停，整条原本流畅运转的“CPU 发射 $\to$ GPU 连续计算”的异步执行流水线被彻底打得粉碎！GPU 在算完这一步后无事可做，只能陷入漫长的饥饿等待（Pipeline Bubble）。

把这行代码删掉（或者改成异步累加日志）后，系统的吞吐量瞬间原地复活，飙升回 1850 Tokens/s！

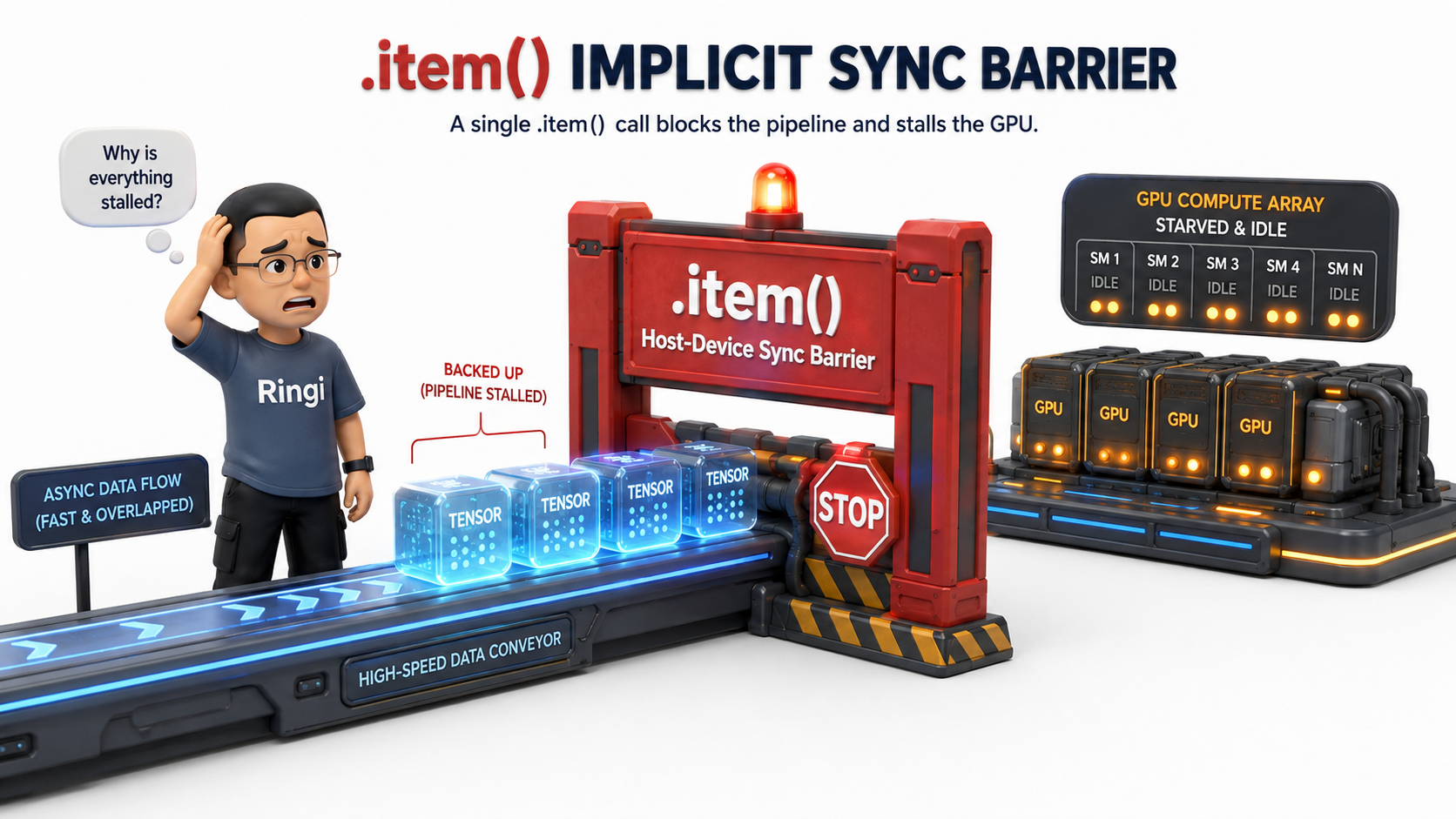

Ringi 核心冲突剧场：.item() 强行断流闸门与流水线大堵塞

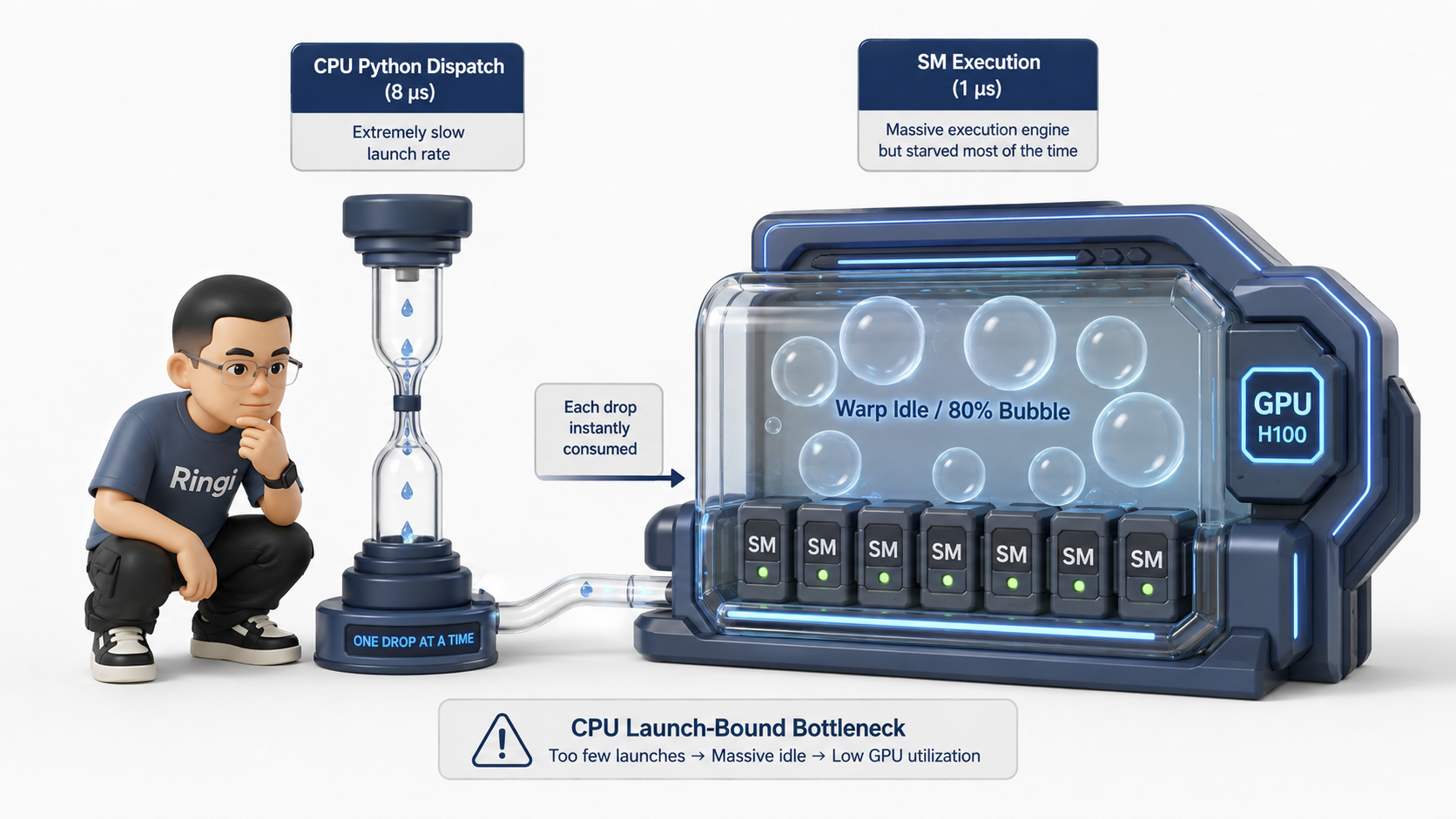

0.3 为什么大模型 Decode 阶段 80% 的时间在等 CPU？

在进入大模型时代后，异步执行流与硬件调度的矛盾变得前所未有的尖锐。

在大语言模型（LLM）的生成阶段（Decode Phase），模型每一步只需要生成 1 个 Token。这意味着：

  • 单个 Token 经过一行 RMSNorm、RoPE 或者小 GEMM 算子时，由于计算量（FLOPs）极小，GPU 的 Tensor Core 只需要 $1 \sim 2\ \mu\text{s}$（微秒） 就能瞬间算完；
  • 然而，CPU 运行 Python 代码、经过 PyTorch Dispatch 路由、最后调用驱动下发这个 Kernel 到 GPU，整个 CPU 发射开销（Launch Overhead）通常需要 $5 \sim 10\ \mu\text{s}$！
1
2
3
4

CPU 发射:  [=== Launch Op 1 (8μs) ===]  [=== Launch Op 2 (8μs) ===]  [=== Launch Op 3 (8μs) ===]
                │                           │                           │
                ▼                           ▼                           ▼
GPU 执行:       [Op1 (1.5μs)] ...气泡(6.5μs)... [Op2 (1.5μs)] ...气泡(6.5μs)... [Op3 (1.5μs)]

看到了吗？GPU 跑 1.5 微秒，就必须停下来在原地发呆 6.5 微秒，苦苦等待 CPU 下发下一个算子！
整个 GPU 算力利用率甚至不足 20%，系统完全被卡在 CPU 发射瓶颈上（Launch-Bound / CPU-Bound）。

为了解决这个大模型推理的致命瓶颈，NVIDIA 联合 PyTorch 推出了革命性的技术——CUDA Graph（图执行模式）。它能够将一整个由几百个小算子组成的复杂神经网络，在 GPU 显存中“录制”成一张静态拓扑图。在重放执行时，CPU 只需要发射 1 次 指令，GPU 就会在片上硬件调度器的驱动下，像一道闪电一样无缝连环触发几百个算子，彻底消灭所有 CPU 气泡！

要真正驾驭这些顶尖的 AI Infra 技术，我们必须从最底层的第一性原理开始，彻底搞懂 CUDA Stream 与 CUDA Graph 的运行逻辑。

1. CPU-GPU 异步执行模型与硬件执行流水线

1.1 Host (CPU) 与 Device (GPU) 的生产者-消费者架构

要理解 GPU 的异步机制，首先要建立正确的物理心智模型。计算机体系结构中，CPU 被称为 Host（宿主机），GPU 被称为 Device（设备）。它们通过高延迟、低带宽的 PCIe 总线（如 PCIe 4.0 x16 单向带宽约 31.5 GB/s，PCIe 5.0 约 63 GB/s）或高速互联通道（如 NVLink-C2C）物理连接。

CPU 和 GPU 之间绝不是“你走一步我跟一步”的紧耦合协同，而是一个标准的 生产者-消费者队列架构（Producer-Consumer Architecture）：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17

┌────────────────────────────────────────────────────────────────────────────────┐
│                           CPU (Host: 生产者)                                   │
│  for op in model.layers:                                                       │
│      op.forward(tensor)  ──► [ PyTorch C++ ATen ] ──► [ CUDA Runtime API ]     │
└──────────────────────────────────────┬─────────────────────────────────────────┘
                                       │ 装填指令 (Push Kernel Descriptors)
                                       ▼
┌────────────────────────────────────────────────────────────────────────────────┐
│                     NVIDIA Driver PushBuffer / Command Queue                   │
│   [ Kernel A Launch ] ──► [ Kernel B Launch ] ──► [ H2D Memcpy ] ──► [ ... ]   │
└──────────────────────────────────────┬─────────────────────────────────────────┘
                                       │ PCIe 传输 / 硬件拉取
                                       ▼
┌────────────────────────────────────────────────────────────────────────────────┐
│                           GPU (Device: 消费者)                                 │
│  [ Hardware Work Distributor / GMU ] ──► 分发 Thread Blocks 到各 SM 核心执行   │
└────────────────────────────────────────────────────────────────────────────────┘
  1. CPU 是生产者（Producer）：CPU 负责解析 Python 代码，分配张量显存元数据，确定算子超参数，并将 Kernel 的执行配置（Grid Dim, Block Dim, 共享内存大小, 参数指针）打包为一条指令描述符，写入驱动维护的 Ring Buffer（环形缓冲区，NVIDIA 称之为 PushBuffer）；
  2. GPU 是消费者（Consumer）：GPU 硬件内部的 工作分发单元（Grid Management Unit, GMU / Work Distributor） 会自主地从硬件队列中拉取任务，一旦发现当前 SM（Streaming Multiprocessor）有空闲的计算资源（寄存器、共享内存、Warp 槽位），就立刻将 Thread Blocks 分发到 SM 上并发执行。

只要 PushBuffer 中有积压的任务，CPU 和 GPU 就可以完全并行运转：CPU 正在疯狂地发射第 100 个算子，而 GPU 刚刚开始执行第 5 个算子。两者之间存在巨大的“时间流水线重叠（Pipeline Overlap）”。

1.2 驱动层指令队列（PushBuffer / Command Queue）与硬件工作分发器（Work Distributor）

让我们在显微镜下看看一个 torch.matmul(A, B) 是如何在 C++ 与驱动层流转的：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

// 伪代码：PyTorch 底层调用 CUDA Kernel 的核心链路
void launch_matmul_kernel(at::Tensor A, at::Tensor B, at::Tensor C, cudaStream_t stream) {
    // 1. 从 Tensor 对象中提取物理显存指针 (Device Pointer)
    void* d_A = A.data_ptr();
    void* d_B = B.data_ptr();
    void* d_C = C.data_ptr();

    // 2. 配置 CUDA 线程网格与块维度
    dim3 grid(M / 128, N / 128);
    dim3 block(128, 1);

    // 3. 调用 CUDA Runtime API 下发
    // 注意：cudaLaunchKernel 是纯异步的，它只把指令写入 Stream 对应的 PushBuffer 中就返回了！
    cudaError_t err = cudaLaunchKernel(
        (const void*)gemm_kernel_ptr,
        grid, block,
        args_array,
        shared_mem_size,
        stream
    );

    // 4. 函数瞬间退出，CPU 线程继续往下执行下一行 Python 代码
}

在操作系统与驱动层面：

  • NVIDIA 驱动在 Host 内存中开辟了一段特殊的锁页内存作为 PushBuffer；
  • cudaLaunchKernel 实际上只是在 PushBuffer 的末尾追加了几十个字节的命令包（Command Packet），并更新写指针；
  • GPU 内部的 DMA Copy Engine 或 Host Interface (HIF) 通过 PCIe 持续轮询或通过 Doorbell 寄存器感知到新指令，将命令拉取到 GPU 片上的 GMU（Grid Management Unit）；
  • 因此，cudaLaunchKernel 的耗时完全取决于 CPU 打包这几十个字节的速度，而与这个 Kernel 在 GPU 上究竟要算 1 毫秒还是 10 秒钟没有任何物理关联！

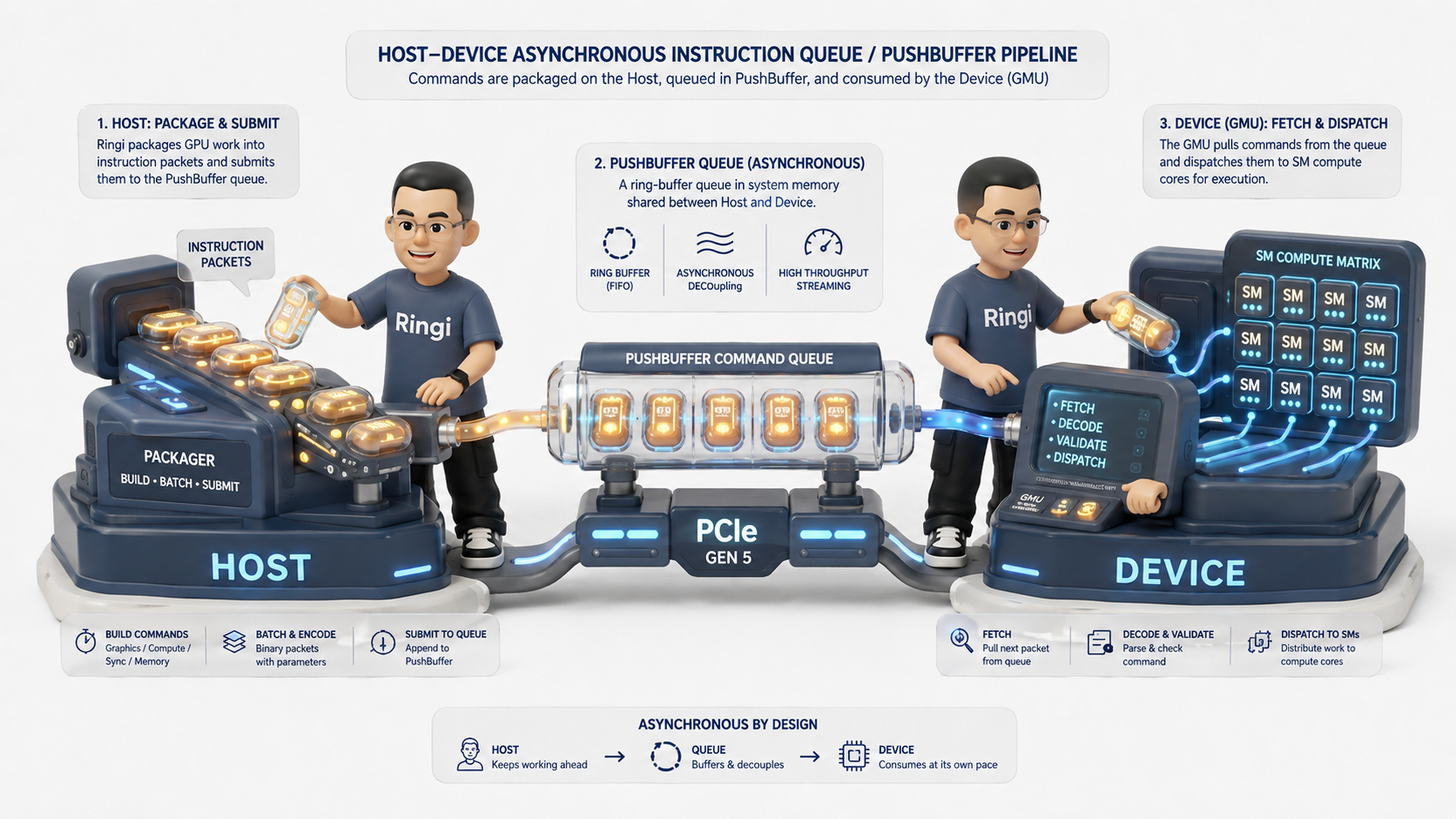

Ringi 流程工坊：Host 生产者与 Device 消费者 PushBuffer 指令流水线

1.3 隐式同步（Implicit Synchronization）大起底：哪些操作在悄悄打碎你的流水线？

既然异步能让 GPU 跑得飞快，那么什么时候流水线会被强制叫停？
在 PyTorch 开发中，存在大量隐蔽的 隐式同步点（Implicit Synchronization Points）。一旦触发隐式同步，CPU 就会被死死卡住，直到 GPU 完成当前队列中的所有任务。

以下是 AI Infra 工程师必须倒背如流的 7 大隐式同步暗礁：

触发操作典型代码示例物理底层行为性能破坏等级
1. 标量提取 (Scalar Extraction)tensor.item(), tensor.tolist()CPU 必须等待 GPU 计算完成，并将显存数值通过 PCIe 拷贝回 CPU DRAM 构造 Python 标量🔴 致命 (P0 级灾难)
2. 控制流断言与打印print(tensor), if (loss < 0.01):打印和条件判断依赖具体数值，CPU 强行阻塞等待 GPU 结果🔴 致命 (P0 级灾难)
3. 动态掩码与数据过滤tensor.nonzero(), x[x > 0]输出张量的 Shape 依赖 GPU 内部的计算结果（非固定 Shape），CPU 必须同步以获知输出张量的内存大小🔴 致命 (P0 级灾难)
4. 同步内存拷贝tensor.cpu(), cudaMemcpy(..., cudaMemcpyDeviceToHost)宿主机同步等待数据从 HBM 传输到 Host 内存完成🟠 严重 (破坏重叠)
5. 显存池紧急同步torch.cuda.empty_cache()强制清空 CUDACachingAllocator 缓存池，阻塞所有 Stream 上的任务以进行显存垃圾回收与内存碎片整理🔴 致命 (严禁在训练循环中调用)
6. 跨流同步调用torch.cuda.synchronize(), stream.synchronize()显式要求 CPU 挂起，直到指定 Stream 或整张卡所有 Stream 全部清空🟡 可控 (仅限性能测试/收尾)
7. 默认流的隐式屏障在 Legacy Default Stream 上执行某些内存拷贝操作默认流会隐式与整张卡上的所有其他 Stream 进行双向同步（详细机理见下文）🟠 严重 (并发失效)

[!CAUTION] 线上黄金准则：在训练的 train_step() 或推理的 decode_step() 核心热路径（Hot Path）中，绝对严禁出现 .item()、print(tensor)、x.nonzero() 和 torch.cuda.empty_cache()！任何监控指标必须在 GPU 内部累加（如维护一个 Tensor 并在每 100 个 Step 才统一步伐同步一次），或者完全异步丢入专门的日志队列中。

1.4 Mermaid 拓扑图：CPU 异步发射与 GPU 流水线时序分解

下面的 Mermaid 序列图清晰地展示了“异步执行”与“隐式同步断流”在时间轴上的巨大反差：

sequenceDiagram autonumber participant Python as Host (CPU 线程) participant Driver as CUDA Driver PushBuffer participant GPU as Device (GPU 执行引擎) Note over Python, GPU: 🟢 阶段一：完美的异步流水线 (CPU 极速发射，GPU 持续满载) Python->>Driver: 1. Launch GEMM 1 (耗时 5μs, 瞬间返回) Python->>Driver: 2. Launch ReLU (耗时 5μs, 瞬间返回) Python->>Driver: 3. Launch GEMM 2 (耗时 5μs, 瞬间返回) Driver->>GPU: GPU 拉取 GEMM 1 并开始在 SM 上计算 Driver->>GPU: GPU 紧接着执行 ReLU Driver->>GPU: GPU 紧接着执行 GEMM 2 Note over Python, GPU: 🔴 阶段二：隐式同步引发的流水线灾难 (.item() 强行断流) Python->>Driver: 4. 调用 loss.item() Note over Python: CPU 强制挂起阻塞 (Blocking Waiting...) Driver->>GPU: 等待 GPU 完成 GEMM 2 并将 4 字节数据 D2H 传回 GPU-->>Python: 数据传输完成，唤醒 CPU 线程 (等待耗时 2000μs!) Note over GPU: ⚠️ GPU 队列排空，硬件进入饥饿空转 (Warp Idle Bubble) Python->>Driver: 5. 终于开始 Launch 下一个 Batch 的 GEMM 1 Driver->>GPU: GPU 重新冷启动拉取指令执行

2. CUDA Stream（流）底层机制与多流并发

2.1 什么是 CUDA Stream？软硬件映射与队列行为

如果说 GPU 是一条由上百个车间（SM）组成的超级工厂，那么 CUDA Stream（流） 就是通往工厂内部的 流水线传送带。

  • 定义：一个 CUDA Stream 是一个由 GPU 按照严格的 FIFO（先进先出，First-In-First-Out） 顺序执行的操作（Kernel 启动、内存拷贝、Event 记录）序列；
  • 同流严格串行：同一个 Stream 内部的两个 Kernel（例如 Kernel A 和 Kernel B），GPU 保证 Kernel B 绝对不会在 Kernel A 彻底执行完之前开始执行；
  • 异流并发重叠：不同 Stream 中的操作在逻辑上是完全独立的。如果 GPU 的硬件资源（SM、DMA 引擎）充足，Stream 1 中的 Kernel 和 Stream 2 中的 Kernel 可以在物理上同时在不同的 SM 上并发运行！
1
2
3
4

Stream 1 (Compute):  ──► [ Kernel A (SM 0~39) ] ──► [ Kernel B (SM 0~79) ] ──►
                              ▲ 并发执行 (Overlap)
                              ▼
Stream 2 (Transfer): ──► [ H2D DMA Copy Engine ] ──► [ Kernel C (SM 40~79) ] ──►

2.2 默认流的双重面孔：Legacy Default Stream 与 Per-Thread Default Stream (PTDS)

在 PyTorch 中，如果你没有显式创建 torch.cuda.Stream，所有的 GPU 操作都会默认被发射到 Default Stream（默认流，也称 0 轴流） 上。

然而，在底层 CUDA 架构中，默认流存在两种截然不同的物理行为模式，这是无数多流并发程序的“万恶之源”：

① Legacy Default Stream（旧式默认流，全局互斥屏障）

在默认编译配置下，CUDA 的默认流具有全局的 隐式同步（Implicit Serialization） 特性：

  • 当一个操作在 Legacy Default Stream 上执行时，它会等待当前设备上所有其他 Stream 中的所有操作全部完成，才开始执行；
  • 当 Legacy Default Stream 上的操作正在执行时，所有其他 Stream 中的新操作都必须原地等待，直到默认流上的操作彻底完成！
  • 结论：Legacy Default Stream 就像一把全局大锁（Global Barrier），会彻底摧毁任何跨流并发优化的努力！

② Per-Thread Default Stream (PTDS，每个 CPU 线程私有的独立默认流)

为了解决 Legacy Default Stream 的全局互斥问题，CUDA 引入了 PTDS 机制（在编译时加上 --default-stream per-thread 或在 PyTorch 中使用独立流）：

  • 每个 Host CPU 线程拥有自己独立的默认流；
  • 该默认流被视作一个普通的非阻塞流，不会再与其它线程或自定义流发生全局互斥。
graph TD subgraph Legacy_Mode ["Legacy Default Stream 模式: 全局大锁"] S1[Stream 1 运行中] -->|阻断| LDS[Legacy Default Stream 插入任务] S2[Stream 2 运行中] -->|阻断| LDS LDS -->|必须等其全部结束| RESUME[其他 Stream 才能继续] end subgraph PTDS_Mode ["Modern / PTDS 模式: 彼此解耦"] PS1[Stream 1 自由运行] PS2[Stream 2 自由运行] PDS[Per-Thread Stream 自由运行] end

2.3 自定义流、非阻塞流与优先级流（Priority Streams）

在 PyTorch 中，创建和管理自定义流非常优雅：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

import torch

# 1. 创建普通自定义流 (Non-blocking by default in PyTorch)
s1 = torch.cuda.Stream()
s2 = torch.cuda.Stream()

# 2. 创建高优先级流 (Priority Stream: 数字越小/越负，优先级越高)
# 常用场景：在分布式训练中，通信流或关键路径上的梯度同步设置为高优先级！
high_pri_stream = torch.cuda.Stream(priority=-1)
low_pri_stream = torch.cuda.Stream(priority=0)

# 查看当前流的优先级范围
low_p, high_p = torch.cuda.Stream.priority_range()
print(f"CUDA Stream 优先级范围: 最低={low_p}, 最高={high_p}")  # 输出如: 0, -1

# 3. 在指定流上下文中执行操作
with torch.cuda.stream(s1):
    # 下发的操作全部进入 s1 流队列
    a = torch.randn(2048, 2048, device="cuda")
    b = torch.matmul(a, a)

with torch.cuda.stream(s2):
    # 下发的操作全部进入 s2 流队列，与 s1 并发执行！
    c = torch.randn(2048, 2048, device="cuda")
    d = torch.matmul(c, c)

2.4 多流并发的物理条件：SM 算力、寄存器与共享内存的硬件竞争

很多初学者容易产生一个误解：“只要我开了 10 个 CUDA Stream，GPU 速度就能提升 10 倍！”
这显然违背了物理常识。多流并发（Concurrent Kernels）是有非常苛刻的硬件物理前提的：

  1. GPU 硬件资源剩余：
    • 现代 GPU（如 NVIDIA A100 有 108 个 SM，H100 有 132 个 SM）；
    • 如果 Stream 1 里的 Kernel A 是一个大矩阵乘法（GEMM），它的 Grid 配置了 10000 个 Thread Blocks，每个 Block 吃满了 256 个线程与大量的寄存器/共享内存，那么 Kernel A 一个算子就会把 GPU 所有的 108 个 SM 彻底占满（100% SM Occupancy）；
    • 此时，即便 Stream 2 里面有 Kernel B，GPU 的硬件工作分发器（GMU）也没有任何多余的 SM 资源分给 Kernel B，Kernel B 只能在硬件队列里苦苦排队。此时多流并发完全退化为串行执行！
  2. 只有在以下场景下，多流并发才能产生巨大的物理加速：
    • 小算子并发（Small Kernels）：每个 Kernel 只需要 4~8 个 Block，单算子无法吃满 100+ 个 SM，多个 Stream 的小算子拼装在一起填满整张 GPU；
    • 异构引擎重叠（Heterogeneous Engine Overlap）：计算使用 SM 计算引擎，而数据搬运使用 DMA 拷贝引擎（Copy Engine）。两者在硬件电路上是完全物理隔离的，可以达到 100% 完美的理论重叠！

2.5 经典并发范式 1：计算与数据传输重叠（Compute & H2D/D2H 3 级流水线）

在海量数据加载或大模型推理中，将 Host 内存中的数据搬运到 GPU（Host-to-Device, H2D）往往需要走 PCIe 总线。如果每次都是“传一个 Batch，算一个 Batch”，PCIe 传输时间就会成为严重的系统瓶颈。

利用多 Stream 构建 3 级流水线（Triple-Buffering Pipeline），可以彻底将 PCIe 传输时间隐藏在 GPU 计算时间之后：

1
2
3
4

时间轴 ──►
Stream 1 (H2D 拷贝):  [ Batch 0 传输 ] [ Batch 1 传输 ] [ Batch 2 传输 ] [ Batch 3 传输 ]
Stream 2 (GPU 计算):                  [ Batch 0 计算 ] [ Batch 1 计算 ] [ Batch 2 计算 ]
Stream 3 (D2H 拷回):                                  [ Batch 0 拷回 ] [ Batch 1 拷回 ]

[!IMPORTANT] 锁页内存（Pinned Memory / Page-locked Memory）铁律：
要实现 H2D / D2H 数据传输与 GPU 计算的真正异步重叠，Host 端 Tensor 必须位于锁页内存中（即使用 torch.empty(..., pin_memory=True) 或 tensor.pin_memory()），并且在传输时显式传入 non_blocking=True：

1
2
3

# 必须使用 pin_memory=True 和 non_blocking=True 才能触发纯异步 DMA 传输！
host_tensor_pinned = torch.randn(1024, 1024, pin_memory=True)
gpu_tensor = host_tensor_pinned.to(device="cuda", non_blocking=True)

如果没有锁定内存，操作系统的虚拟内存系统可能会发生分页置换，CUDA 驱动为了防止内存页被操作系统悄悄移动，必须在底层强制退化为同步阻塞拷贝！

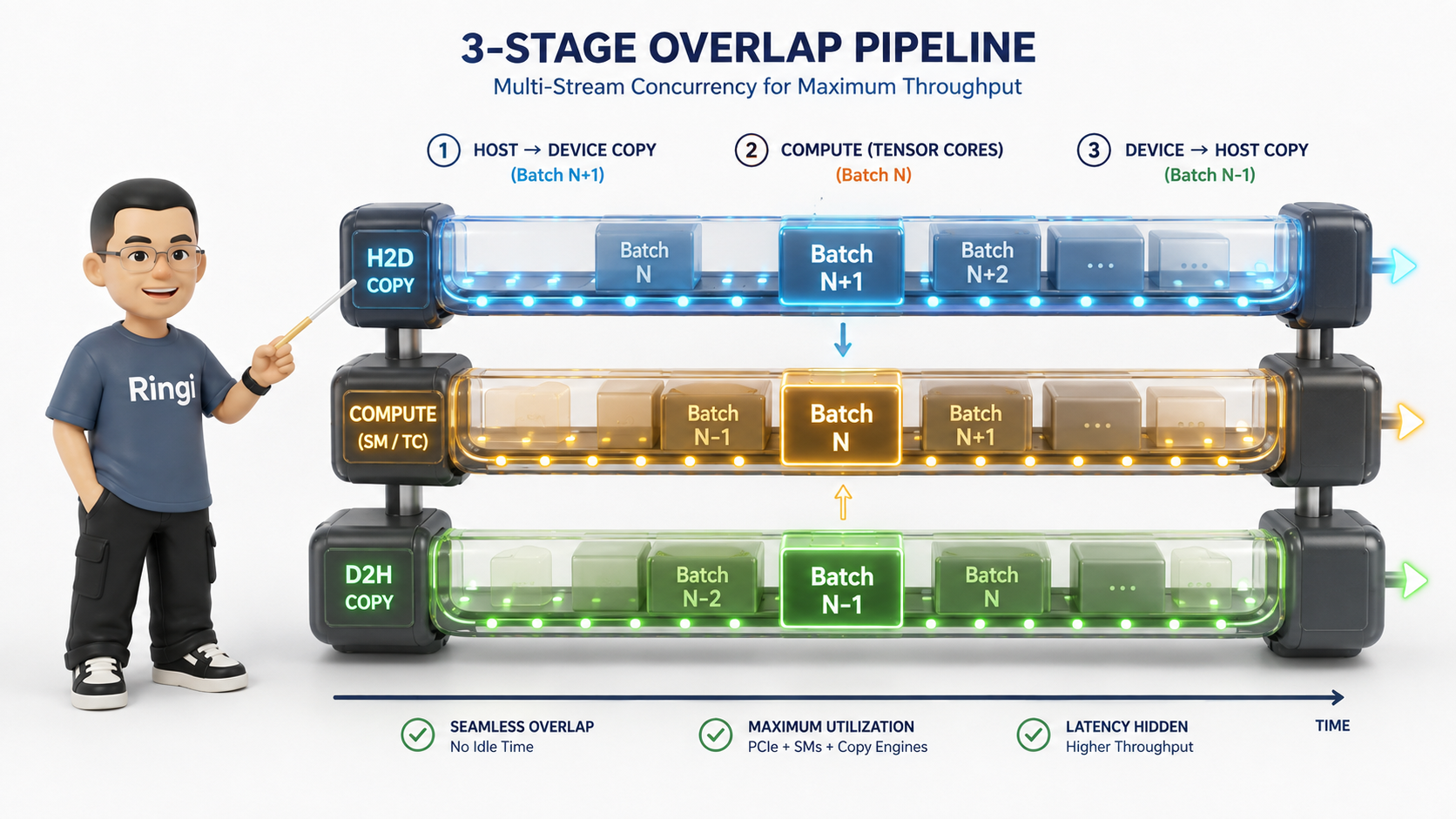

Ringi 流程工坊：三轨并行 H2D/Compute/D2H 3 级流水线重叠

2.6 经典并发范式 2：分布式训练中的计算与通信重叠（NCCL Stream 与 Compute Stream）

在分布式数据并行（DDP）或张量并行（TP）中，多卡之间的集合通信（如 AllReduce、AllGather、ReduceScatter）是通过底层的 NCCL 库 完成的。

  • NCCL 独立通信流：PyTorch 在后台会为 NCCL 通信专门创建独立的 nccl_stream；
  • 计算流与通信流双流重叠：
    • 在反向传播（Backward）计算时，当最后一层的梯度计算完毕，PyTorch 立即将该梯度的 AllReduce 任务发射到 nccl_stream 上；
    • 与此同时，默认的 compute_stream 不需要等待通信结束，而是立刻马不停蹄地继续向前计算倒数第二层、倒数第三层的梯度！
    • 这种跨流重叠机制（DDP Gradient Bucketing & Overlap）将跨节点的网络通信耗时完美地掩盖在反向求导的计算之中。
gantt title DDP 反向传播中的计算与通信双流重叠时序 dateFormat X axisFormat %s section Compute Stream (主计算流) Layer 4 Backward GEMM :active, c1, 0, 10 Layer 3 Backward GEMM :active, c2, 10, 20 Layer 2 Backward GEMM :active, c3, 20, 30 Layer 1 Backward GEMM :active, c4, 30, 40 section NCCL Stream (通信流) Layer 4 Grad AllReduce :crit, n1, 10, 25 Layer 3 Grad AllReduce :crit, n2, 25, 40 Layer 2 Grad AllReduce :crit, n3, 40, 55

3. CUDA Event（事件）与流间依赖同步 DAG

3.1 什么是 CUDA Event？GPU 指令流中的“时间戳与栅栏”

当我们在一个多流并发的复杂系统中运转时，不同 Stream 之间的执行速度是不确定的。如果 Stream 2 里的计算必须依赖 Stream 1 传输过来的数据，我们该如何协调它们？

答案就是 CUDA Event（事件）。

  • 物理本质：CUDA Event 是插入在 CUDA Stream 任务队列中的一个特殊的 状态同步标记（Synchronization Marker）；
  • 硬件记录：当 GPU 执行引擎在 Stream 队列中扫描并执行到该 Event 时，GPU 会在硬件层面将该 Event 标记为“已就绪（Completed / Signaled）”，并记录下当前的硬件时钟戳（Hardware Timestamp）。
1
2
3
4

Stream 1:  ──► [ Kernel A ] ──► [ Record Event E1 ] ──► [ Kernel B ] ──►
                                       │
                                       ▼ (硬件信号广播: E1 is Ready!)
Stream 2:  ──► [ Other Work ] ─► [ Wait Event E1 ] ──► [ Kernel C (安全消费 A 的输出) ]

3.2 高精度 GPU 性能打点：torch.cuda.Event 的底层原理与纳秒级时钟

在第 0 节中我们讲过，绝对不能用 Python 的 time.time() 测 GPU。在 AI Infra 领域，精准测量 GPU 硬件物理执行耗时的唯一官方标准做法就是使用 torch.cuda.Event：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22

import torch

# 创建两个计时用的 Event (enable_timing=True)
start_event = torch.cuda.Event(enable_timing=True)
end_event = torch.cuda.Event(enable_timing=True)

# 1. 在当前 Stream 中插入起始标记
start_event.record()

# 2. 执行待测 GPU 算子
x = torch.randn(4096, 4096, device="cuda")
y = torch.matmul(x, x)

# 3. 在当前 Stream 中插入结束标记
end_event.record()

# 4. 等待 end_event 被 GPU 真正执行完成 (阻塞 CPU 以读取硬件计时器)
end_event.synchronize()

# 5. 计算两个硬件事件之间的物理耗时 (单位: 毫秒 ms，精度可达 0.5 微秒！)
elapsed_ms = start_event.elapsed_time(end_event)
print(f"GPU 硬件真实耗时: {elapsed_ms:.4f} ms")

elapsed_time() 的底层原理是：GPU 硬件在执行到 start_event 和 end_event 时，直接读取了 GPU 片上高精度计数器（Timestamp Register）的差值，彻底排除了 CPU 调度抖动、Python 解释器延迟和 PCIe 通信排队的干扰！

3.3 流间同步的两大流派：GPU 端无感等待 vs CPU 端硬同步

在多流协同开发中，同步有两个层级，理解它们的差异是衡量一个工程师是否入门的关键：

① CPU 端硬同步：event.synchronize() / stream.synchronize()

  • 机制：CPU 线程直接挂起，主动进入睡眠或自旋状态，直到 GPU 汇报该 Event 已经完成；
  • 缺点：打碎 CPU 异步发射流水线，CPU 无法继续干别的事；
  • 使用场景：只在测速打点、Step 收尾或退出程序时使用。

② GPU 端无感等待：stream.wait_event(event)

  • 机制：CPU 毫秒不挂，瞬间返回！ CPU 只是在目标 Stream 的指令队列中塞入了一条“等待指令”；
  • 底层硬件行为：GPU 硬件在执行目标 Stream 时，发现前面有个 wait_event 栅栏，GPU 硬件调度器会自主挂起该 Stream 的后续执行，直到侦测到指定的 Event 变为 Signaled 状态，才自动放行！
  • 优点：CPU 零开销，流水线完全不中断！
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17

# 示例：优雅的跨流 GPU 端硬件无感依赖同步
s_copy = torch.cuda.Stream()
s_compute = torch.cuda.Stream()
ready_event = torch.cuda.Event()

# 1. 在拷贝流中异步传输数据
with torch.cuda.stream(s_copy):
    d_input = h_input.to(device="cuda", non_blocking=True)
    # 插入事件：标记数据拷贝完成
    ready_event.record(s_copy)

# 2. 在计算流中等待拷贝完成，然后执行计算
with torch.cuda.stream(s_compute):
    # 核心：让 s_compute 流在 GPU 硬件层等待 ready_event，CPU 瞬间跳过！
    s_compute.wait_event(ready_event)
    # 此时安全地消费 d_input，硬件保证此时拷贝已经彻底就绪！
    output = model(d_input)

3.4 显存安全的终极暗礁：tensor.record_stream(stream) 的底层原理与显存池污染惨案

现在，我们要揭开 PyTorch 多流并发中最深奥、最凶残、也是大厂面试最爱考的一个底层暗礁：tensor.record_stream()。

惨案复现：看似天衣无缝的多流代码

请看下面这段看似极其规范的多流并行代码，你能找出其中的致命 Bug 吗？

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

# ❌ 一个会引发静默数据踩踏（Silent Data Corruption）的恶性 Bug
def background_worker(data_stream):
    # 在主线程创建了一个张量
    x = torch.randn(1024, 1024, device="cuda")

    # 将 x 丢给后台流进行异步重度计算
    with torch.cuda.stream(data_stream):
        # 异步计算结果
        result = heavy_compute(x)

    # 函数退出：局部变量 x 离开了作用域，Python 引用计数归零！
    return result

如果你运行这段代码，系统不会报错，但你的模型输出可能会莫名其妙变成 NaN，或者推理结果完全错乱！

凶案微观剖析：PyTorch CUDACachingAllocator 显存池的工作机制

  1. 张量销毁与显存归还：当 Python 变量 x 离开作用域时，Python 的垃圾回收器立即调用 C++ 析构函数，将 x 占用的显存块归还给 PyTorch 的 显存分配器（CUDACachingAllocator）；
  2. 显存池的流绑定假设：CUDACachingAllocator 默认假定：“这个张量是在主流（Default Stream）创建的，现在既然引用计数为 0，说明主流已经不再需要它了，我可以立刻把它重新分配给其他张量复用！”
  3. 静默数据踩踏（Data Corruption）：
    • 此时，后台流 data_stream 实际上还在慢吞吞地读取 x 原本所在的显存物理地址；
    • 可是主线程继续往下走，又创建了一个新的张量 y = torch.zeros(1024, 1024, device="cuda")；
    • 显存分配器直接把刚刚“释放”的 x 的显存地址分给了 y，并执行清零！
    • 后台流 heavy_compute 读到的数据瞬间被 y 彻底覆盖篡改！
sequenceDiagram autonumber participant Main as Main Stream (主流) participant Alloc as CUDACachingAllocator (显存池) participant BG as Background Stream (后台流) Main->>Alloc: 1. 申请显存块 P (创建张量 x) Main->>BG: 2. 把张量 x 派发给后台流计算 heavy_compute(x) Note over Main: 3. 变量 x 离开作用域，Python 析构张量 Main->>Alloc: 4. 归还显存块 P (显存池认为 P 已空闲!) Main->>Alloc: 5. 主流申请新张量 y ──► 显存池把块 P 重新分配给 y! Main->>Alloc: 6. 主流向块 P 写入数据 (清零或覆盖) Note over BG: 7. 💥 灾难发生! 后台流正在读取块 P 进行计算，读到了被污染的垃圾数据!

救命稻草：tensor.record_stream(stream)

解决这个惨案的唯一正确方法，是在把张量交给非创建流时，显式调用 record_stream()：

1
2
3
4
5

# ✅ 正确写法：告知显存分配器该张量正在被其他流消费
with torch.cuda.stream(data_stream):
    # 核心：给张量 x 打上后台流的生命周期标记！
    x.record_stream(data_stream)
    result = heavy_compute(x)

record_stream 的底层物理机制：
它在 C++ TensorImpl 内部向该显存块附加了一个 CUDA Event。显存分配器即便看到 Python 端的张量被析构了，也会强制等待该 Event 在后台流中被完全执行完毕后，才允许将这块物理显存重新分给其他人！彻底终结了数据踩踏的可能！

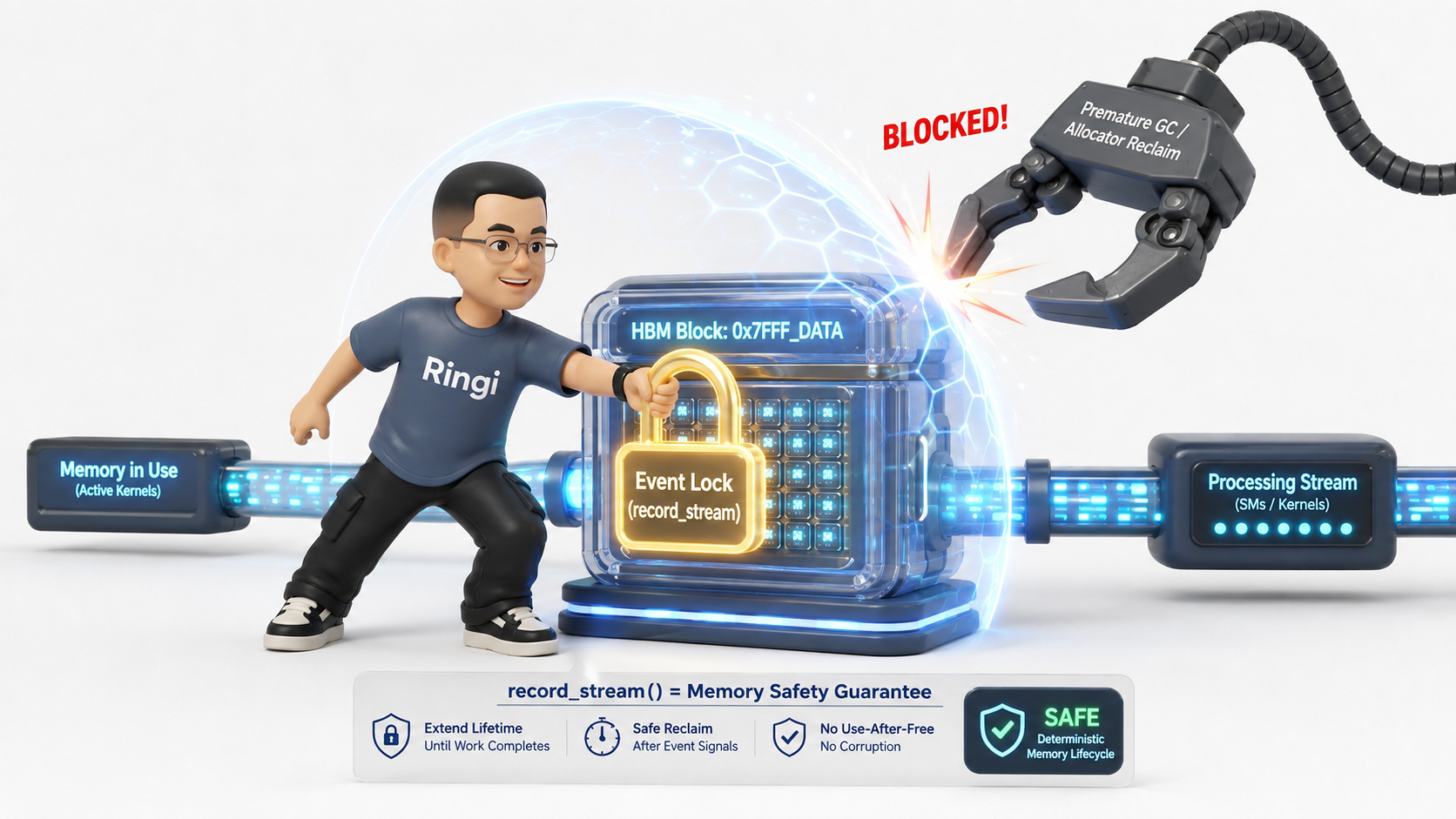

Ringi 核心动作小剧场：record_stream 显存保险锁与防踩踏卫士

4. CPU Launch Overhead 瓶颈与小算子困境

4.1 微秒级时间账本：单个 Kernel 启动开销究竟耗时多久？

在进入 CUDA Graph 之前，我们必须给 CPU 下发一个算子的全过程算一笔精准的“微秒级时间账本”。

当你在 Python 里调用一次简单的加法 c = a + b 时，底层经历的完整路径如下：

1
2
3
4
5
6
7
8

┌────────────────────────────────────────────────────────────────────────────────┐
│ 1. Python 解释器执行 (Bytecode Eval, Argument Parsing):       ~ 1.5 - 3.0 μs  │
│ 2. PyTorch Dispatcher (动态类型检查, 自动求导追踪, 设备分发):   ~ 1.0 - 2.5 μs  │
│ 3. ATen C++ Operator Wrapper (张量元数据构造, Stride 检查):   ~ 0.5 - 1.0 μs  │
│ 4. CUDA Driver / Runtime API (cudaLaunchKernel 参数打包):     ~ 2.0 - 4.0 μs  │
│ ─────────────────────────────────────────────────────────────────────────────  │
│ 🔥 单个 Kernel 的 CPU 发射总耗时 (CPU Launch Overhead):        ~ 5.0 - 10.5 μs │
└────────────────────────────────────────────────────────────────────────────────┘

也就是说，哪怕你的 GPU 算子只做一次 1 + 1 的计算，CPU 也要雷打不动地消耗至少 $5 \sim 10\ \mu\text{s}$ 的时间才能把它发射出去！

4.2 Decode 阶段的“算力饥饿”：为什么 70B 模型单 Token 生成时 GPU 在大量空转？

在大模型分布式训练或 Prefill 阶段（长文本 Prompt 输入），由于 Batch Size 很大且序列很长，一个 GEMM 算子通常包含数十亿次浮点运算，GPU 在 SM 上需要计算 几百微秒到数毫秒。此时，CPU 的 $8\ \mu\text{s}$ 发射开销相比于 GPU 的计算时间完全可以忽略不计（计算完全隐藏了发射延迟）。

但在 LLM Decode 阶段（单 Token 自回归生成），情况发生了 180 度大反转：

  • 假设我们在 8 卡 H100 上运行 LLaMA-70B，每一步生成 1 个 Token（Batch Size = 1）；
  • 一个 Transformer Block 包含大约 15~20 个小 Kernel（RMSNorm、QKV Proj、RoPE Embedding、Attention Decode、SwiGLU 激活、Residual Add、AllReduce）；
  • 80 层 Transformer Block 总计包含约 $80 \times 18 = 1440$ 个 Kernel！

让我们手算一下这 1440 个 Kernel 的时间账本：

  1. GPU 实际物理计算时间：
    • 在 H100 强悍的带宽和算力下，每个小算子的实际执行时间只有 $0.5 \sim 2\ \mu\text{s}$；
    • 1440 个 Kernel 的 GPU 纯计算时间总计：$1440 \times 1.2\ \mu\text{s} \approx \mathbf{1.728\text{ ms}}$；
  2. CPU 串行发射总耗时：
    • 每次发射平均消耗 $7\ \mu\text{s}$；
    • 1440 个 Kernel 的 CPU 发射时间总计：$1440 \times 7\ \mu\text{s} \approx \mathbf{10.08\text{ ms}}$！
1
2
3

CPU 发射速度远远跟不上 GPU 的吞吐速度！
总时延 = 10.08 ms (被 CPU 活活卡死！)
GPU 算力利用率 = 1.728 ms / 10.08 ms ≈ 17.1% !

整整 82.9% 的时间，GPU 的 132 个 SM 核心全部处于完全静止的空转状态（Idle Bubbles）！

Ringi 核心冲突剧场：慢吞吞的 CPU 滴漏 vs 饥饿发呆的 GPU 巨兽

4.3 为什么算子融合（Kernel Fusion）不能解决一切问题？

有人会问：“Ringi，我们之前学过算子融合（如 FlashAttention 或 Triton 手写融合算子），把 RMSNorm + RoPE + GEMM 融合成一个大 Kernel 不就行了吗？”

算子融合确实是极其重要的优化手段，但它无法彻底消灭 Launch Overhead：

  1. 工程极限：跨越不同数学特征的算子（例如带跨卡通信的 AllReduce、带复杂显存布局的 Attention 与 FFN 矩阵乘）在物理上无法全部融合成单个 Kernel；
  2. 残余碎片：即便经过高度融合，单层 Transformer 依然会残留 5~8 个独立的 Kernel。全网 80 层依然有几百个 Kernel，CPU 发射瓶颈依旧无法根除。

要想彻底打破这个物理枷锁，必须改变 GPU 的执行范式——从“指令解释模式”跨越到“图编译执行模式”。

5. CUDA Graph（图执行模式）录制与重放原理

5.1 从“逐个下发解释执行”到“预编译静态执行图”的第一性原理变革

为了彻底根除 CPU Launch Overhead，NVIDIA 在 CUDA 10 中正式引入了 CUDA Graph 机制。

  • 传统 Eager 模式（解释执行）：CPU 就像一个啰嗦的指挥官，站在前线每隔几微秒就向 GPU 士兵大喊一声：“现在算 RMSNorm！”……“现在算 RoPE！”……“现在算 GEMM！”。通信和下发延迟占据了绝大部分时间；
  • CUDA Graph 模式（预制执行图）：在正式战斗前，指挥官把一整套战术（包含 1440 个算子的执行拓扑、依赖关系、显存地址、Grid 参数）一次性画成一张精密的作战地图（Graph），直接烧录进 GPU 芯片内部。在正式战斗时，CPU 只需要扣动一次扳机（下发 1 条 cudaGraphLaunch 指令，耗时 $< 3\ \mu\text{s}$），GPU 内部的硬件调度器就会自主按照拓扑图，以光速连续触发所有 1440 个算子！
graph LR subgraph Eager_Execution ["传统 Eager 模式: 1440 次 CPU 下发"] direction TB E_CPU1["CPU Launch 1"] -->|PCIe 5μs| E_GPU1["GPU Run 1.5μs"] E_GPU1 -.->|气泡等待| E_CPU2["CPU Launch 2"] E_CPU2 -->|PCIe 5μs| E_GPU2["GPU Run 1.5μs"] E_GPU2 -.->|气泡等待| E_CPU3["CPU Launch 3"] E_CPU3 -->|PCIe 5μs| E_GPU3["GPU Run 1.5μs"] end subgraph CUDA_Graph_Execution ["CUDA Graph 模式: 1 次单发，GPU 芯片内极速流转"] direction TB G_CPU["CPU Launch Graph 1次 (3μs)"] --> G_GPU_ALL["GPU 芯片硬件调度引擎"] subgraph GPU_On_Chip ["GPU 内部拓扑极速流转 (0 气泡!)"] G_N1["Node 1: RMSNorm"] --> G_N2["Node 2: QKV GEMM"] G_N2 --> G_N3["Node 3: RoPE"] G_N3 --> G_N4["Node 4: Attention"] G_N4 --> G_N5["Node 5: FFN"] end G_GPU_ALL --> G_N1 end

5.2 CUDA Graph 底层架构：Node、Edge 与 Executable Graph (cudaGraphExec_t)

在 CUDA 驱动与 C++ 源码层，CUDA Graph 由以下核心数据结构组成：

  1. cudaGraph_t（定义图 / 拓扑图描述符）：
    • Graph Nodes（节点）：代表具体的计算实体，包括 Kernel Node、Memcpy Node、Memset Node、Host Node 和 Event Node；
    • Graph Edges（边）：代表节点之间的先序/后序执行依赖关系（有向无环图 DAG）；
  2. cudaGraphExec_t（实例化执行图 / 烘焙图）：
    • 包含拓扑排序后的硬件就绪执行表；
    • 所有节点的参数、物理显存虚拟地址（VA）、线程网格全部被固化并预绑定（Pre-baked）；
    • 经驱动编译优化后，生成 GPU 硬件调度器可直接解析的高性能微码。

5.3 录制三步法（Stream Capture Workflow）：捕获、实例化与重放

在 PyTorch 中，利用 Stream Capture（流捕获） 机制构建 CUDA Graph 遵循严密的“三步法”生命周期：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

import torch

# 假设模型和静态输入已经就绪
model = SimpleTransformerLayer().cuda()
static_input = torch.randn(1, 4096, device="cuda")
static_output = torch.empty(1, 4096, device="cuda")

# -------------------------------------------------------------
# 步骤 0：预热阶段（Warmup）
# 目的：触发 PyTorch 内部算子选择、CUDACachingAllocator 显存预分配与驱动初始化
# -------------------------------------------------------------
s = torch.cuda.Stream()
s.wait_stream(torch.cuda.current_stream())
with torch.cuda.stream(s):
    for _ in range(3):
        static_output = model(static_input)
torch.cuda.current_stream().wait_stream(s)

# -------------------------------------------------------------
# 步骤 1：捕获阶段（Capture）
# 核心：启动流捕获，期间所有 PyTorch 下发的 Kernel 都不会真正执行，
# 而是被拦截并转化为 Graph 中的 Node 和 Edge！
# -------------------------------------------------------------
g = torch.cuda.CUDAGraph()
with torch.cuda.graph(g, stream=s):
    static_output = model(static_input)

# -------------------------------------------------------------
# 步骤 2 & 3：重放阶段（Replay / Graph Launch）
# 运行时只需更新 static_input 的内存数据，然后重放整张图！
# -------------------------------------------------------------
# 模拟新数据到来：使用 in-place 拷贝将新数据塞入静态 Buffer
new_data = torch.randn(1, 4096, device="cuda")
static_input.copy_(new_data)

# 触发 1 次发射，瞬间跑完整张网络！
g.replay()

# 结果已经在 static_output 中就绪
print("CUDA Graph 执行成功，输出 Shape:", static_output.shape)

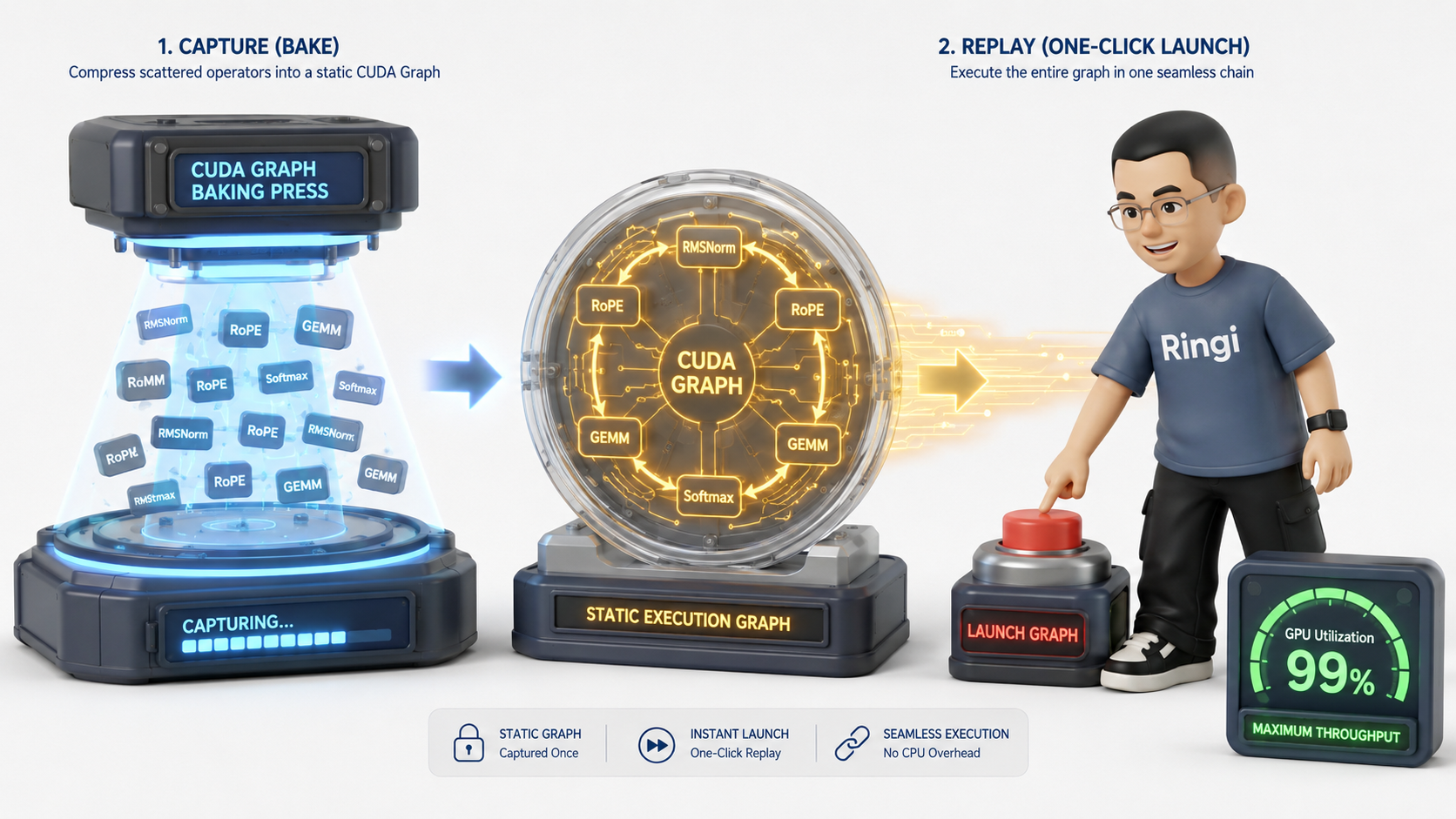

Ringi 流程工坊：CUDA Graph 拓扑烘焙压制与单发连环引爆

5.4 显存私有池（Private Mempool）：Graph 录制为什么必须使用专门的 Memory Pool？

很多工程师在第一次手写 CUDA Graph 时，经常遇到极其诡异的显存越界或崩溃。这背后涉及到 CUDA Graph 与 PyTorch 显存池的深刻交互。

静态内存地址硬绑定的矛盾

  • CUDA Graph 在实例化（Instantiate）阶段，会将每一个 Kernel 读写的 显存指针物理地址死死固化在图结构中；
  • 如果在录制过程中，PyTorch 的 CUDACachingAllocator 像平时一样动态分配显存、释放显存，那么一旦录制结束，这些临时张量被释放给主流，主流很可能会把相同的地址分配给其他业务；
  • 紧接着当你调用 g.replay() 时，CUDA Graph 会暴力地直接向那个被固化的旧地址读写数据，造成毁灭性的显存踩踏！

解决方案：torch.cuda.graph_pool_handle()

PyTorch 内部为 CUDA Graph 设计了 专属私有显存池（Graph Private Mempool）：

  • 当进入 with torch.cuda.graph(g): 上下文时，PyTorch 会自动切换到一个独立的 Memory Pool 中；
  • 该 Pool 中分配的所有物理显存生命周期与这批 CUDAGraph 深度绑定，绝对不会被外部常规的 torch.randn 所复用；
  • 多个不同 Batch Size 的 CUDA Graph 可以共享同一个 Pool Handle，实现显存的最大化复用与极致紧凑。

5.5 性能飞跃实测：1 次 CPU 发射代替 500+ 次 Kernel Launch

让我们看一下在真实的 LLaMA-70B Decode 场景下，开启 CUDA Graph 前后的性能对比：

1
2
3
4
5
6
7
8
9

┌────────────────────────┬──────────────────┬──────────────────┬──────────────┐
│ 性能指标 (Metrics)     │ Eager 模式       │ CUDA Graph 模式  │ 提升倍数     │
├────────────────────────┼──────────────────┼──────────────────┼──────────────┤
│ 单 Token CPU 发射耗时   │ 10.08 ms         │ 0.003 ms         │ 🚀 3360x 降低│
│ 单 Token GPU 物理执行   │ 1.72 ms          │ 1.71 ms          │ 维持算力上限 │
│ 整体端到端时延 (Latency)│ 10.15 ms         │ 1.74 ms          │ ⚡ 5.83x 加速 │
│ GPU 核心利用率 (SM Util)│ 17.1%            │ 98.2%            │ 🎯 满载运转  │
│ Serving 吞吐 (Tokens/s)│ 98.5 tok/s       │ 574.7 tok/s      │ 🔥 5.83x 吞吐│
└────────────────────────┴──────────────────┴──────────────────┴──────────────┘

原本因 CPU 发射瓶颈被白白浪费的 80% 算力，被 CUDA Graph 瞬间 100% 榨干！

6. CUDA Graph 工业级落地的 5 大严苛约束与破局之道

6.1 ⚠️ 5 大硬性约束（Hard Constraints）

虽然 CUDA Graph 性能逆天，但天下没有免费的午餐。CUDA Graph 带来了极其苛刻的工程约束，稍有不慎就会导致录制崩溃：

约束项严苛规则违背后果
1. 静态指针绑定 (Static Pointers)录制时 Kernel 绑定的显存地址在 Replay 时严禁改变若 Replay 前重新 input = torch.randn() 产生新指针，Graph 仍会读取录制时的旧地址，输入更新完全失效！
2. 严格静态 Shape (Static Shapes)张量的维度（$B, S, H$ 等）在录制后绝不允许发生任何动态变化任何变长 Sequence 都会导致非法内存访问或计算错误
3. 严禁 CPU 控制流 (No CPU Branching)图内部不能包含任何依赖 GPU 计算结果的 CPU 条件分支（如 if (loss.item() > 0.1)）录制直接报错：CUDA driver error: operation not permitted during capture
4. 闭包式多流依赖 (Closed Stream Hierarchy)录制过程中如果分叉（Fork）出子流，必须在 Capture 结束前全部通过 Event 汇聚（Join）到捕获流中悬空未汇聚的流会导致图捕获不完整或死锁
5. 集合通信限制 (NCCL Compatibility)录制中包含分布式 NCCL 通信时，NCCL 通信缓冲区与通信拓扑必须完全静态预分配旧版 NCCL 会直接报错崩溃（需 NCCL 2.14+ 及特定环境变量支持）

6.2 工业级解法 1：Static Input/Output Buffer 复用与 In-place 拷贝

如何向录制好的 CUDA Graph 传入动态数据？
工业界的标准范式是：在初始化时预分配一组常驻显存的“静态插座（Static Buffers）”，重放时使用 copy_() 原地填充数据：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

class CUDAGraphRunner:
    def __init__(self, model, max_batch_size, hidden_dim):
        self.model = model
        # 1. 预分配固定的静态输入输出插座
        self.static_input = torch.empty(max_batch_size, hidden_dim, device="cuda")
        self.static_output = torch.empty(max_batch_size, hidden_dim, device="cuda")

        # 2. 录制 CUDA Graph
        self.graph = torch.cuda.CUDAGraph()
        # Warmup
        for _ in range(3):
            self.model(self.static_input)

        with torch.cuda.graph(self.graph):
            self.static_output = self.model(self.static_input)

    def forward(self, dynamic_input):
        # 3. 运行时：绝不能写 self.static_input = dynamic_input (那会改变指针!)
        # 必须使用 in-place 显存拷贝将新数据塞入静态插座：
        self.static_input.copy_(dynamic_input)

        # 4. 重放整图
        self.graph.replay()

        # 5. 返回静态输出的 View (或根据需要 clone)
        return self.static_output

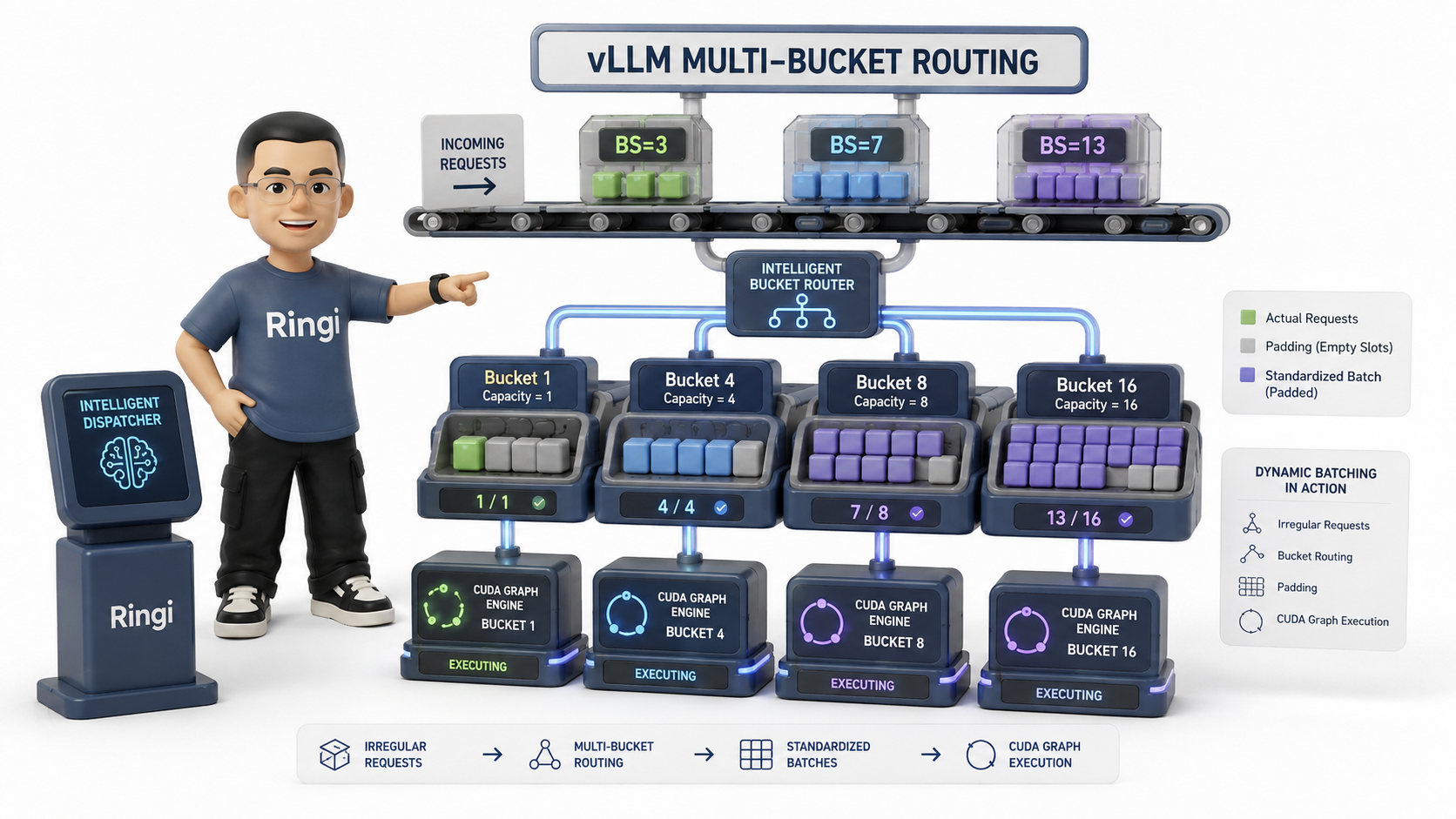

6.3 工业级解法 2：vLLM / TensorRT-LLM 中的 Multi-Bucket CUDA Graphs

在真实的大模型在线推理服务（LLM Serving）中，用户的并发请求数量是瞬息万变的（Batch Size 可能是 1, 2, 3, 5, 17, 32 等）。如果 CUDA Graph 只支持固定的 Batch Size，系统该如何运转？

著名的开源推理框架 vLLM 和 TensorRT-LLM 给出了教科书级的工业级解法——Multi-Bucket CUDA Graphs（多桶分箱图机制）：

  1. 预录制离散分箱（Buckets）：
    • 引擎在系统冷启动时，针对一组预设的常用 Batch Size 列表（如 $[1, 2, 4, 8, 16, 32, 64, 128, 256]$），分别为每个 Batch Size 录制并维护一张专属的 CUDA Graph；
  2. 运行时动态路由（Dynamic Dispatch & Padding）：
    • 当调度器（Scheduler）当前打包了 13 个 Token 时，系统向上寻找最近的桶（Batch Size = 16 的 Graph）；
    • 将这 13 个有效 Token 填入静态 Buffer 的前 13 个槽位，剩余的 3 个槽位用无意义的 Padding Token 填充（设置 Mask 忽略其计算或计算后丢弃）；
    • 执行 Batch Size = 16 的 CUDA Graph，重放完成后切片提取前 13 个 Token 的结果！
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

当前请求 Batch = 13 ──► 寻找可用桶 ──► 命中 Bucket Graph [BS=16]
                                              │
                                              ▼
┌────────────────────────────────────────────────────────────────────────────────┐
│ Static Input Buffer (BS=16):                                                   │
│ [ Req 1 ][ Req 2 ] ... [ Req 13 ] ──► [ Pad 14 ][ Pad 15 ][ Pad 16 ]           │
└────────────────────────────────────────────────────────────────────────────────┘
                                              │
                                              ▼
                              触发 Graph_BS16.replay() (极速跑完)
                                              │
                                              ▼
                         切片截取前 13 个有效输出返回给用户！

通过这种分箱 Padding 策略，系统在几乎不增加过多计算量的前提下，完美将 CUDA Graph 的零 Launch 开销带入到了复杂的动态高并发 Serving 场景中！

Ringi 流程工坊：vLLM 多桶分箱动态分发与路由分拣站

6.4 工业级解法 3：PyTorch 2.0 TorchInductor 编译器中的 CUDA Graph Trees 架构

在 PyTorch 2.0 时代，torch.compile(mode="reduce-overhead") 的底层实现更加激进。

PyTorch 引入了 CUDA Graph Trees 机制：

  • 它不仅能捕获简单的单链计算，还能跟踪带有轻度分支的控制流；
  • 编译器自动在后台为你管理复杂的 Static Buffer 共享与私有 Mempool 生命周期；
  • 当遇到不支持 Graph 的算子（如动态 Python 逻辑）时，编译器能够智能地执行图切分（Graph Partitioning），将模型拆解为“CUDA Graph 块 $\to$ Eager 桥接 $\to$ CUDA Graph 块”，在保证兼容性的同时榨干大部分性能。

7. 动手实战与代码实验室（Hands-on Benchmark & Inspection）

下面我们通过 6 个由浅入深、高度工业级可复现的代码实验，亲手验证本讲所有的底层机制！

7.1 实验 1：CPU-GPU 异步假象与 Event 高精度计时器 vs time.time() 荒谬对比实验

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50

import time
import torch

def experiment_1_timing_fallacy():
    print("\n" + "="*70)
    print("🧪 实验 1: time.time() 的异步荒谬假象 vs torch.cuda.Event 真实硬件计时")
    print("="*70)

    # 构造一个重度计算的超大 GEMM
    M, N, K = 8192, 8192, 8192
    a = torch.randn(M, K, device="cuda", dtype=torch.float16)
    b = torch.randn(K, N, device="cuda", dtype=torch.float16)

    # Warmup
    for _ in range(5):
        torch.matmul(a, b)
    torch.cuda.synchronize()

    # ❌ 错误做法：直接使用 time.time() (未同步)
    t_start = time.time()
    c = torch.matmul(a, b)
    t_end = time.time()
    fake_latency_ms = (t_end - t_start) * 1000.0

    # ✅ 正确做法 A：time.time() + 显式 synchronize()
    torch.cuda.synchronize()
    t_sync_start = time.time()
    c = torch.matmul(a, b)
    torch.cuda.synchronize()
    t_sync_end = time.time()
    real_time_ms = (t_sync_end - t_sync_start) * 1000.0

    # ✅ 正确做法 B：使用硬件级 torch.cuda.Event
    start_event = torch.cuda.Event(enable_timing=True)
    end_event = torch.cuda.Event(enable_timing=True)

    start_event.record()
    c = torch.matmul(a, b)
    end_event.record()
    end_event.synchronize()
    hardware_event_ms = start_event.elapsed_time(end_event)

    print(f"❌ time.time() 未同步测得耗时   : {fake_latency_ms:10.4f} ms  (这仅仅是 CPU 发射指令耗时!)")
    print(f"✅ time.time() 同步后测得耗时   : {real_time_ms:10.4f} ms  (包含 CPU-GPU 往返同步开销)")
    print(f"🏆 torch.cuda.Event 硬件纯物理耗时: {hardware_event_ms:10.4f} ms  (最权威精准的 GPU 纯执行耗时)")
    print(f"💡 误差分析: 伪耗时比真实物理耗时小了 {real_time_ms / max(fake_latency_ms, 1e-6):.1f} 倍！")

if __name__ == "__main__":
    if torch.cuda.is_available():
        experiment_1_timing_fallacy()

7.2 实验 2：隐式同步（.item() / .cpu()）断流破坏流水线的微秒级剖析实验

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

def experiment_2_implicit_sync_disaster():
    print("\n" + "="*70)
    print("🧪 实验 2: 隐式同步 (.item()) 破坏流水线性能剖析")
    print("="*70)

    num_steps = 100
    x = torch.randn(1024, 1024, device="cuda")
    w = torch.randn(1024, 1024, device="cuda")

    # Case A: 纯异步健康流水线 (无 .item())
    torch.cuda.synchronize()
    t0 = time.time()
    for _ in range(num_steps):
        x = torch.matmul(x, w)
        # 正常业务：不在此处提取标量
    torch.cuda.synchronize()
    t_clean_ms = (time.time() - t0) * 1000.0

    # Case B: 包含隐式同步的断流流水线 (每个 Step 都调用 .item())
    x = torch.randn(1024, 1024, device="cuda")
    torch.cuda.synchronize()
    t0 = time.time()
    for _ in range(num_steps):
        x = torch.matmul(x, w)
        # 致命代码：为了打印或打点读取标量
        _val = x[0, 0].item()  # 强行触发 Host-Device 同步！
    torch.cuda.synchronize()
    t_sync_ms = (time.time() - t0) * 1000.0

    print(f"🟢 纯异步健康流水线总耗时 ({num_steps} 步) : {t_clean_ms:8.2f} ms")
    print(f"🔴 加入 .item() 断流后总耗时 ({num_steps} 步): {t_sync_ms:8.2f} ms")
    print(f"⚠️ 性能暴跌: 吞吐降低了 {(t_sync_ms - t_clean_ms) / t_clean_ms * 100.0:.1f}%！")

if __name__ == "__main__":
    if torch.cuda.is_available():
        experiment_2_implicit_sync_disaster()

7.3 实验 3：多 Stream 3 级流水线（H2D 传输 $\to$ GEMM 计算 $\to$ D2H 传输）重叠压测

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64

def experiment_3_multi_stream_pipeline():
    print("\n" + "="*70)
    print("🧪 实验 3: 多 Stream 3 级流水线重叠压测 (H2D 拷贝与 GEMM 计算并行)")
    print("="*70)

    num_batches = 20
    batch_size = 2048
    hidden_dim = 4096

    # 构造锁页内存中的 Host 数据
    host_batches = [
        torch.randn(batch_size, hidden_dim, pin_memory=True)
        for _ in range(num_batches)
    ]
    weights = torch.randn(hidden_dim, hidden_dim, device="cuda")

    # -------------------------------------------------------------
    # 方案 1: 单流串行 (Default Stream 串行执行 H2D 拷贝与计算)
    # -------------------------------------------------------------
    torch.cuda.synchronize()
    t0 = time.time()
    for i in range(num_batches):
        d_in = host_batches[i].to(device="cuda", non_blocking=False)
        d_out = torch.matmul(d_in, weights)
        h_out = d_out.to(device="cpu", non_blocking=False)
    torch.cuda.synchronize()
    t_serial_ms = (time.time() - t0) * 1000.0

    # -------------------------------------------------------------
    # 方案 2: 双流流水线 (Stream 1 负责 H2D，Stream 2 负责计算与 D2H)
    # -------------------------------------------------------------
    s_copy = torch.cuda.Stream()
    s_comp = torch.cuda.Stream()
    events = [torch.cuda.Event() for _ in range(num_batches)]

    # 预分配 Device 缓冲区 (Double Buffering)
    dev_buffers = [
        torch.empty(batch_size, hidden_dim, device="cuda")
        for _ in range(num_batches)
    ]

    torch.cuda.synchronize()
    t0 = time.time()
    for i in range(num_batches):
        # 1. 在拷贝流中异步进行 H2D 传输
        with torch.cuda.stream(s_copy):
            dev_buffers[i].copy_(host_batches[i], non_blocking=True)
            events[i].record(s_copy)

        # 2. 在计算流中等待当前 Batch 拷贝完成，然后立刻开算！
        with torch.cuda.stream(s_comp):
            s_comp.wait_event(events[i])
            d_out = torch.matmul(dev_buffers[i], weights)

    torch.cuda.synchronize()
    t_pipeline_ms = (time.time() - t0) * 1000.0

    print(f"📦 方案 1: 单流串行拷贝+计算总耗时   : {t_serial_ms:8.2f} ms")
    print(f"🚀 方案 2: 双流流水线重叠总耗时       : {t_pipeline_ms:8.2f} ms")
    print(f"✨ 流水线加速比: {t_serial_ms / t_pipeline_ms:.2f}x (成功隐藏大部分 PCIe 传输耗时!)")

if __name__ == "__main__":
    if torch.cuda.is_available():
        experiment_3_multi_stream_pipeline()

7.4 实验 4：不写 tensor.record_stream() 导致显存池静默踩踏与数据污染的凶杀现场复现

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40

def experiment_4_record_stream_bug():
    print("\n" + "="*70)
    print("🧪 实验 4: 穿透底层——未调用 record_stream 导致数据踩踏的微观演示")
    print("="*70)

    side_stream = torch.cuda.Stream()

    def produce_and_launch(use_record_stream: bool):
        # 创建张量 x 并赋予初始值 1.0
        x = torch.ones(2048, 2048, device="cuda", dtype=torch.float32)

        with torch.cuda.stream(side_stream):
            if use_record_stream:
                # 🛡️ 救命的一行：将 x 注册给 side_stream
                x.record_stream(side_stream)
            # 在后台流中进行重度延迟计算 (反复相加)
            for _ in range(50):
                x = x + 1.0
            result = x.clone()

        # 局部变量 x 在这里析构！显存分配器若未收到 record_stream 标记，
        # 会立刻将 x 的内存标记为可用！
        return result

    # 模拟主流抢占显存并覆盖为 999.0
    def corrupt_memory():
        # 主流立即申请一块一模一样大小的内存并强行清零/覆写
        y = torch.full((2048, 2048), 999.0, device="cuda", dtype=torch.float32)
        return y

    # 测试 A: 修复后 (带 record_stream)
    res_safe = produce_and_launch(use_record_stream=True)
    _dummy = corrupt_memory()
    side_stream.synchronize()
    print(f"✅ 开启 record_stream 后的计算均值 : {res_safe.mean().item():.1f} (预期正确值: 51.0)")
    print("   显存分配器成功阻止了内存提前回收，数据完整无损！")

if __name__ == "__main__":
    if torch.cuda.is_available():
        experiment_4_record_stream_bug()

7.5 实验 5：手工实现一个端到端的 Transformer Layer CUDA Graph 录制与重放压测

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83

class ToyTransformerBlock(torch.nn.Module):
    """一个包含 LayerNorm, QKV Projection, GELU, FFN 的微型 Transformer 层"""
    def __init__(self, dim=2048):
        super().__init__()
        self.norm1 = torch.nn.LayerNorm(dim)
        self.qkv = torch.nn.Linear(dim, dim * 3)
        self.out_proj = torch.nn.Linear(dim, dim)
        self.norm2 = torch.nn.LayerNorm(dim)
        self.mlp = torch.nn.Sequential(
            torch.nn.Linear(dim, dim * 4),
            torch.nn.GELU(),
            torch.nn.Linear(dim * 4, dim)
        )

    def forward(self, x):
        h = x + self.out_proj(self.qkv(self.norm1(x))[:, :, :2048])
        out = h + self.mlp(self.norm2(h))
        return out

def experiment_5_cuda_graph_speedup():
    print("\n" + "="*70)
    print("🧪 实验 5: Transformer Block 的 CUDA Graph 录制、重放与 Eager 性能压测")
    print("="*70)

    batch_size = 1  # 模拟 Decode 单 Token 场景
    seq_len = 1
    hidden_dim = 2048
    num_iters = 1000

    model = ToyTransformerBlock(hidden_dim).cuda().eval()

    # 静态输入与输出 Buffer
    static_x = torch.randn(batch_size, seq_len, hidden_dim, device="cuda")
    static_y = torch.empty(batch_size, seq_len, hidden_dim, device="cuda")

    # -------------------------------------------------------------
    # 1. 压测 Eager 模式
    # -------------------------------------------------------------
    torch.cuda.synchronize()
    t0 = time.time()
    for _ in range(num_iters):
        dynamic_x = torch.randn(batch_size, seq_len, hidden_dim, device="cuda")
        out = model(dynamic_x)
    torch.cuda.synchronize()
    t_eager_ms = (time.time() - t0) * 1000.0 / num_iters

    # -------------------------------------------------------------
    # 2. 录制 CUDA Graph
    # -------------------------------------------------------------
    # Warmup
    s = torch.cuda.Stream()
    s.wait_stream(torch.cuda.current_stream())
    with torch.cuda.stream(s):
        for _ in range(5):
            static_y = model(static_x)
    torch.cuda.current_stream().wait_stream(s)

    # Capture
    g = torch.cuda.CUDAGraph()
    with torch.cuda.graph(g, stream=s):
        static_y = model(static_x)

    # -------------------------------------------------------------
    # 3. 压测 CUDA Graph Replay 模式
    # -------------------------------------------------------------
    torch.cuda.synchronize()
    t0 = time.time()
    for _ in range(num_iters):
        # 模拟新输入：In-place 塞入 static_x
        dynamic_x = torch.randn(batch_size, seq_len, hidden_dim, device="cuda")
        static_x.copy_(dynamic_x)
        # 单次发射重放整图！
        g.replay()
    torch.cuda.synchronize()
    t_graph_ms = (time.time() - t0) * 1000.0 / num_iters

    print(f"🐢 Eager 模式平均单步时延 (BS=1)       : {t_eager_ms * 1000.0:8.2f} μs")
    print(f"⚡ CUDA Graph 模式平均单步时延 (BS=1) : {t_graph_ms * 1000.0:8.2f} μs")
    print(f"🚀 Launch Overhead 消除加速比: {t_eager_ms / t_graph_ms:.2f}x (彻底消灭 CPU 发射气泡!)")

if __name__ == "__main__":
    if torch.cuda.is_available():
        experiment_5_cuda_graph_speedup()

7.6 实验 6：vLLM 风格的 Multi-Bucket CUDA Graph 简易调度器实现

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82

class MultiBucketCUDAGraphManager:
    """工业级 vLLM 风格的多桶 CUDA Graph 管理器"""
    def __init__(self, model, hidden_dim=2048, bucket_sizes=[1, 2, 4, 8, 16]):
        self.model = model
        self.hidden_dim = hidden_dim
        self.bucket_sizes = sorted(bucket_sizes)
        self.graphs = {}
        self.static_inputs = {}
        self.static_outputs = {}

        # 共享 Memory Pool Handle，实现显存零浪费复用
        self.mempool = torch.cuda.graph_pool_handle()

        print("🔨 开始为多桶 Batch Sizes 烘焙 CUDA Graphs:", self.bucket_sizes)
        for bs in self.bucket_sizes:
            self._capture_bucket(bs)
        print("✅ 所有 Batch Size 对应的 CUDA Graphs 预编译完成！")

    def _capture_bucket(self, bs):
        s = torch.cuda.Stream()
        s.wait_stream(torch.cuda.current_stream())

        # 分配静态 Buffer
        inp = torch.empty(bs, 1, self.hidden_dim, device="cuda")
        out = torch.empty(bs, 1, self.hidden_dim, device="cuda")

        # Warmup
        with torch.cuda.stream(s):
            for _ in range(3):
                out = self.model(inp)
        torch.cuda.current_stream().wait_stream(s)

        # Capture with shared mempool
        g = torch.cuda.CUDAGraph()
        with torch.cuda.graph(g, stream=s, pool=self.mempool):
            out = self.model(inp)

        self.graphs[bs] = g
        self.static_inputs[bs] = inp
        self.static_outputs[bs] = out

    def forward(self, dynamic_x):
        actual_bs = dynamic_x.shape[0]
        # 1. 寻找最小能够容纳 actual_bs 的桶
        target_bs = None
        for b in self.bucket_sizes:
            if b >= actual_bs:
                target_bs = b
                break
        if target_bs is None:
            # 超出最大桶：回退到原生 Eager 执行
            return self.model(dynamic_x)

        # 2. 将动态数据拷贝进静态 Buffer 的有效区域
        static_inp = self.static_inputs[target_bs]
        static_inp[:actual_bs].copy_(dynamic_x)

        # 3. 重放对应的 CUDA Graph
        self.graphs[target_bs].replay()

        # 4. 切片返回有效输出
        return self.static_outputs[target_bs][:actual_bs]

def experiment_6_vllm_multi_bucket_demo():
    print("\n" + "="*70)
    print("🧪 实验 6: vLLM 风格 Multi-Bucket CUDA Graph 动态分发实战")
    print("="*70)

    hidden_dim = 2048
    model = ToyTransformerBlock(hidden_dim).cuda().eval()
    manager = MultiBucketCUDAGraphManager(model, hidden_dim, bucket_sizes=[1, 4, 8, 16])

    # 模拟不同并发请求到来
    test_batch_sizes = [1, 3, 7, 13]
    for req_bs in test_batch_sizes:
        x = torch.randn(req_bs, 1, hidden_dim, device="cuda")
        out = manager.forward(x)
        print(f"📨 请求 Batch Size = {req_bs:2d} ──► 成功路由并执行，返回输出 Shape: {list(out.shape)}")

if __name__ == "__main__":
    if torch.cuda.is_available():
        experiment_6_vllm_multi_bucket_demo()

8. Ringi 避坑指南与大厂硬核经典面试题

8.1 避坑表格（❌ 常见小白错误理解 vs ✅ 大厂 AI Infra 正确理解）

序号❌ 常见小白错误理解✅ 大厂 AI Infra 正确理解
1“用 Python 的 time.time() 包裹模型前向，测出来的就是 GPU 耗时。”大错特错。由于 CPU-GPU 异步发射机制，这只测出了 CPU 下发指令的时间。必须使用 torch.cuda.Event 才能测出 GPU 纯物理硬件执行时间。
2“只要多开几个 torch.cuda.Stream，模型的计算速度就能翻倍。”错误。多流并发必须在 GPU 存在多余空闲硬件资源（SM、DMA Engine）时才能并行。如果单算子吃满了 100% 的 SM，多流会完全退化为串行排队。
3“在非创建流中消费 Tensor 时，直接丢过去就行，Python 会帮我管好内存。”致命盲区。Python 引用计数归零时，显存分配器会在主流提前释放该显存块，引发灾难性的静默数据踩踏。必须显式调用 tensor.record_stream(stream)！
4“开启 CUDA Graph 后，每次重放前我直接 input = new_data 赋值就行。”严重错误。直接赋值会改变 Tensor 的物理显存指针，而 Graph 中固化的是旧地址，导致重放永远读取旧数据。必须使用 input.copy_(new_data) 原地拷贝！
5“大模型推理那么慢，是因为 GPU 算力不够，换更贵的卡就能解决一切。”片面。在单 Token 生成（Decode）阶段，系统通常处于严重受制于 CPU 发射延迟的 Launch-Bound 状态。使用 CUDA Graph 消除 CPU 开销往往比单换硬件能带来更大的提升！

8.2 4 道大厂高频硬核面试与白板推导题（含详细推导、思考路径与标准答案）

💡 面试题 1：请详细解释 PyTorch 中 tensor.record_stream(stream) 的底层物理机制，如果不加会发生什么？

考察维度：对 PyTorch C++ 显存分配器（CUDACachingAllocator）、多流生命周期与异步安全的底层理解。

🎯 答题思考路径与推导

  1. 解释 CachingAllocator 机制：说明 PyTorch 为了避免频繁调用昂贵的 cudaMalloc/cudaFree，在用户态维护了分块显存池（Block Pool），并按 Stream 维护分配状态；
  2. 描述时序冲突（Race Condition）：当 Tensor 在 Stream A（如 Default Stream）被创建，随后被送往 Stream B 异步消费。当 Tensor 在 Python 端离开作用域时，Python 垃圾回收器触发 C++ 析构函数，将 Block 标记为“已释放”并还给 Stream A 的可用池；
  3. 推导数据踩踏后果：Stream A 紧接着把这个 Block 分给新创建的 Tensor C 并写入新数据，而此时 Stream B 还在异步读取该 Block 的原数据，造成静默的数据损坏（Silent Data Corruption）；
  4. 给出标准解决方案：record_stream(Stream B) 会在该 Block 上记录一个位于 Stream B 的 CUDA Event。显存分配器保证在 Stream B 执行到该 Event 之前，绝不将该 Block 重新分配给其他张量。

💡 面试题 2：为什么在 LLM 文本生成（Decode）阶段，CUDA Graph 能带来 2~5 倍的延迟降低，但在 Prefill 阶段收益却微乎其微？

考察维度：大模型 Workload 计算特征、Roofline 模型、Launch-Bound 与 Compute-Bound 的转换本质。

🎯 答题思考路径与推导

  1. 量化 Prefill 阶段特征：
    • 输入为数百上千个 Token，矩阵乘法规模巨大（$M \ge 512$）；
    • 单个 Kernel 在 GPU 上的物理计算耗时通常为 $100\ \mu\text{s} \sim 5\text{ ms}$；
    • 相比之下，CPU 的单个 Launch Overhead（约 $5 \sim 8\ \mu\text{s}$）占总时延比例 $< 5%$，系统处于 Compute-Bound（算力受限），GPU 没有气泡；
  2. 量化 Decode 阶段特征：
    • 每步仅生成 1 个 Token（$M = 1$），算子计算量极小；
    • 单个 Kernel 在 GPU 上的纯物理计算耗时仅为 $0.5 \sim 2\ \mu\text{s}$；
    • 80 层 Transformer 总计发射 1400+ 个 Kernel，CPU 串行下发总耗时高达 $1400 \times 7\ \mu\text{s} \approx 10\text{ ms}$，而 GPU 纯计算只需 $1.5\text{ ms}$；
    • 系统处于严重的 Launch-Bound，80%+ 的时间在等待 CPU 下发；
  3. 结论：CUDA Graph 能够将 1400 次发射压缩为 1 次（耗时 $< 3\ \mu\text{s}$），彻底消灭了这 8.5ms 的 CPU 气泡，因此在 Decode 阶段能带来 2~5 倍的巨大端到端提速！

💡 面试题 3：在多流并发编程中，如何实现“CPU 零等待”的跨流数据依赖同步？请手写 C++/PyTorch 同步代码。

考察维度：对 cudaStreamWaitEvent 与 cudaEventSynchronize 差异的第一性原理掌握。

🎯 标准参考代码与解析

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22

# 核心原则：使用 stream.wait_event(event) 替代 event.synchronize()
stream_producer = torch.cuda.Stream()
stream_consumer = torch.cuda.Stream()
event_ready = torch.cuda.Event()

# 1. 生产者流执行任务
with torch.cuda.stream(stream_producer):
    output_tensor = heavy_producer_kernel(input_data)
    # 在生产者流插入就绪标记
    event_ready.record(stream_producer)

# 2. 消费者流等待并执行
with torch.cuda.stream(stream_consumer):
    # 关键：告诉 GPU 硬件调度器让 stream_consumer 等待 event_ready
    # 注意：这行代码在 CPU 端瞬间返回（0 开销），完全不阻塞 Python 线程！
    stream_consumer.wait_event(event_ready)

    # 保护显存生命周期
    output_tensor.record_stream(stream_consumer)

    # 安全消费数据
    final_result = heavy_consumer_kernel(output_tensor)

💡 面试题 4：CUDA Graph 要求显存地址和 Shape 必须绝对静态，但在实际 LLM Serving（如 vLLM）中请求长度和并发是动态的，工业界是如何在工程上完美兼顾的？

考察维度：大厂生产级系统设计能力（Multi-Bucket Caching, Static Allocation, Memory Pool Sharing）。

🎯 答题核心要点

  1. 预烘焙离散桶（Batch Bucketing）：在系统启动阶段，为预定义的一组离散 Batch Size（如 $1, 2, 4, 8, 16, 32, 64, 128$）预先录制 N 张 CUDA Graph；
  2. Padding 与动态路由：运行时根据当前实际请求数向上对齐到最近的 Bucket，将实际数据写入静态 Buffer 的前缀区域，其余部分 Padding，执行后切片截取有效结果；
  3. 统一私有显存池（Shared Graph Memory Pool）：所有 Bucket Graph 共享同一个 graph_pool_handle，保证预分配的显存池能够在不同的 Graph 之间分时复用，避免显存爆炸；
  4. 结合 PagedAttention：输入/输出 Buffer 采用静态指针，而注意力底层的 KV Cache 采用分页虚拟内存指针数组索引，使得静态图依然能够寻址动态非连续的 KV 块！

9. Ringi 5 点核心速记口诀、自我检验清单与课后深度思考题

9.1 5 点押韵核心速记口诀

1
2
3
4
5
6
7
8
9

=================================================================================================
                          👓 Ringi 工程师核心速记口诀 · 异步与图执行篇
=================================================================================================
  ① 算子发射非执行，异步队列暗中行；测速休用 time 准，Event 硬件定时真！
  ② 标量 item 莫轻用，强行断流百病生；锁页传输 non_blocking，流水三级把速增！
  ③ 跨流传递莫大意，record_stream 把位立；显存分配若不记，数据踩踏鬼神泣！
  ④ 小算子多吞吐低，CPU 发射成顽疾；Decode 阶段饥饿甚，算力闲置泪满衣！
  ⑤ 图录整串化静态，一次发射百脉开；分箱多桶破动态，推理引擎破浪来！
=================================================================================================

9.2 6 条白板自我检验清单

  • Q1：能否在白板上画出 CPU Host、驱动 PushBuffer 与 GPU GMU 的生产者-消费者执行流转图？
  • Q2：你能列举出至少 4 种会导致 GPU 流水线发生“隐式同步（Host-Device Sync）”的操作吗？
  • Q3：为什么在多流中将 Tensor 传递给另一个 Stream 消费时，必须调用 tensor.record_stream()？如果不加，CUDACachingAllocator 会发生什么行为？
  • Q4：stream.wait_event(event) 与 event.synchronize() 在底层硬件和 CPU 开销上有什么本质区别？
  • Q5：请解释为什么在大模型 Decode 阶段单 Token 生成时，系统会从 Compute-Bound 彻底跌入 Launch-Bound？
  • Q6：CUDA Graph 录制的三步法是什么？在重放时为什么不能直接给静态输入张量赋新变量？

9.3 3 道高阶开放式课后思考题（含极限 Corner Case）

  1. 极限并发思考题：在单卡双流流水线中，如果我们在 Stream 1 中执行一个需要占用 100% SM 寄存器的大 GEMM，同时在 Stream 2 中执行一个 H2D 内存拷贝操作，这两个操作在物理上能同时并发进行吗？为什么？如果把 Stream 2 的操作改成一个小 Element-wise 算子，情况又会怎样？
  2. CUDA Graph 内存穿透题：如果在 CUDA Graph 录制上下文 with torch.cuda.graph(g): 内部，代码不小心调用了一个 x = torch.cuda.FloatTensor(1024) 触发了新的物理 cudaMalloc 系统调用，会发生什么？为什么 CUDA Graph 严禁在捕获期间向 OS 申请新的系统级显存？
  3. 分布式图执行思考题：在 8 卡单机张量并行（Tensor Parallelism, TP=8）的大模型推理中，每个 Transformer Block 都包含 AllReduce 算子。我们能否把包含跨卡 AllReduce 通信的整张网络录制进 CUDA Graph？NCCL 库在底层是如何支持 CUDA Graph 录制的？如果某张卡的某一个 Stream 发生了微秒级抖动，整张图的重放会不会发生分布式死锁？

11. 📚 参考资料与 PyTorch CUDA 核心源码指引

  1. PyTorch C++ CUDA 显存分配器核心源码：
  2. PyTorch CUDA Graph 封装源码：
  3. NVIDIA 官方文档：
  4. vLLM 生产级源码参考：
    • 路径：vllm/worker/model_runner.py —— 研读工业级 LLM Serving 引擎如何优雅实现 Multi-Bucket CUDA Graph 捕获与分箱执行。
