别再把 RDMA 当成一根更快的网线：从交换机一路看到 GPU 显存

作者：Ringi ｜ 云原生与 AI 基础设施探索者

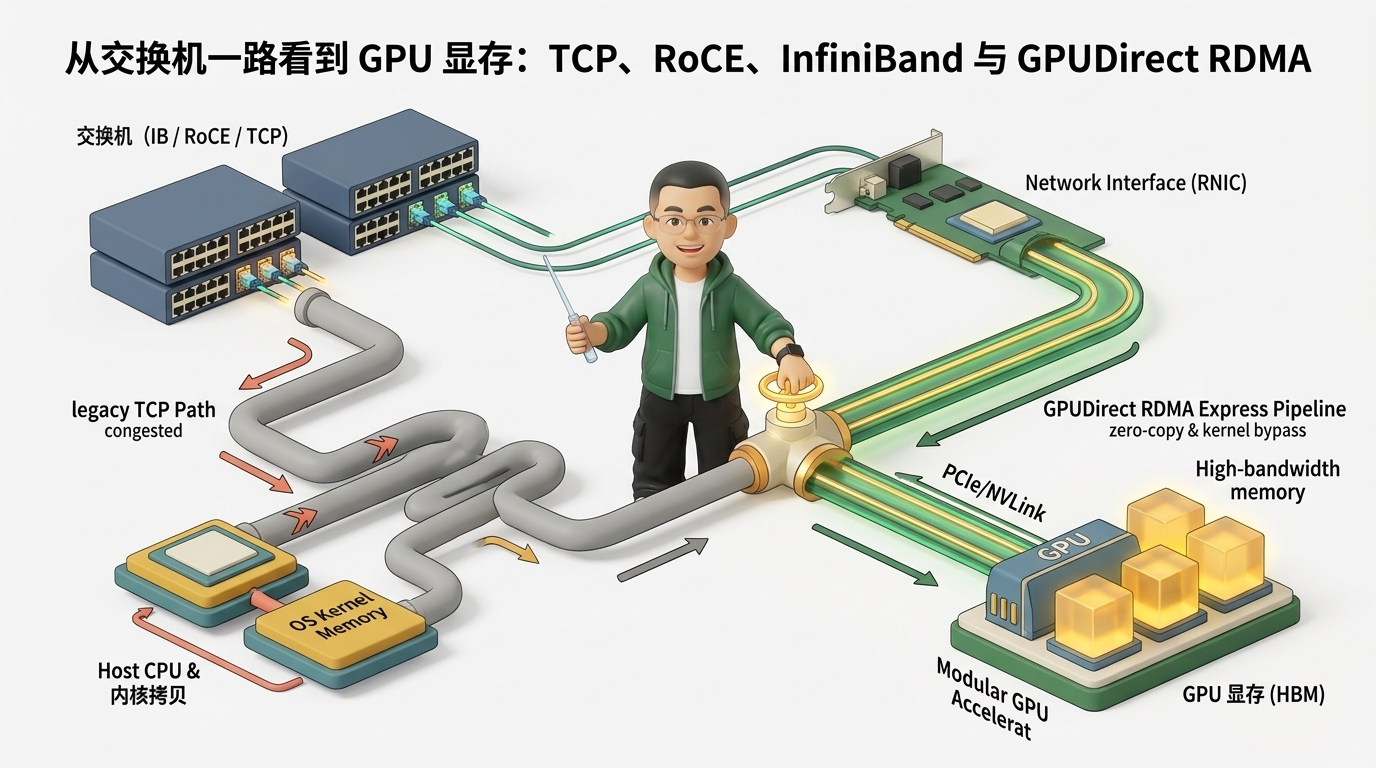

图 0｜从交换机一路看到 GPU 显存：TCP、RoCE、InfiniBand 与 GPUDirect RDMA 全景数据路径

💡 如果只记“RDMA 比 TCP 快”，后面一定会乱

我更喜欢从机房里的两台交换机开始讲这件事。左边是一台跑 RoCE 的 Ethernet Switch，右边是一台 InfiniBand Switch。正常流量下，两边都能把包转得极快；真正能看出性格差异的，是几百张 GPU 同时往同一个方向发起 AllReduce 通信、交换机出口队列瞬间堆起来的时候。

这时核心问题就不再是“端口是 400G 还是 800G”，而是：

  • 谁先发现拥塞？
  • 谁给端点反馈？
  • 谁执行减速？
  • 谁在底层暂停上游？
  • 谁负责硬件重传与路径重选？

把这条主线捋顺，TCP、RDMA、RoCE、InfiniBand、PFC、ECN、QP、MR 和 GPUDirect RDMA 就不会再是一串散乱的英文缩写。

⚠️ Ringi 的架构判断第一准则 不要问“谁更快”，先问“数据到底经过了谁的内存与总线，拥塞时又是谁在做硬件决策”。

一、先把概念放回正确的层级

最常见的误区，是把 TCP、RDMA、RoCE 和 InfiniBand 摆在同一张扁平表格里进行横向对比。它们并不在同一个抽象层级。

  • API 与编程模型层：
    • Socket：面向连接的可靠字节流抽象，发送端把字节流交给协议栈，接收端按顺序读取。
    • RDMA Verbs：面向远程内存访问的硬件语义，应用预先注册 Memory Region (MR)，创建 Queue Pair (QP)，直接提交 SEND、RDMA READ、RDMA WRITE 或 CAS 等硬件 Work Request。
  • 传输协议层 (Transport)：
    • TCP/IP：运行在 CPU 与操作系统内核中的复杂软件协议栈。
    • RDMA Transport：硬件卸载的传输协议（RC / UC / UD），可承载于 InfiniBand 专有物理层，也可通过 RoCEv2 封装于 UDP/IP 进而跨三层路由，甚至可通过 iWARP 承载于 TCP 之上。因此 “RDMA = InfiniBand” 从概念上根本不成立。
  • 底层 Fabric 与物理网络层：
    • Ethernet：标准以太网 / 无损以太网（开启 PFC / ECN）。
    • InfiniBand：原生为超算与 AI 设计的专有无损互连网络。

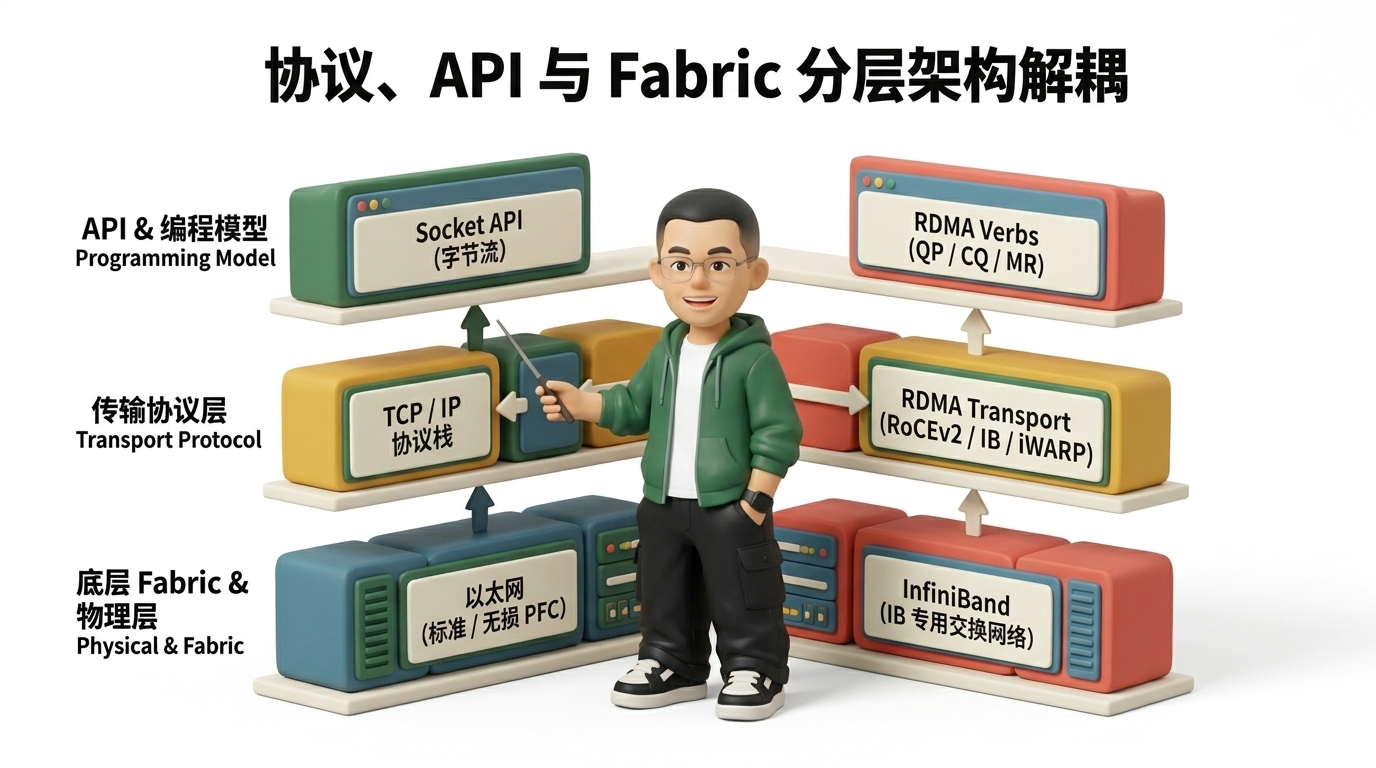

图 1｜先把协议、API 与 Fabric 分层解耦，否则后续的性能与架构比较都会串层

📝 Ringi Note：核心解耦认知

  • TCP vs RDMA：本质是 “Host 数据路径、CPU 介入度与传输语义” 的比较；
  • Ethernet vs InfiniBand：本质是 “网络 Fabric 体系与物理流控哲学” 的比较。

二、拥塞时，两种 Fabric 才真正露出差别

假设 4 台 GPU Server 同时向同一个目标节点灌入 AllGather 数据。入口瞬时流量叠加达到 4 × 400G = 1.6Tbps，而目标交换机出口只有 1 × 400G。在这个场景里没有任何物理设备能违背数学定律：队列一定会增长。

真正的架构分水岭在于：队列增长到什么程度开始动作？由谁来动作？

1. 经典 RoCEv2 Fabric（反应式拥塞治理闭环）

在以太网跑 RoCE 时，ECN 与 PFC 经常搭配出现，但两者的职责分工截然不同：

  • ECN（显式拥塞通知，长期节流）：
    • 交换机检测到出口队列超过 ECN 阈值，在 IP 头部的 ECN 字段打上拥塞标记。
    • 接收端 RNIC 收到标记包后，生成 CNP (Congestion Notification Packet) 反向通知源端。
    • 源端 RNIC 通过 DCQCN (Data Center QCN) 算法主动调低发包速率。它解决的是 “长期别再这么猛烈地注入流量”。
  • PFC（基于优先级的逐跳流控，紧急刹车）：
    • PFC 是 Hop-by-Hop 的二层硬件暂停机制。当下游 Buffer 即将溢出时，向下游相邻交换机发送 Pause 帧，暂停指定 Priority 队列的发送。
    • 代价与风险：PFC 可以有效防止瞬时丢包，但 Pause 帧会沿树状拓扑逐跳向上游蔓延，配置不当极易引发 Head-of-Line Blocking（队头阻塞） 甚至 PFC 死锁。

💡 演进趋势 现代超大规模生产环境 RoCE 正在由重度依赖 PFC 向 PFC-less / Lossy RoCE（如依靠精准快速的端侧 RTT / 硬件 Telemetry 拥塞算法与选择性重传）演进。

2. InfiniBand Fabric（预防式信用流控体系）

InfiniBand 的底层逻辑从一开始就截然不同：

  • Credit-Based 链路流控：发送端在发包前必须先持有接收端发布的可用 Buffer 信用额度（Credit）。有 Credit 才能发，无 Credit 则直接阻塞在本地。
  • Virtual Lanes (VL) 硬件隔离：结合 Subnet Manager、LID 路由与独立 VL，从协议栈物理层保障原生无损，不存在以太网复杂的跨层协议拼凑。

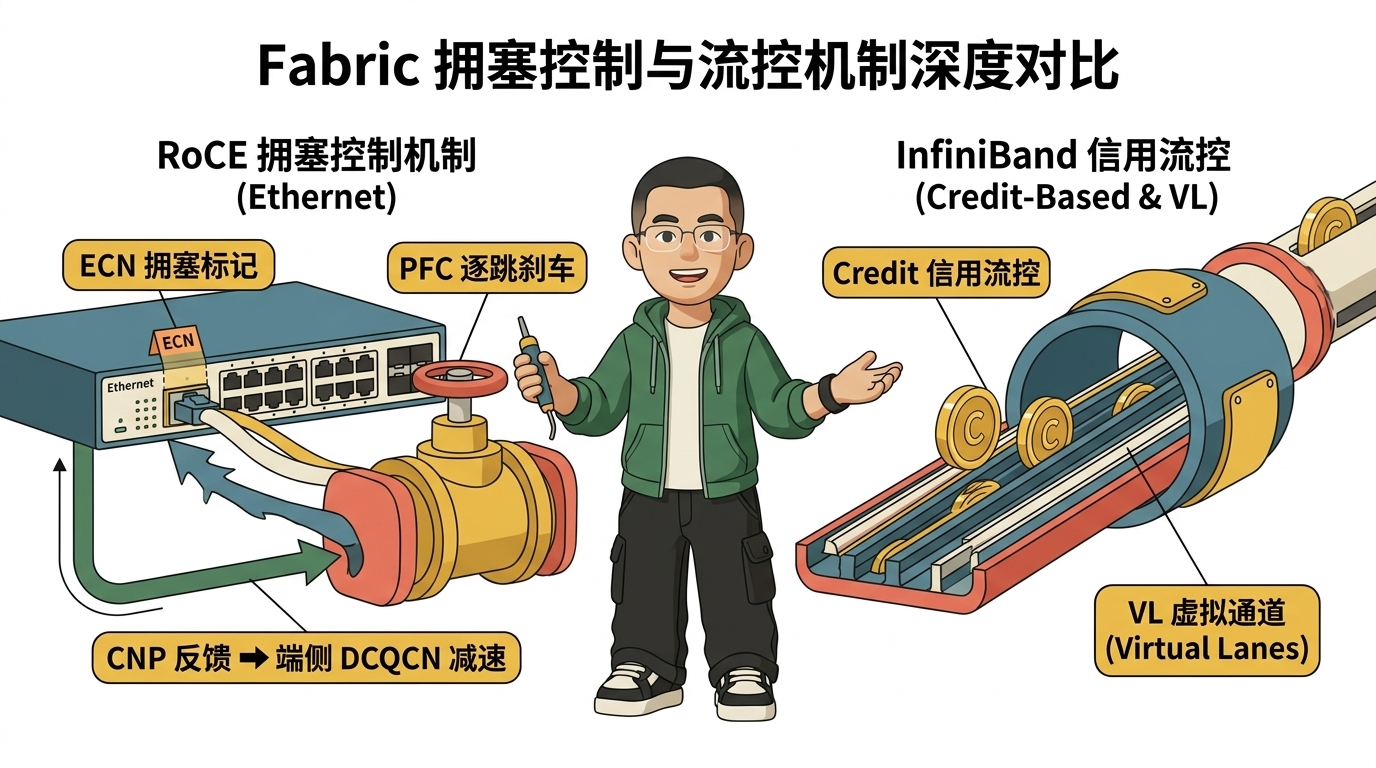

图 2｜RoCE 依赖“ECN 拥塞标记 + PFC 逐跳刹车 + 端侧 DCQCN 减速”的反应式闭环；IB 则是基于“Credit 令牌 + VL 隔离”的预防式流控

三、TCP 和 RDMA 的差距，更多发生在服务器内部

把镜头从交换机拉回服务器 Host 内部，才是理解 TCP 与 RDMA 性能鸿沟的根本所在。

1. 传统 TCP Socket 路径（软件协议栈开销）

传统 Socket 通信必须深度穿越内核 TCP/IP 栈：

1

App Buffer ➔ Syscall ➔ OS Kernel (TCP/IP 栈 & Socket Buffer) ➔ CPU 硬/软中断 ➔ NIC
  • 核心瓶颈：每次 I/O 都伴随用户态与内核态切换（Syscall）、复杂的序列号/ACK 处理、多层 Buffer 拷贝以及 CPU 协议栈消耗。当网络迈入 400Gbps/800Gbps 时代，Host CPU 会被网络协议栈直接吃满（CPU Bottleneck）。
  • 专业事实澄清：现代 Linux 拥有 TSO/GSO/GRO、MSG_ZEROCOPY、sendfile 等优化，TCP 并不等于“协议层强制多次内存拷贝”，而是其 Host 软件处理路径与上下文开销显著更重。

2. RDMA Verbs 极速直通（硬件卸载与远程内存语义）

RDMA 采用软硬件协同的激进优化：

1

User Pinned Memory (MR) ➔ Queue Pair (QP/CQ) ➔ RNIC 硬件直接 DMA ➔ Remote Memory
  1. Zero-Copy（零拷贝）：RNIC 硬件直接对用户注册内存（Pinned MR）发起 DMA，彻底消除中间缓冲区搬运；
  2. Steady-State Kernel Bypass（稳态绕过内核）：建立连接后，数据面的 Work Request 提交与 Doorbell 敲击全部在用户态完成，绕过内核；
  3. Protocol Offload（硬件协议卸载）：分片、CRC、ACK、重传等传输逻辑全部下沉由 RNIC ASIC 芯片完成；
  4. Remote Memory 语义：RDMA WRITE 可直接将本地数据写入远端已授权的物理内存地址，无需远端 CPU 执行 recv() 或感知应用上下文。

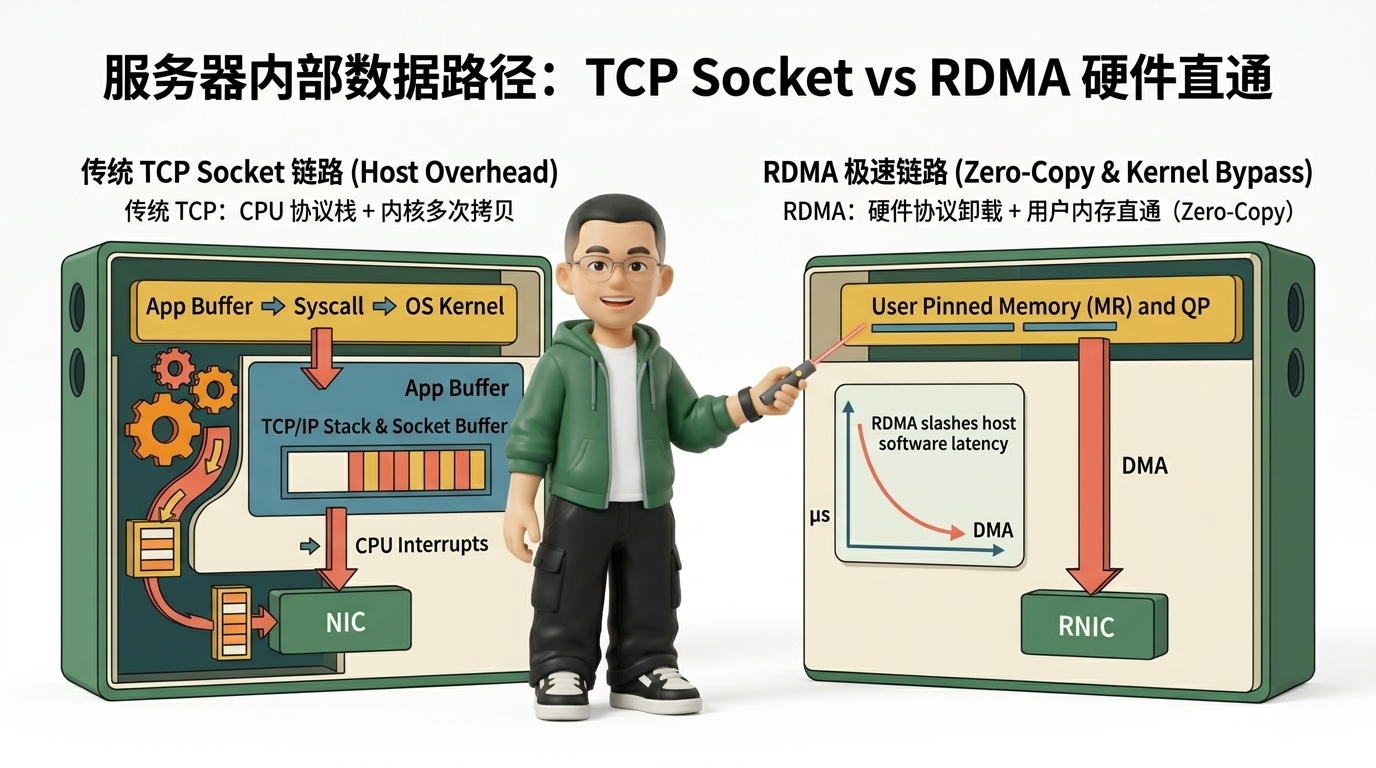

图 3｜TCP 与 RDMA 的关键差异：不仅在于拷贝次数，更在于稳态 Host 数据路径的长度与 CPU 卸载深度

四、到了 GPU 集群，Host DRAM 可能就是那一站“绕路”

在分布式大模型训练（如 Megatron-LM、DeepSeek 的 AllReduce、TP/PP/EP 通信）中，核心张量数据天然驻留在 GPU 显存（HBM） 中。

1. 传统跨节点 GPU 通信（Host DRAM 多重中转）

在没有 GPUDirect 的时代，跨节点 GPU 数据流动必须经过痛苦的辗转搬运：

1

GPU HBM ➔ PCIe ➔ Host DRAM 中转 ➔ PCIe ➔ RNIC ➔ 交换网络 ➔ 对端 RNIC ➔ 对端 Host DRAM ➔ PCIe ➔ 对端 GPU HBM

这种漫长的 Staging 极大地消耗了主机内存带宽和 PCIe 总线带宽，导致大模型训练在通信同步阶段产生严重的 GPU 流水线气泡（GPU Bubbles）。

2. GPUDirect RDMA（PCIe Peer-to-Peer 显存直通）

GPUDirect RDMA 借助 PCIe Peer-to-Peer (P2P) DMA 技术，彻底打通了网卡与显存的直通大道：

1

GPU HBM ➔ PCIe Switch 直接 P2P DMA ➔ RNIC ➔ 高速 Fabric ➔ 对端 RNIC ➔ 对端 GPU HBM
  • 核心收益：完全绕过 Host CPU 和主机内存（Host DRAM），跨节点通信延迟从几十微秒压降至 < 2~5 μs，为万卡集群提供了近乎线性的扩展加速比。
  • 架构澄清：跨节点 GPU 到网卡的主干路径建立在 PCIe Switch / Root Complex 之上；而 NVLink / NVSwitch 主要解决单节点内（Scale-Up）多卡之间的高速互连，不能将所有 GPU 到 RNIC 的路径混为一谈。

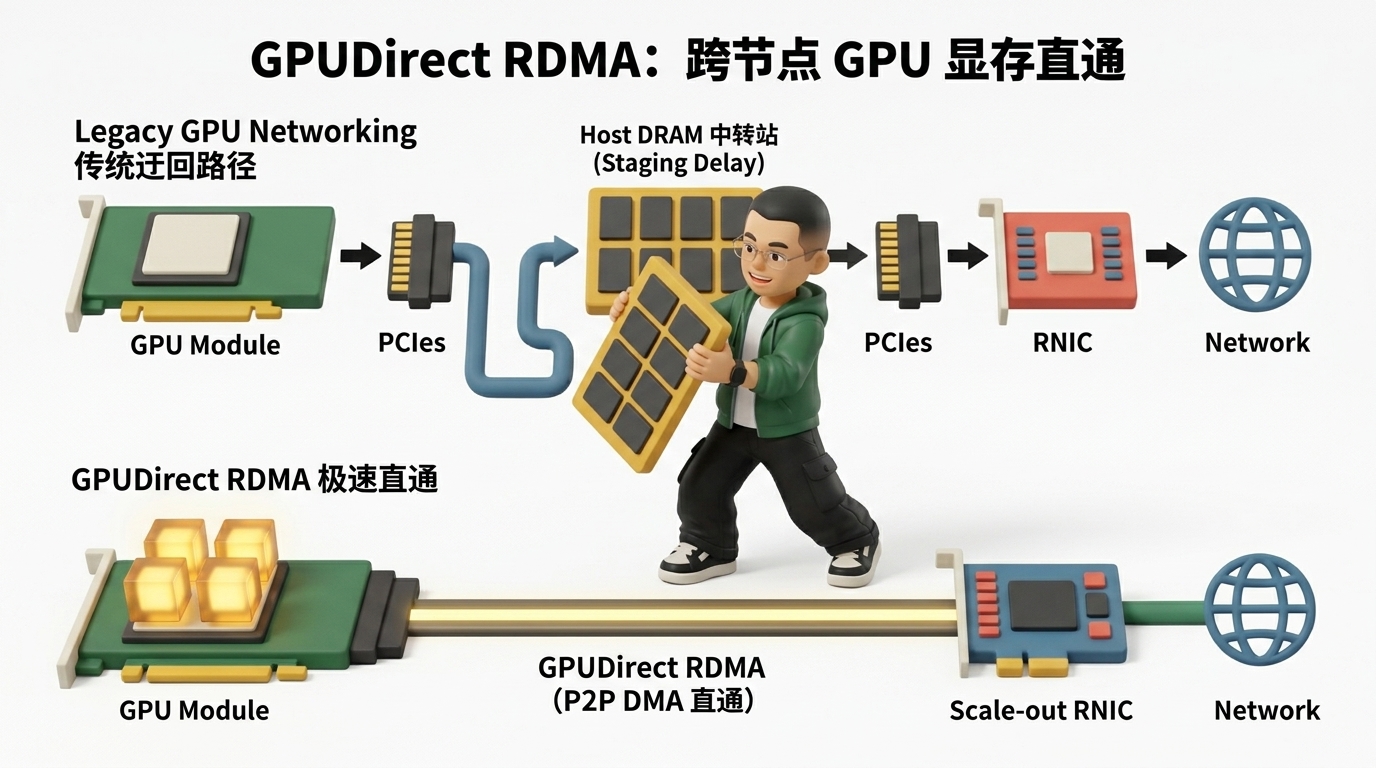

图 4｜GPUDirect RDMA 的核心价值：让 GPU HBM 显存与 Scale-out 网络网卡直接贯通，彻底消除 Host DRAM 中转瓶颈

五、工业级技术选型：控制面与数据面解耦

架构设计中最忌讳“技术教条主义”——RDMA 性能优异，绝不意味着要在所有场景消灭 TCP。

📊 核心多维决策矩阵

评估维度传统 TCP / IPRoCEv2 (无损以太网)InfiniBand (IB)
典型定位控制面、微服务、API 通信大规模 AI / 存储数据面 (以太网生态)极致超算 / 万卡 AI 专用集群
Fabric 基础普通以太网，广泛兼容标准/无损以太网，需精调 PFC/ECN专用 IB 交换机、专用线缆与网卡
流控机制丢包重传、窗口慢启动DCQCN 拥塞标记 + PFC 逐跳刹车原生 Credit 信用流控 + VL 虚拟通道
CPU 占用较高（协议栈与系统调用开销）极低（RNIC 硬件协议卸载）极低（HCA 硬件协议卸载）
GPUDirect较难支持，通常需 Host 中转原生支持 GPUDirect RDMA原生支持 GPUDirect RDMA
运维与调试工具极成熟（tcpdump/Wireshark）需掌握 QoS、RoCE 丢包与拥塞排障依赖专用 IB Subnet Manager 与诊断工具
总体 TCO最低，复用现有网络资产硬件成本较低，运维调优门槛较高采购与专属配件成本较高，交付即高效

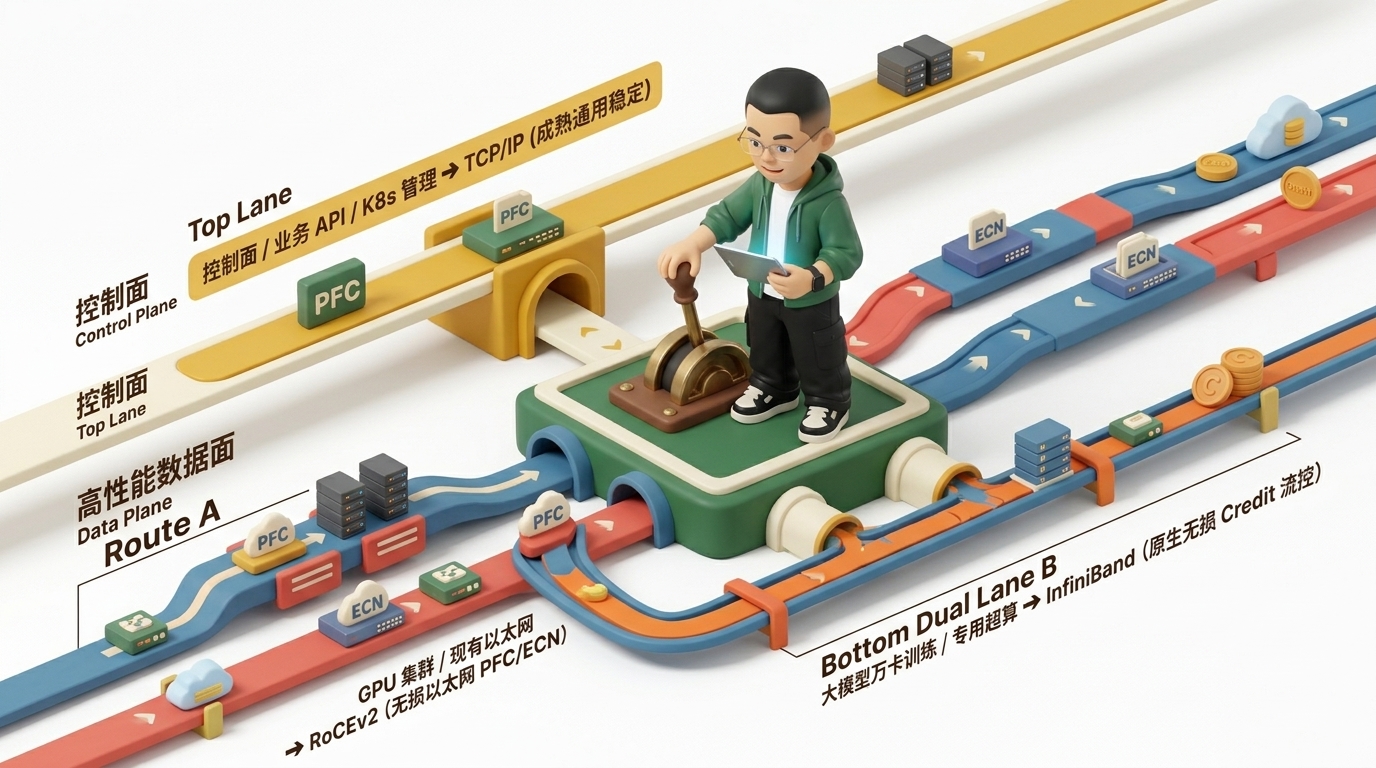

图 5｜成熟生产架构的选型哲学：控制面稳健复用 TCP/IP，高性能数据面按生态与成本权衡选择 RoCEv2 或 InfiniBand

💡 Ringi 的生产级落地建议

  1. 控制面与通用业务（K8s 调度、REST API、Metrics、分布式存储元数据）：坚决使用 TCP/IP，成熟、容错强、调试极简；
  2. 已有大型以太网基础设施的 AI/存储集群：采用 RoCEv2，精细化打磨 PFC/ECN/DCQCN 阈值监控体系；
  3. 新建万卡大模型训练集群 / 超算中心：若追求开箱即得的极致稳定低延迟与无损通信，InfiniBand 依然是确定性最强的架构选择。

六、如果面试官只给你两分钟（通关口诀）

💬 阿里 P8 架构师标准通关作答 “我不会把 TCP 和 RDMA 简单当成两个速度不同的同层协议。

TCP 是基于内核协议栈的可靠字节流传输；而 RDMA 是一种硬件远程内存访问能力，可由 InfiniBand、RoCEv2 甚至 iWARP 承载。

  • 在 Fabric 层面：RoCEv2 运行在以太网上，通过 ECN 标记、CNP 反馈、PFC 刹车与端侧 DCQCN 形成拥塞闭环；InfiniBand 则是原生面向 HPC/AI 的专用 Fabric，采用 Credit 信用令牌与 Virtual Lanes 实现硬件无损。
  • 在 Host 内部：TCP 受制于内核协议栈与多次上下文处理；RDMA 依靠 Zero-Copy、Kernel Bypass 和 Protocol Offload 实现微秒级直通。
  • 在 GPU 集群中：结合 GPUDirect RDMA，RNIC 能够通过 PCIe P2P 直接读写 GPU 显存，彻底消除 Host DRAM 的中转损耗。

最终的工业级架构绝非盲目替换，而是控制面稳守 TCP，数据面按场景与生态拥抱 RDMA。”

结尾：真正该记住的是“整条数据路径”

网络知识最容易学歪的地方，就是背了一堆零散的协议缩写，却从未在脑海里画出数据包走过的物理路径。

只要你能从 GPU HBM 显存 一路推演到 PCIe Switch ➔ RNIC ➔ Leaf 交换机 ➔ Spine 交换机 ➔ 远端 RNIC ➔ 远端 GPU 显存，所有的协议差异与架构权衡都会不言自明。

⚠️ Ringi 终局心法 TCP 的核心是“可靠地把字节交给远端进程”；RDMA 的核心是“让网卡硬件直接参与两台机器之间的内存搬运”。

📌 技术边界与严谨声明

  1. RDMA ≠ InfiniBand：RDMA 是传输与数据路径能力，InfiniBand 是其经典承载网络之一。
  2. RoCEv2 ≠ 必须 PFC：传统生产依赖 PFC+ECN，现代架构正在探索 PFC-less 与选择性重传以太网。
  3. TCP 亦有 Zero-Copy：现代 Linux 内核支持多种零拷贝与 NIC Offload 技术，区分核心在于稳态 Host 开销与直接内存语义。
  4. GPUDirect 核心总线：跨节点 GPU 到网卡数据面以 PCIe Peer-to-Peer 为核心基石，NVLink 则专注节点内 Scale-up 拓扑。

📚 权威参考与延伸阅读（References）

  1. IBTA 官方规范：InfiniBand Architecture Specification & Supplement to InfiniBand Architecture Specification Volume 1 Release 1.2.1 (RoCEv2), InfiniBand Trade Association (IBTA).
  2. DCQCN 拥塞控制经典论文：Zhu, Y., Eran, H., Firestone, D., Guo, C., Lipshteyn, M., Liron, Y., … & Zhang, M. (SIGCOMM 2015). “Congestion Control for Large-Scale RDMA Deployments.” ACM SIGCOMM Computer Communication Review.
  3. PFC 与无损以太网标准：IEEE Standards Association. IEEE 802.1Qbb: Priority-based Flow Control (PFC).
  4. NVIDIA 官方白皮书：NVIDIA GPUDirect RDMA Architecture & Programming Guide, NVIDIA Developer Documentation.
  5. NCCL 深度学习通信架构：NVIDIA Collective Communications Library (NCCL) Developer Guide, NVIDIA Docs.
  6. IETF 标准规范：Ramakrishnan, K., Floyd, S., & Black, D. (RFC 3168). “The Addition of Explicit Congestion Notification (ECN) to IP”.
  7. 现代 Linux 内核网络栈与 RDMA：Linux Kernel Documentation. “InfiniBand/RDMA Subsystem & Memory Registration (MR) Internals”.
  8. 大规模工业界超算落地实践：Meta Engineering & Alibaba Cloud. “RoCEv2 & RDMA at Scale in Hyperscale AI Datacenters”.
